Die Schwächen der Sachs Dreigang-Naben der 5er-Serie

vortrag-schwaechen-der-sachs-dreigang-5er-serie

Dieses ist die Zusammenfassung und Essenz eines Vortrages,
welchen ich am 11.02 beim Wintertreff (Verein f. histor. Fahrräder) gehalten habe.
Wobei ich anmerken möchte:
Wenn ca. 40 Leute um einen rumstehen und man in einen Dialog mit Fragen und Abschweifungen taucht,
dann gibt es zwar auch eine Richtung, es geht um Dreigangnaben und deren Schwächen,
es ist aber garnicht möglich das so konzentriert rüberzubringen.
Egal, hat total Laune gemacht, ich entwickel mich weiter und hab "Lunte gerochen".
In Gedanken bin ich schon bei "DieAutomatikNabenDieserWelt", werd ich 2019 in Bad Hersfeld halten.



6-3gang-naben-bei-sachs-in-50jahren

1951 gabs wohl eine Mod51 = Mod53 in Mod29-Hülse und es gab eine Mod59, welche nie zur Fertigung kam.
Somit sind von 1951 - 1961 viele Entwicklungsschritte bei Sachs getätigt worden.
Während die Mod29 (konstruktiv andrer Vorgänger der Mod53) eher einen techn. Weiterentwicklung der Doppeltorped war...
... wurde die H3111 abgewandelt aus der Mod515 konstruiert.
Jedes Mod hat Bauteil-Schwächen, aber ich seh hier auch auf Jahre meiner eigenen Torpedo-Schwächen zurück.



Es gibt (grob eingeteilt) 3 Grundtypen an Getriebnaben mit 3 Gängen.

Hohlrad-Antreiber (mod29, doppeltes Planetenrad)
Planetenrad-Antreiber (mod53, 2 Getriebsätze)
Antreiber mit integrierter Mitnehmer-Kupplung (Universal, mod55, mod515, H3111)

Ein Hohlrad-Antreiber ermöglicht nur Gänge mit Übersetzung ins Langsame.
Ein Planetenrad-Antreiber eigentlich nur Gänge ins Schnelle...
Es sei denn (wie bei Mod53), es sind 2 Getriebesätze mit einem gemeinsamen Hohlrad verbaut.
Zwischen diesen beiden konstruktiven Grundtypen kam die Universal Dreigang auf den Markt.
Welche in D faktisch kaum vertreten war und ist, aber schon die Mitnehmer-Kupplung im Antreiber hatte.
Diese ermöglicht, sowohl das Hohlrad als auch den Planetenträger abwechselnd anzutreiben.
Womit (in einer konstruktiv kleineren Nabe) eine Übersetzung ins Langsame und Schnelle möglich wird.
Das Prinzip erfolgte ab 1955 in der Mod55, wurde abgewandelt in der 515 und H3111 weiterentwickelt.
Die SRAM T3 war auch die Sachs H3111, somit blicken wir auf 60 Jahre Mitnehmer-Dreigang zurück.
Und insges. auf 90 Jahre Sachs Dreigang, solange gabs die Torpedo 1gang auch :-)







Schematische Darstellung Kraftverlauf Mod53

schematische-darstellung-mod53-schnellgang

schematische-darstellung-mod53-normalgang

schematische-darstellung-mod53-berggang

Das ist "meine" Darstellung, mit der ich "mir" den Kraftverlauf der 3 Gänge erkläre.
Ich empfehle Ihnen sich solche Zeichnungen selbst anzufertigen und die Funktion zu "durchdenken".
Im Prinzip ist das vergleichbar mit x schwierigen Zusammenhängen von Gesetzmäßigkeiten.



Schematische Darstellung Kraftverlauf Mod55 und 515

schematische-darstellung-mod55-515-schnellgang

schematische-darstellung-mod55-515-normalgang

schematische-darstellung-mod55-515-berggang

Wie schon benannt: Mod55 und 515 gehören zur dritten Grundtype von Dreigangnaben.
Antreiber mit "Mitnehmer" (Mod55), im Falle der 515 ist das eine "Kupplungsbüchse".
Beide Naben funktionieren nach dem gleichen Prinzip, bis auf...
Während in der Mod55 die Sperrklinken im Berggang (durch den Mitnehmer) mechanisch abgeschaltete werden,
werden sie bei Mod515 (durch die Kupplungsbüchse) außer Eingriff gezogen.







Mein Fazit:
Ich hab Jahre gebraucht, zu verstehen wie die 3gang 5er-Serie-Naben funktionieren.
locker-bleiben-und-immer-wieder-drueber-nachdenken









Fortschwächung folgt...
... und zwar.

Auflistung von Schwächen und Mängeln.
Daraus resultierend, meine Empfehlungen zu einer "der" Sachs-Dreigang-Nabe für alle Zeiten.
Integration dieser Abhandlung in meine Seiten Scheunenfun.de
auch als ein kleiner weiterer Schritt (auf dem Weg) diese gute Sachs-Leistung zu huldigen.
Und meine Verneigung vor diesem grandiosen Gefährt Fahrrad.




















Fahrräder , Fahrradteile und Fahrrad-Naben zu verkaufen:
Die angegebenen Preise sind inkl. der gesetzlichen Mwst.



Interne Anmerkung:
Auf Anfrage stelle ich Teile als hier ein.
Nicht mehr verfügbare Teile werden mit gekennzeichnet.
Fragen Sie bei Interesse gerne den Bestand und die Verfügbarkeit an.
Ich antworte mit einem Komplettpreisangebot inkl. Versandkosten.





Fahrrad-Literatur, Werbung etc. zu verkaufen



Fahrrad/Fahrzeug zu verkaufen.



Fahrrad Fragment

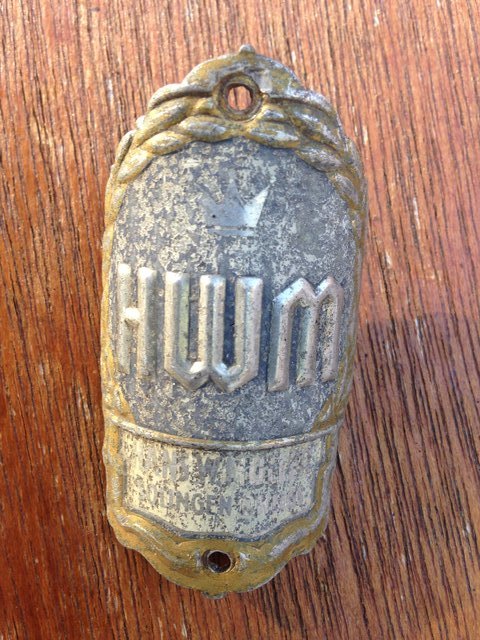

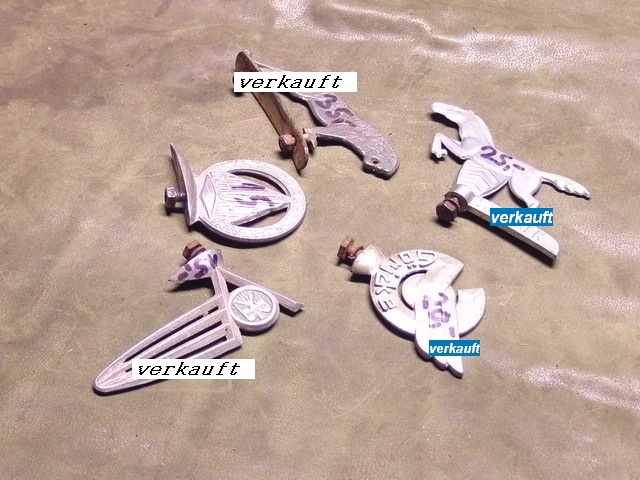

Marken Embleme



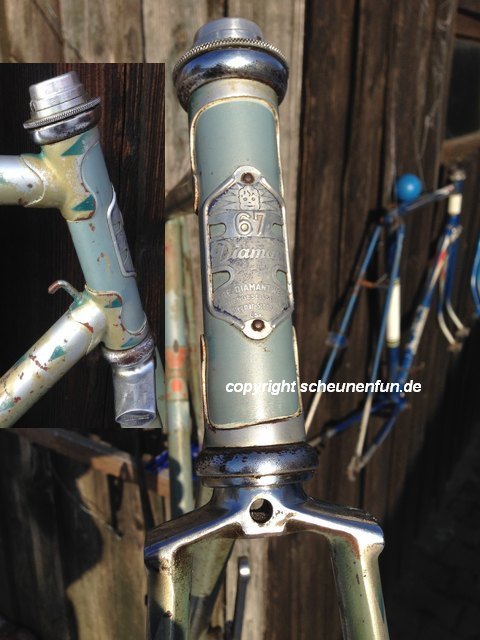

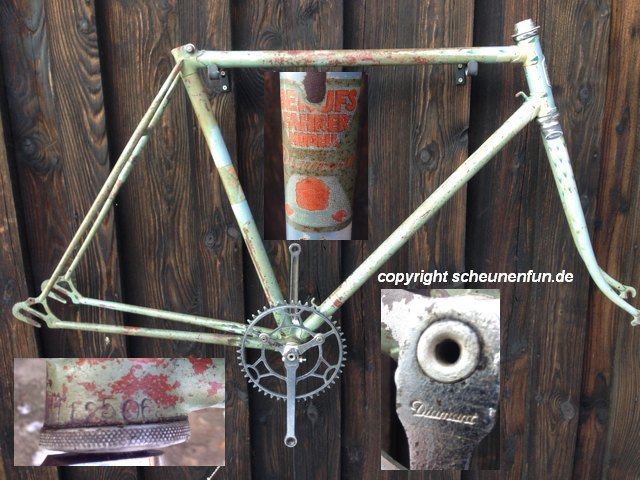

Fahrrad Rahmen



Fahrrad Gabel



22er-sparta-fahrradgabel-nos-vb58euro
Schaftlänge 215mm, Gewindelänge 30mm FG 25,4
Abstand Gabelscheiden 46mm
Nabenbreite 95mm



26er-rixe-gabel-nos-vb28euro
26er-rixe-gabel-nos-vb28euro.jpg Lagerspuren
Schaftlänge 140mm, Gewindelänge 30mm FG 25,4
Abstand Gabelscheiden 46mm
Nabenbreite 90mm



28er-lagerware-touren-gabel-vb35euro
Schaftlänge 230mm, Gewindelänge 130mm FG 25,4
Abstand Gabelscheiden 52mm
Nabenbreite 95mm



28er-rixe-fahrradgabel-nos-vb35euro
Schaftlänge 160mm, Gewindelänge 48mm FG 25,4
Abstand Gabelscheiden 45mm
Nabenbreite 90mm



28er-rixe-fahrradgabel-nos-vb42euro
Schaftlänge 225mm, Gewindelänge 42mm FG 25,4
Abstand Gabelscheiden 52mm
Nabenbreite 91mm

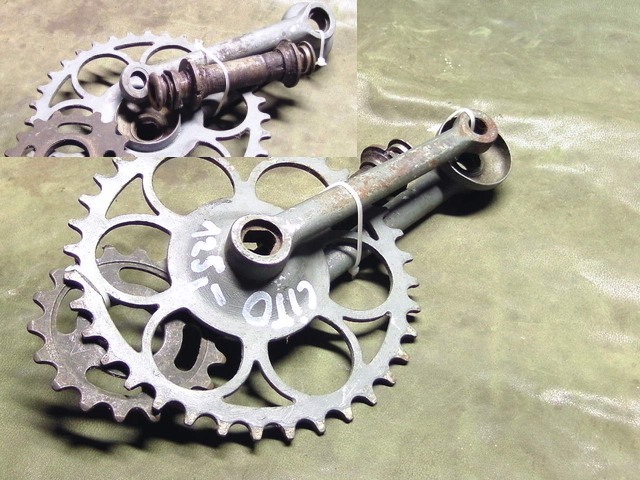

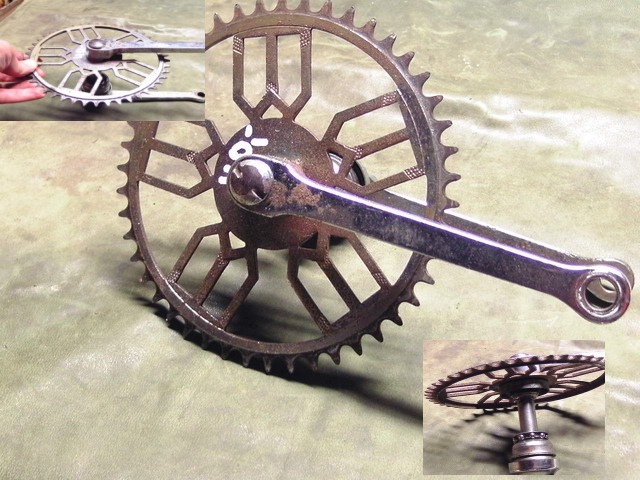

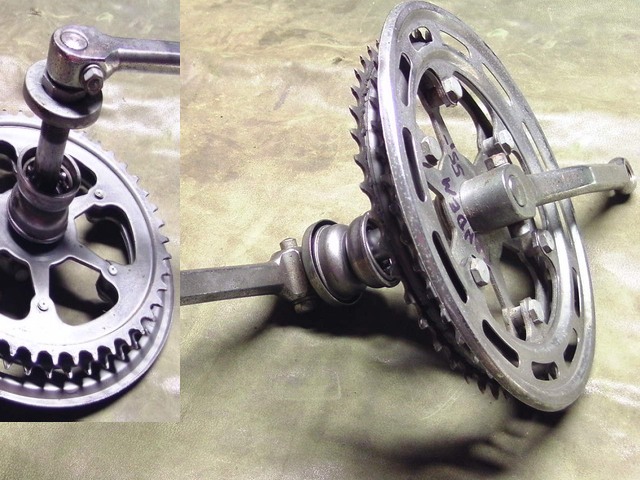

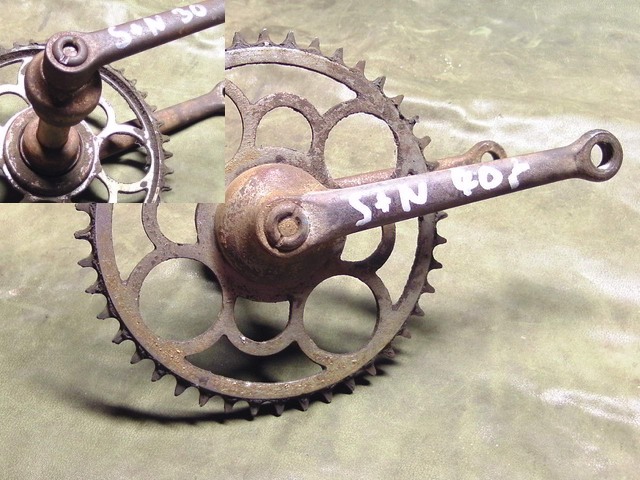

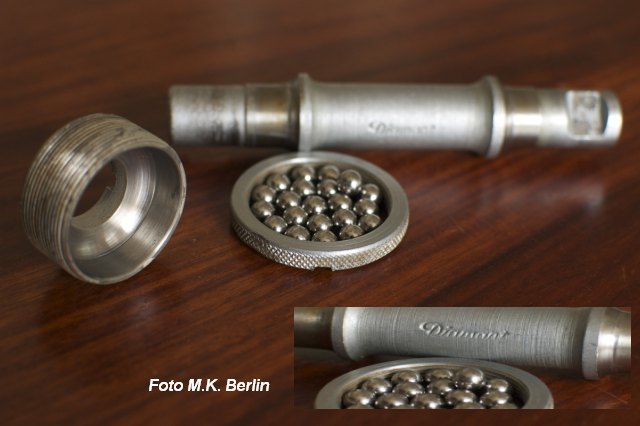

Antrieb



f-und-sachs-steckritzel-70er-jahre-8euro
lagerware neu f-und-sachs-steckritzel-70-80er-jahre-8euro.jpg



durex-freilaufzahnkranz-16zahn-nos-ovp-vb28euro



regina-freilaufzahnkranz-16zahn-nos-ovp-vb29euro



durex-freilaufzahnkranz-17zahn-nos-vb26euro



trumpf-freilaufzahnkranz-17zahn-nos-vb29euro



merveille-pignon-freilaufzahnkranz-vb78euro



durex-dreifachzahnkranz-nos-vb35euro

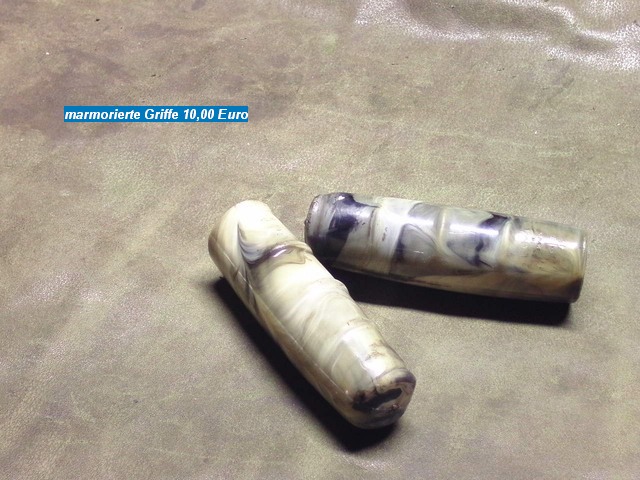

Lenker



kurzer-fahrrad-lenkerschaft-kurzer-vorbau
Gebrauchte Ware Versand auf Anfrage

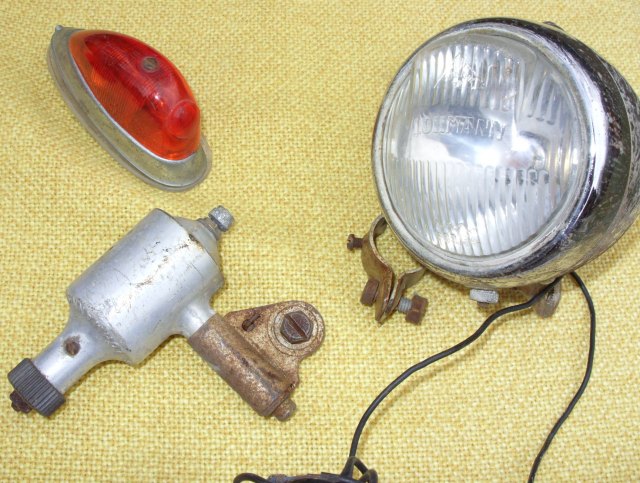

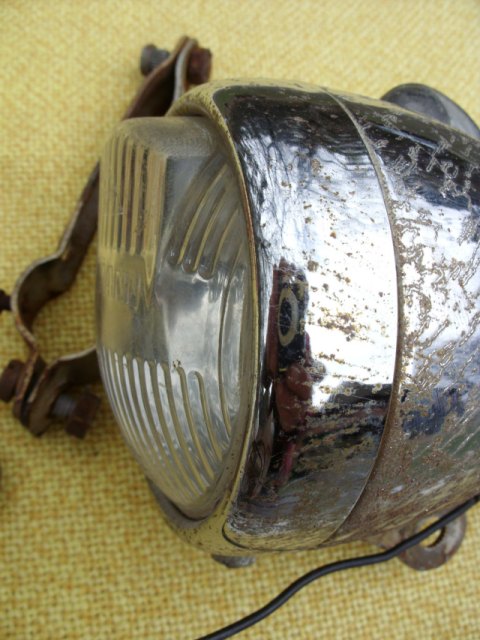

Lichtanlage



union-fahrradlampe-6830-ovp-22euro



vaterland-fahrrad-dynamo
Gebrauchte Ware Versand auf Anfrage



nordlicht-dynamo-linksanschlag
Gebrauchte Ware Versand auf Anfrage







Fahrrad Bremsen



Fahrrad Sättel



brooks-b15-standard-sattel-vb75euro
unterschdl. Nieten, Leder gut wie abgebildet.
Gebrauchtes Teil Versand auf Anfrage







Fahrrad Zubehör/Anbauteile



moped-fahrrad-anhaengerkupplung-eastproduction-vb28euro
Gebrauchte Ware, Versand auf Anfrage

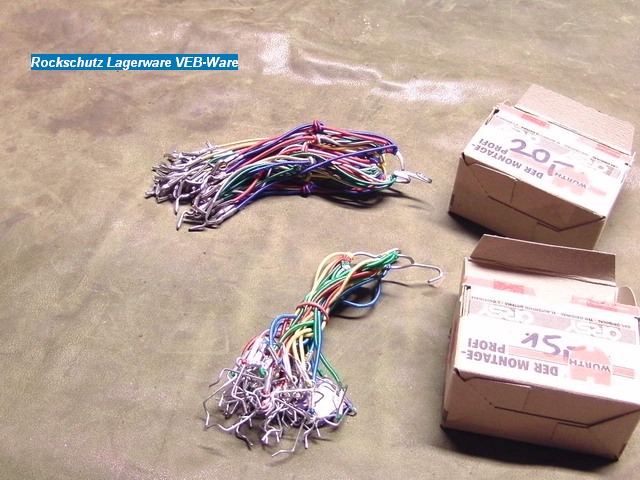

nos-rockschutz-monopol-vb12euro



nos-rockschutz-marke-unbekannt-vb28euro



vergilbte-satteltasche-vb8euro
Lagerware Versand auf Anfrage



satteltasche-lederimitat-vb8euro
Lagerware Versand auf Anfrage



vergilbte-satteltasche-vb9euro
Lagerware Versand auf Anfrage



vergilbte-satteltasche-vb10euro
Lagerware Versand auf Anfrage



vergilbte-satteltasche-vb11euro
Lagerware Versand auf Anfrage



satteltasche-lederimitat-vb11euro
Lagerware Versand auf Anfrage



satteltasche-leder-vb18euro
Lagerware Versand auf Anfrage



Reifen



Laufradsatz / Laufrad



540-van-schuermann-chrom-vorderrad-nos-vb28euro
540-van-schuermann-chrom-vorderrad-nos-vb-28euro
Einbauabmessung 91mm
Stammt aus einer Ladenauflösung mit Flugroststellen.



559-rigida-chrolux-mod55-bj59-komplett-set
559-rigida-chrolux-mod55-bj59-komplett-set-vb95euro
Gebrauchtes Teil wie ausgebaut und unüberholt, Versand auf Anfrage.







Fahrrad Felgenringe für Laufradbau



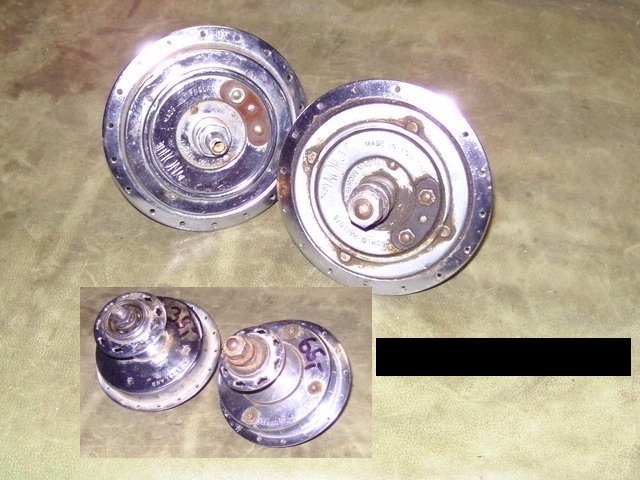

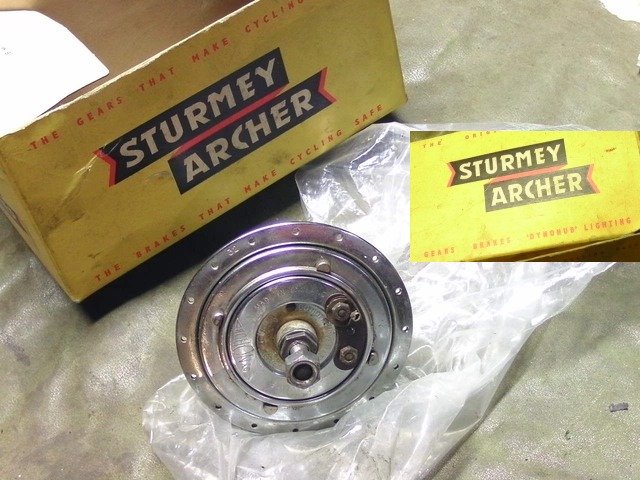

Vorderrad-Naben



Rennrad-Naben



Kettenschaltungen



sachs-huret-elysee-kettenschaltung-5-6fach



rahmenschalter-sachs-huret-1-2fach



daumenschalter-sachs-huret-1fach

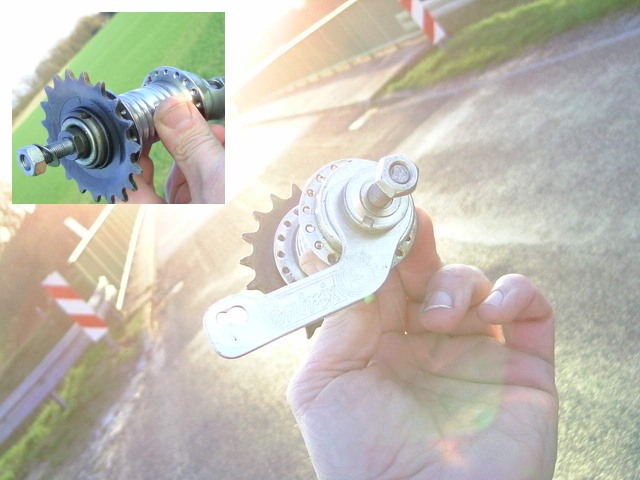

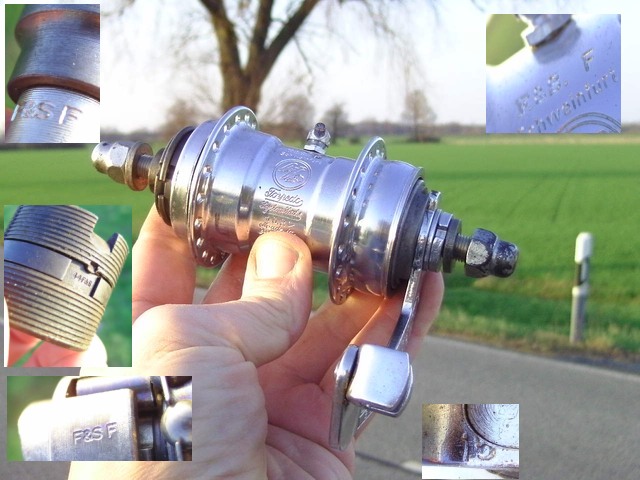

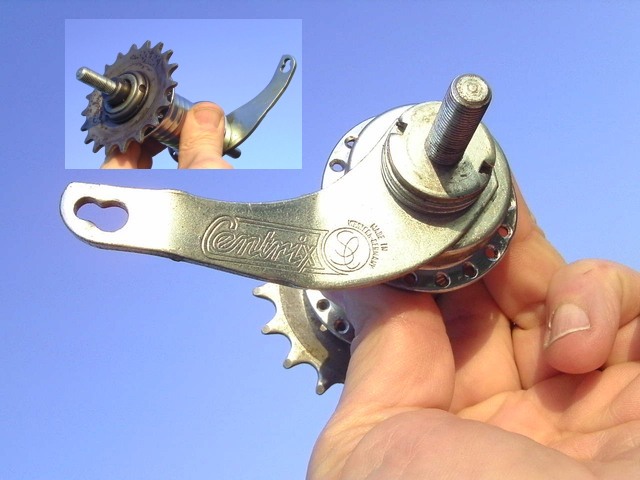

Eingang-Naben

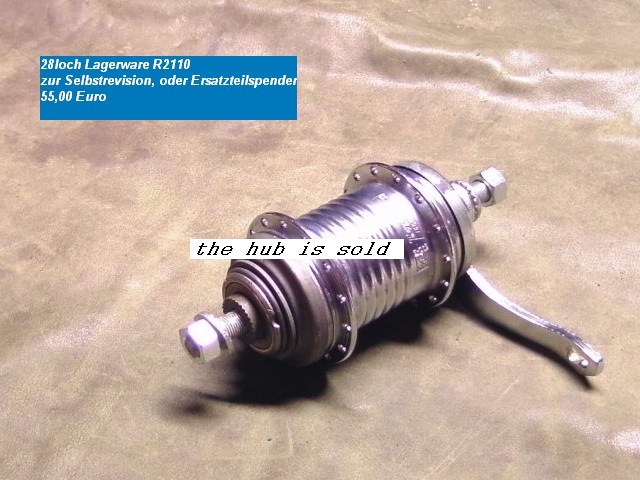

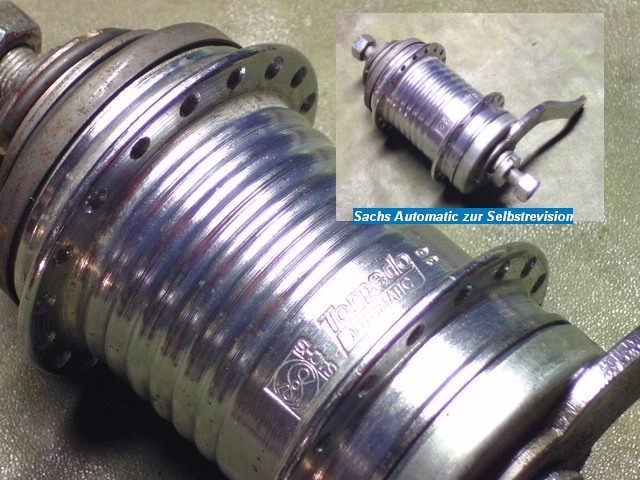

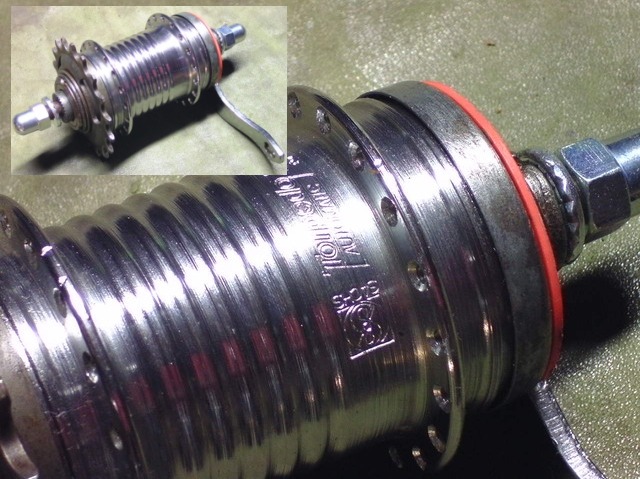

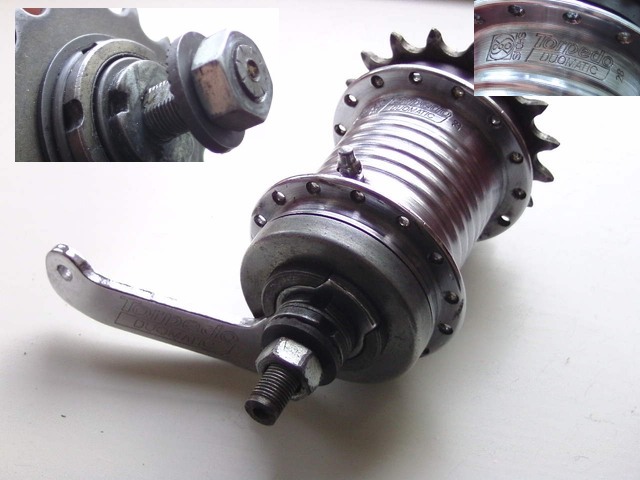

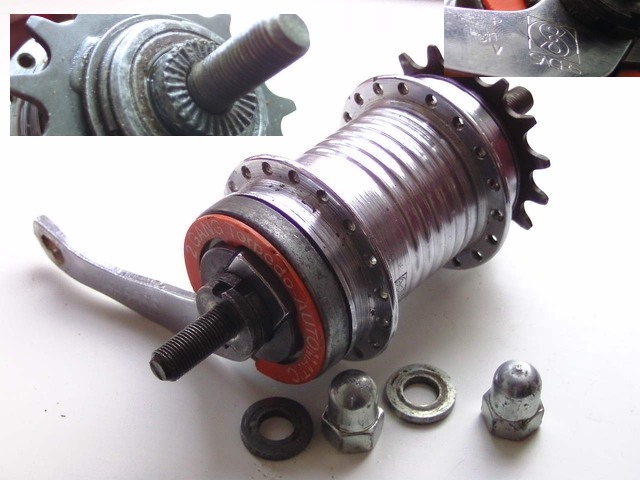

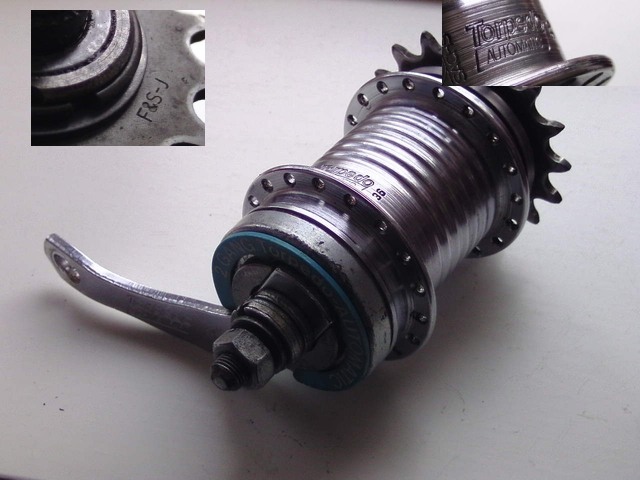

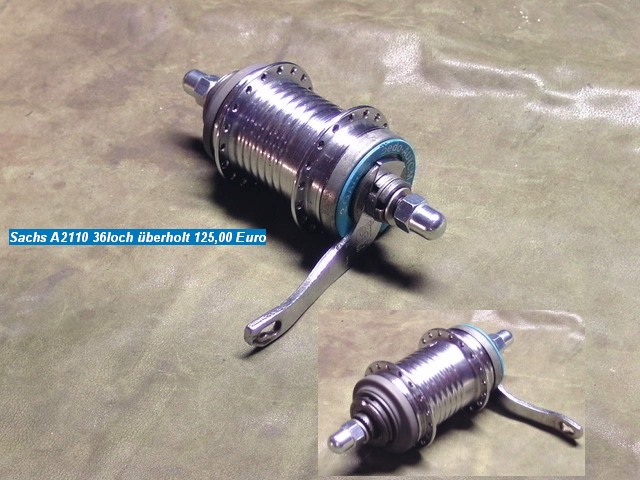

Zweigang-Nabenschaltungen



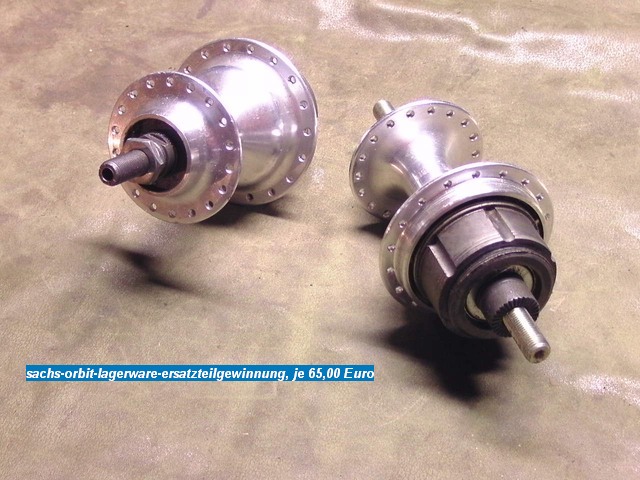

commander-orbit-6fach-schalter-nos-24euro

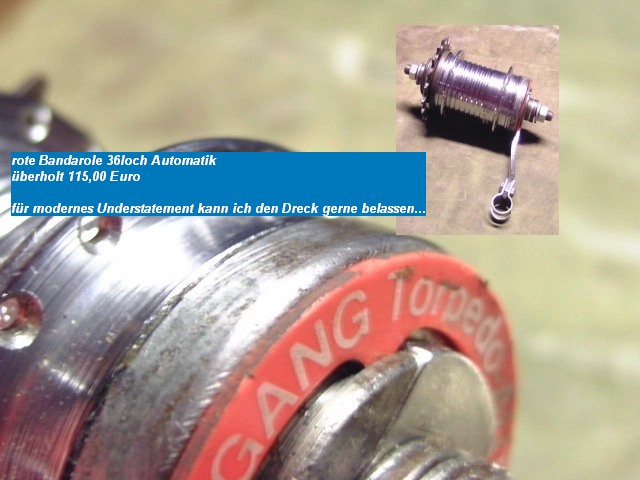

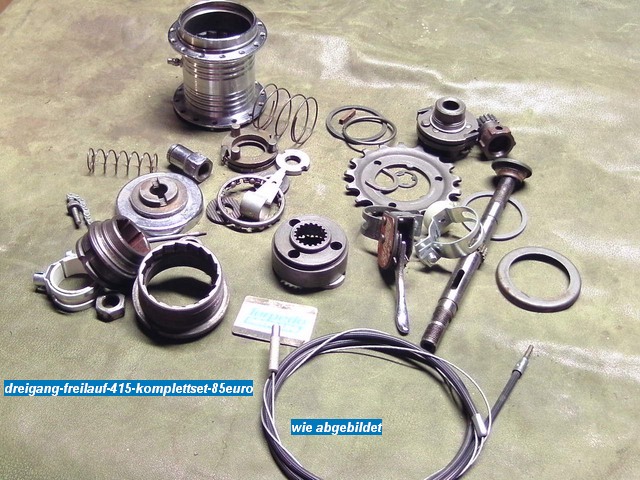

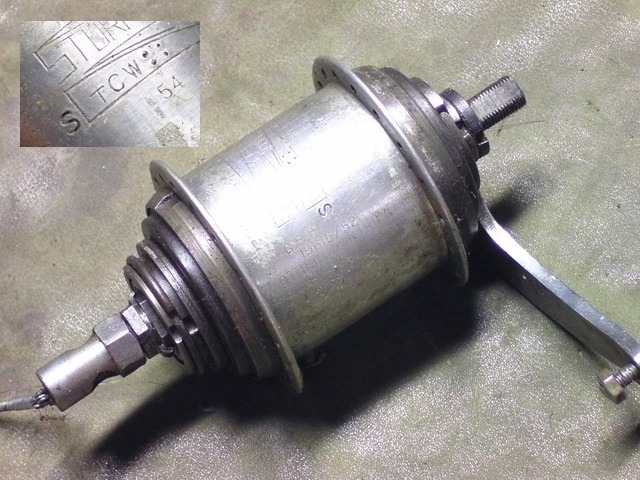

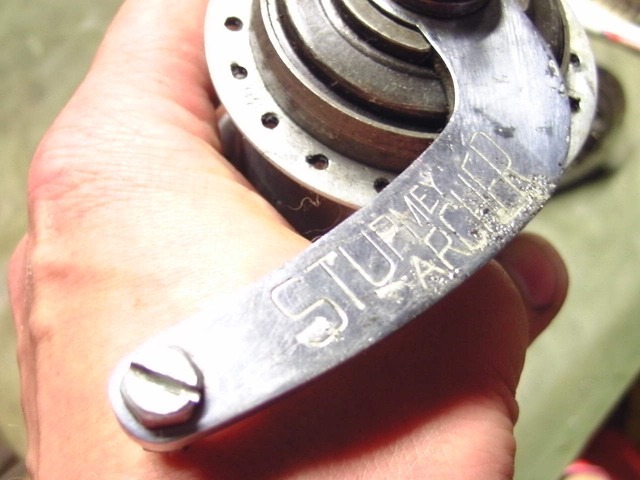

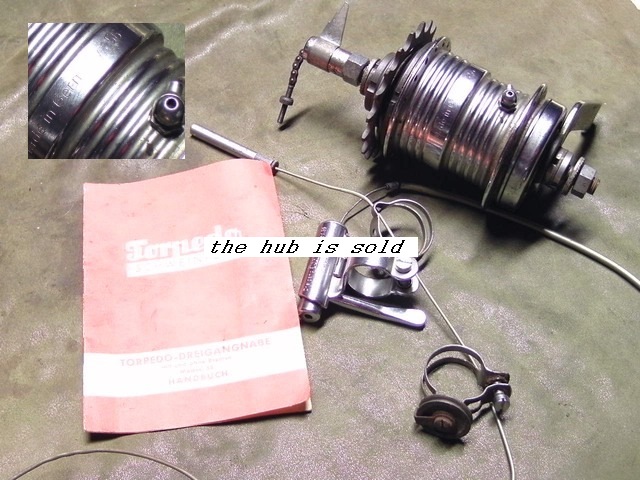

Dreigang-Naben
