Schraubritzel.
Teilung, Zähnezahl und Breite aufsteigend




Schraubritzel 1/2" x 1/8" ISO FG 34,8:


schraubritzel-buechel-14zahn-12euro
nos schraubritzel-buechel-14zahn-12euro.jpg



schraubritzel-pwb-14zahn-12euro
nos schraubritzel-pwb-14zahn-12euro.jpg



schraubritzel-pwb-15zahn-12euro
nos schraubritzel-pwb-15zahn-12euro.jpg



schraubritzel-16zahn-6euro
nos schraubritzel-16zahn-6euro.jpg



schraubritzel-renak-16zahn-12euro
nos schraubritzel-renak-16zahn-12euro.jpg
BJ 56 ebenso vorhanden nos schraubritzel-renak-16zahn-12euro



schraubritzel-bismarck-16zahn-12euro
gebr. schraubritzel-bismarck-16zahn-12euro.jpg



schraubritzel-reich-17zahn-8euro
nos schraubritzel-reich-17zahn-8euro.jpg



schraubritzel-pwb-17zahn-8euro
nos schraubritzel-pwb-17zahn-8euro.jpg



schraubritzel-bismarck-17zahn-17euro
nos schraubritzel-bismarck-17zahn-17euro.jpg



schraubritzel-schwarz-18zahn-7euro



schraubritzel-buechel-18zahn-7euro
nos schraubritzel-buechel-18zahn-7euro.jpg



schraubritzel-pwb-18zahn-8euro
nos schraubritzel-pwb-18zahn-8euro.jpg



schraubritzel-renak-18zahn-8euro
nos schraubritzel-renak-18zahn-8euro.jpg



schraubritzel-sachs-18zahn-8euro
nos schraubritzel-sachs-18zahn-8euro.jpg



schraubritzel-husqvarna-18zahn-12euro
nos schraubritzel-husqvarna-18zahn-12euro.jpg



schraubritzel-sachs-18zahn-bj43-14euro
nos schraubritzel-sachs-18zahn-bj43-14euro.jpg



schraubritzel-sachs-18zahn-bj55-10euro
nos schraubritzel-sachs-18zahn-bj55-10euro.jpg



schraubritzel-sachs-18zahn-bj56-10euro



schraubritzel-sachs-18zahn-bj69-9euro
nos schraubritzel-sachs-18zahn-bj68-9euro.jpg



schraubritzel18zahn-10er-jahr-konterring-22euro
Gebrauchte Ware Versand auf Anfrage



schraubritzel-wissner-19zahn-7euro
gebrauchtes schraubritzel-wissner-19zahn-7euro.jpg



schraubritzel-esjot-19zahn7euro
nos schraubritzel-esjot-19zahn7euro.jpg



schraubritzel-renak-19zahn7euro
nos schraubritzel-renak-19zahn7euro.jpg



schraubritzel-reich-19zahn-7euro
nos schraubritzel-reich-19zahn-7euro.jpg



schraubritzel-sachs-19zahn-bj55-10euro
nos schraubritzel-sachs-19zahn-bj55-10euro.jpg



schraubritzel-sachs-19zahn-bj58-9euro
nos schraubritzel-sachs-19zahn-bj58-9euro.jpg



schraubritzel-sachs-19zahn-bj67-9euro
nos schraubritzel-sachs-19zahn-bj67-9euro.jpg



schraubritzel-bismarck-19zahn-12euro
nos schraubritzel-bismarck-19zahn-12euro.jpg



schraubritzel-renak-20zahn6euro
nos schraubritzel-renak-20zahn6euro.jpg



schraubritzel-rt-20zahn7euro
nos schraubritzel-rt-20zahn7euro.jpg



schraubritzel-rt-20zahn8euro
nos schraubritzel-rt-20zahn8euro.jpg



pwb-20zahn-1.2x1.8zoll-8euro
Gebrauchte Ware, Versand auf Anfrage.



schraubritzel-sachs-20zahn-bj55-6euro



schraubritzel-bismarck-21zahn-17euro
Gebrauchte Ware Versand auf Anfrage



schraubritzel-styria-21zahn-bj54-17euro
Gebrauchte Ware Versand auf Anfrage



schraubritzel-pwb-22zahn-12euro
nos schraubritzel-pwb-22zahn-12euro.jpg



schraubritzel-reich-23zahn-15euro
nos schraubritzel-reich-23zahn-15euro.jpg







dreifach-schraubritzel-sachs-bj36-sehr-rar-vb75euro
dreifach-schraubritzel-sachs-bj-36-sehr-rar-vb75euro
nos dreifach-schraubritzel-sachs-bj36-sehr-rar-vb75euro.jpg inkl. Zahnkranzstellring
Für Torpedo Freilauf mit Schraub-Gewindekopf ISO FG 34,8.
Für Kette 1/2 x 1/8" (Ritzelbreite 2,9mm, Zahnflanken verjüngend auf 2,3mm).



dreifach-schraubritzel-sachs-bj38-sehr-rar-vb75euro
dreifach-schraubritzel-sachs-bj-38-sehr-rar-vb75euro
nos dreifach-schraubritzel-sachs-bj38-sehr-rar-vb75euro.jpg inkl. Zahnkranzstellring
Für Torpedo Freilauf mit Schraub-Gewindekopf ISO FG 34,8.
Für Kette 1/2 x 1/8" (Ritzelbreite 2,9mm, Zahnflanken verjüngend auf 2,3mm).







Schraubritzel 1/2" x 3/16" ISO FG 34,8:

schraubritzel-pwb-1-2x3-16zoll17zahn-13euro
nos schraubritzel-pwb-1-2x3-16zoll17zahn-13euro.jpg



schraubritzel-1-2x3-16zoll18zahn-14euro
nos schraubritzel-1-2x3-16zoll18zahn-14euro.jpg



schraubritzel-1-2x3-16zoll-18zahn16euro
nos schraubritzel-1-2x3-16zoll-18zahn16euro.jpg



schraubritzel-husqvarna-1-2x3-16zoll18zahn-19euro
nos schraubritzel-husqvarna-1-2x3-16zoll18zahn-19euro.jpg



schraubritzel-sachs-1-2x3-16zoll18zahn-bj37-25euro
nos schraubritzel-sachs-1-2x3-16zoll18zahn-bj37-25euro.jpg



schraubritzel-sachs-1-2x3-16zoll18zahn-bj39-25euro
nos schraubritzel-sachs-1-2x3-16zoll18zahn-bj39-25euro.jpg



schraubritzel-sachs-1-2x3-16zoll19zahn-bj43-20euro
nos schraubritzel-sachs-1-2x3-16zoll19zahn-bj43-20euro.jpg



schraubritzel-1-2x3-16zoll19zahn-15euro
nos schraubritzel-1-2x3-16zoll19zahn-15euro.jpg







Schraubritzel 5/8" x 1/8" ISO FG 34,8:

schraubritzel13zahn-5.8x1.8zoll-14euro
nos schraubritzel13zahn-5.8x1.8zoll-14euro.jpg



schraubritzel-5-8zoll-17zahn-fs
schraubritzel-5-8zoll-17zahn-fs.jpg 15,00 Euro
gebrauchte Ware, Versand auf Anfrage



schraubritzel-5-8zoll-17zahn-15euro
nos schraubritzel-5-8zoll-17zahn-15euro.jpg



pwb-18zahn-5.8x1.8zoll-18euro
nos pwb-18zahn-5.8x1.8zoll-18euro.jpg



schraubritzel-5-8zoll-20zahn-fs34
nos rar schraubritzel-5-8zoll-20zahn-fs34-vb30euro.jpg



schraubritzel-5-8zoll-22zahn
nos rar schraubritzel-5-8zoll-22zahn-vb35euro.jpg







Schraubritzel 5/8" x 3/16" ISO FG 34,8:

schraubritzel-5-8zoll-22zahn
Gebrauchte Ware Versand auf schriftl. Anfrage



schraubritzel-5-8zoll-15zahn-fs34
schraubritzel-5-8zoll-15zahn-fs34.jpg 20,00 Euro
Gebrauchte Ware Versand auf Anfrage



sschraubritzel-5-8-3-16zoll-15zahn-pwb
nos schraubritzel-5-8-3-16zoll-15zahn-pwb-17euro.jpg



schraubritzel-5-8zoll-17zahn-rt.jpg 14,00 Euro
gebrauchte Ware, Versand auf Anfrage



schraubritzel-5-8zoll-17zahn-fs-22euro
Gebrauchte Ware Versand auf Anfrage



schraubritzel-5-8zoll-18zahn-fs-bj29-24euro
Gebrauchte Ware Versand auf Anfrage











Informationen

Zwölfzahn Schraubritzel an der Torpedo Freilaufnabe
Zwölfzahn Schraubritzel Abmessungen Stellring
Schraub-Ritzel 12 Zähnen, die Kette schleift am Stellring.
Ab 13 Zähnen irrelevant.

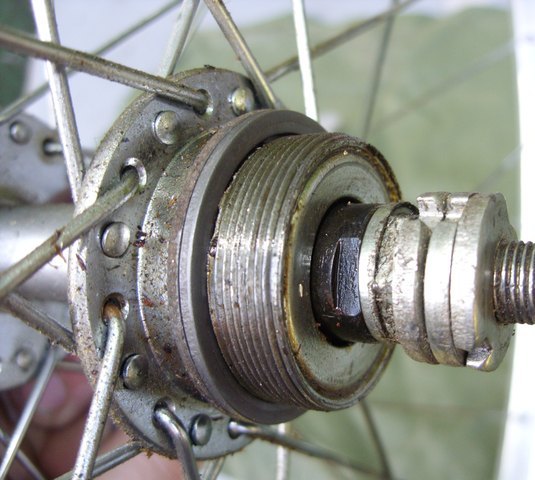

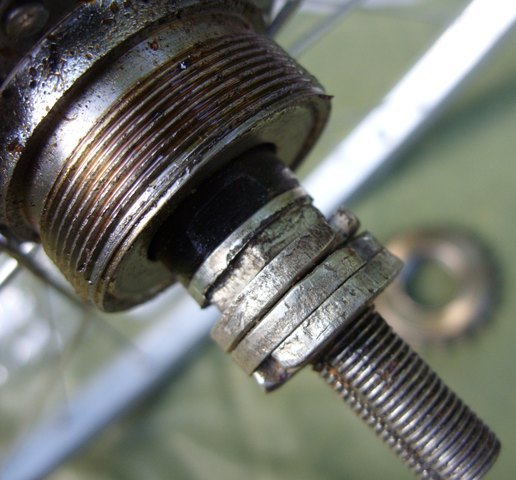

Die Schraubgewinde der Torpedo Freilauf auf dem Antreiber
Zwischen Daumen und Zeigefinger sehen Sie den notwendigen Staubdeckel.
Das breitere Gewinde nimmt das Schraubritzel auf.

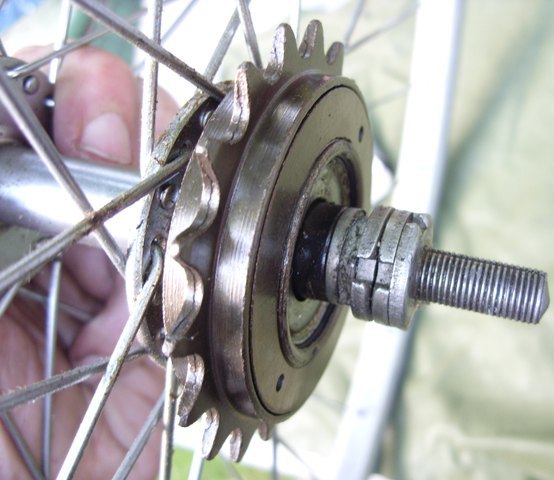

Das Ritzel wird in Drehrichtung bei Fahrt aufgeschraubt und hat ein Rechtsgewinde.
Der Stellring hat ein Linksgewinde, das verhindert ein Abdrehen des Ritzels beim Bremsvorgang.
Abschrauben des Ritzels nur bei ausgebautem Antreiber, sonst beschädigen Sie die Nabe!

Die Kettenlinie beim Schraubritzel auf der Torpedo Freilauf
Die Abmessungen beim Schraubritzel mit wenig Zähnen
Der Rezess des Schraubritzels zeigt zum Staubdeckel.










Werkzeug um ein Schraubritzel von einer Nabe zu schrauben:

Der Hakenschlüssel Größe 40/42 (Kaufwerkzeug).

Wasserrohr mit der durchgezogener Kette (Selbstbauwerkzeug).
