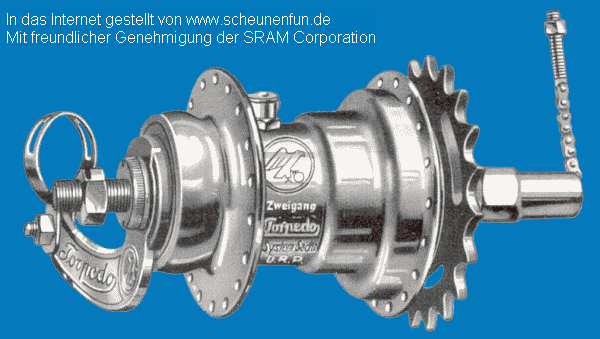

Fichtel & Sachs, Torpedo Zweigang oder Doppeltorpedo

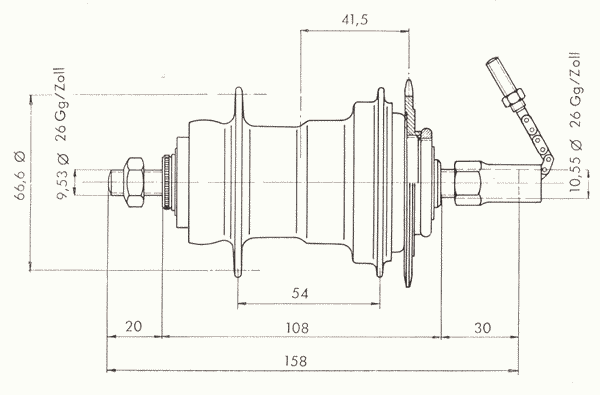

Hauptabmessungen, technische Daten:

doppel-torpedo-einbauabmessung

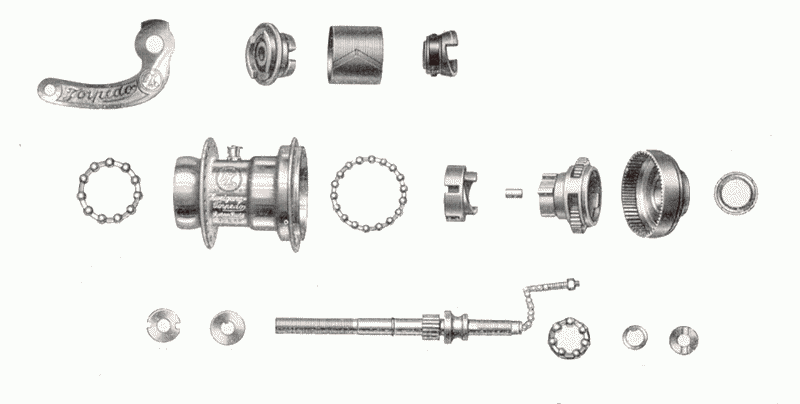

Teile-Listen und Infomaterial von Sachs .







Preis für die Überholung:

Die Überholung einer Doppeltorpedo (ohne Teile) kostet 50,00 Euro.
Ich verbaue Lagerwareteile oder gebrauchte Teile mit voller Funktion.
Die Ihrer Nabe entnommenen und defekten Teile sende ich Ihnen mit retour.
Ich arbeite mit schriftlichen Angeboten per E-Mail.







Naben und Teile zum Verkauf:

Ich verkaufe die Naben wie hier abgebildet. Die Preise sind inkl. der gesetzlichen MwSt.
Auf Anfrage erstelle ich Ihnen ein Angebot für überholte Naben mit 1 Jahr Garantie.

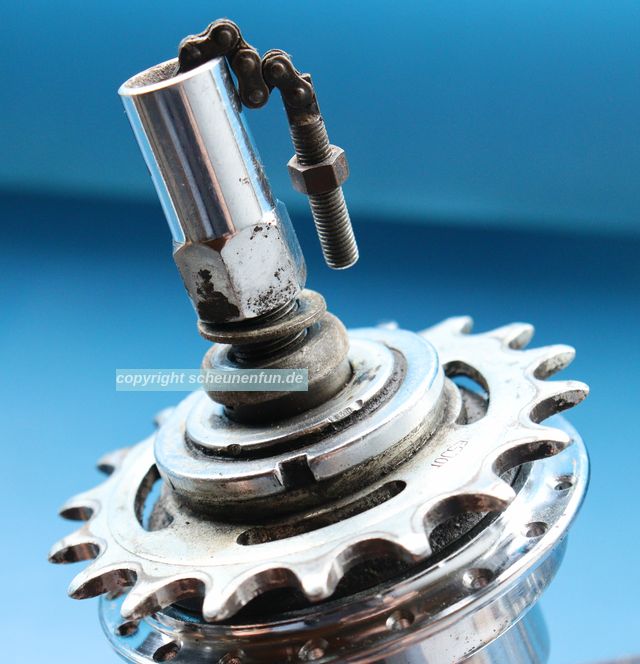

sachs-zweigang-torpedo

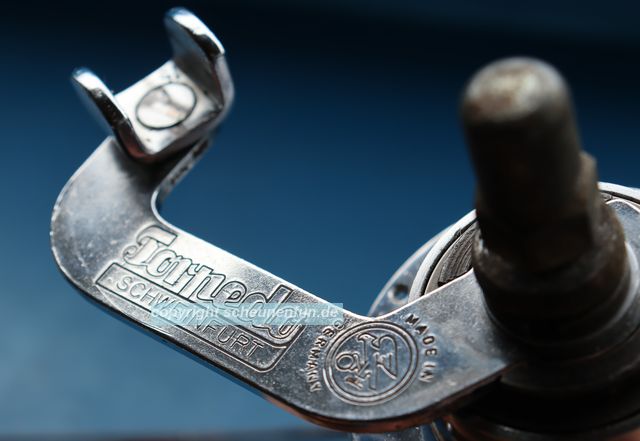

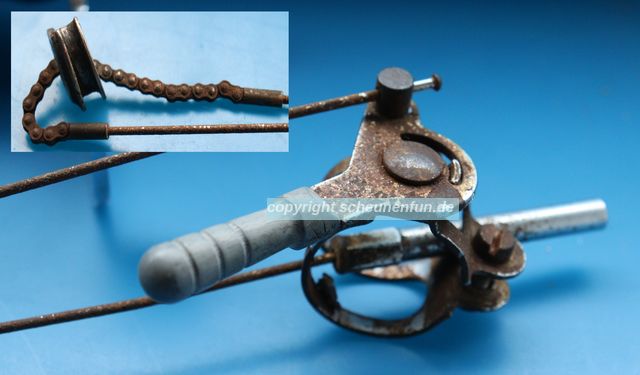

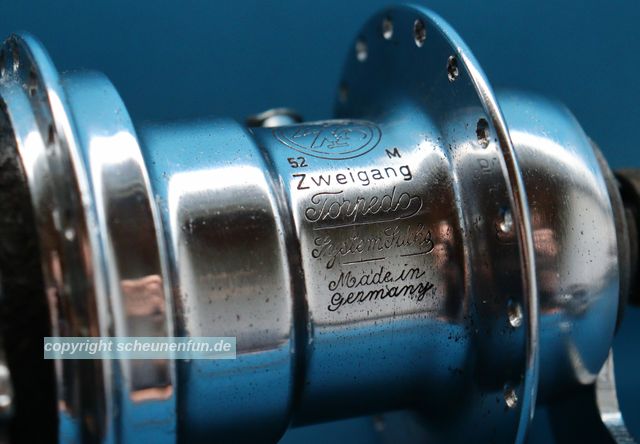

kompl-set-zweigang-torpedo1952

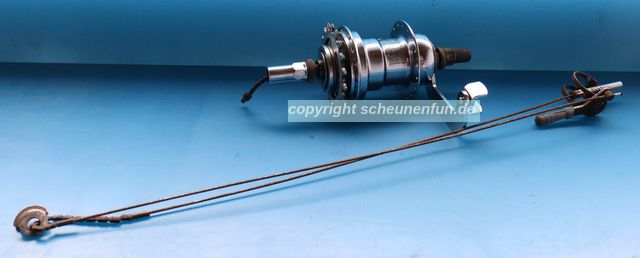

kompl-set-zweigang-torpedo-1952
Gebrauchte Ware Versand auf schriftl. Anfrage, kommt wie abgbildet...

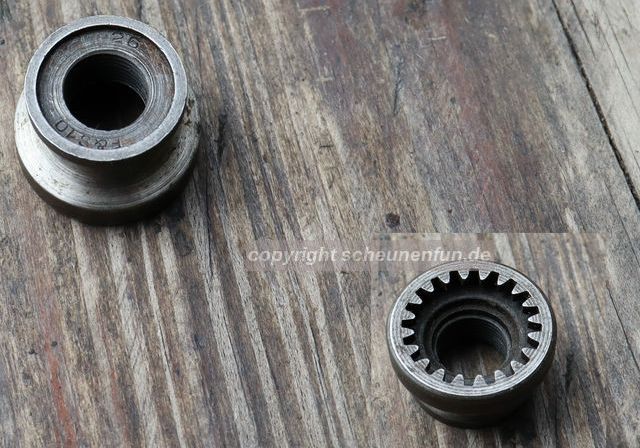

festkonus-doppeltorpedo-nos-bj26
Gebrauchtes Teil (nicht abgebildet) auf schriftl. Anfrage

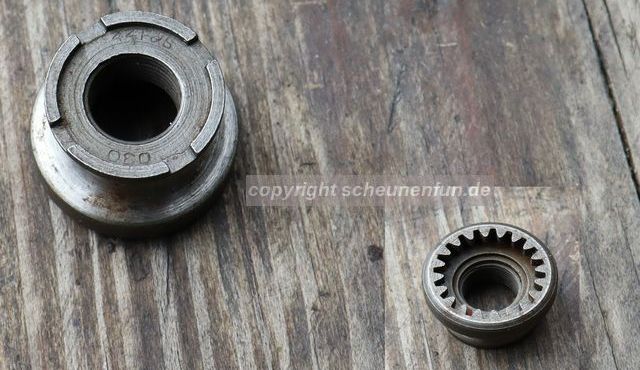

festkonus-doppeltorpedo-nos-bj44
Anmerkung1:
Hier lose Kugeln 1/4" aufsetzen, durchaus vertretbar, Millionen 1gang Torpedo hatten das auch.
Anmerkung2:
Bei Betrachtung Vergleich BJ26 zu 44. Es gab unterschiedliche Sicherungsscheiben.
100 Mechaniker können sich nicht irren, sie lassen die Scheiben einfach weg.
Es ist aber durchaus mgl. sich selber eine anzufertigen (Scheibensortiment + Schluesselfeile).



festkonus-doppeltorpedo-nos-bj53
Anmerkung:
Um eine Kugelring Star K18 zu montieren, Kugeln teils entfernen... dann einsetzen.
Des weiteren zu K18, findet auch Verwendung in Mod29, 53 + 55.
Allerdings steht dazu in Sachslisten "K18A", kannste vergessen.







achs-mittelrad-doppeltorpedo-nos
Weitere vorrätig (ohne Jahreszahl 15euro)
Anfragen für Gebrauchtteil (nicht abgebildet) bitte schriftlich.







plantenrad-torpedo2gang-1953nos
antreiber plantenrad-torpedo2gang-1953nos-38euro.jpg

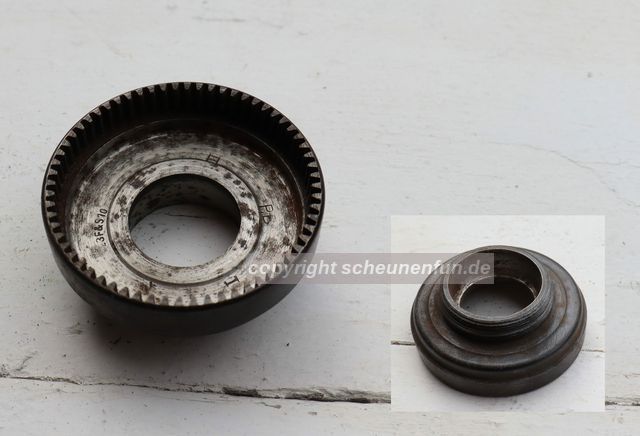

plantenrad-torpedo2gang-1923gebraucht
antreiber plantenrad-torpedo2gang-1923gebraucht-vb28euro.jpg
Versand auf schriftl. Anfrage

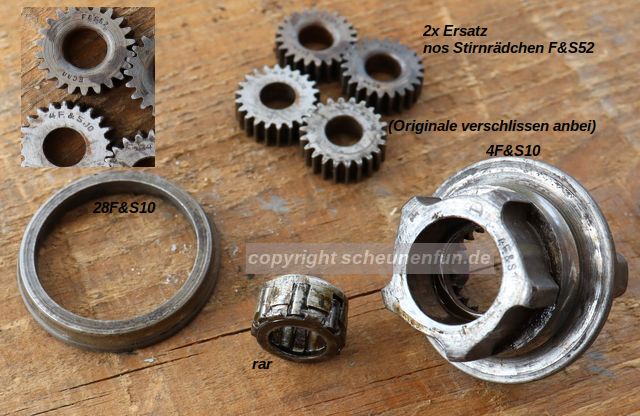

torpedo-sachs-zweigang-1914-revidiert-planetenrad-traeger
Gebrauchte Ware Versand auf schriftl. Anfrage



torpedo-sachs-zweigang-1942-nos-planetenrad-traeger

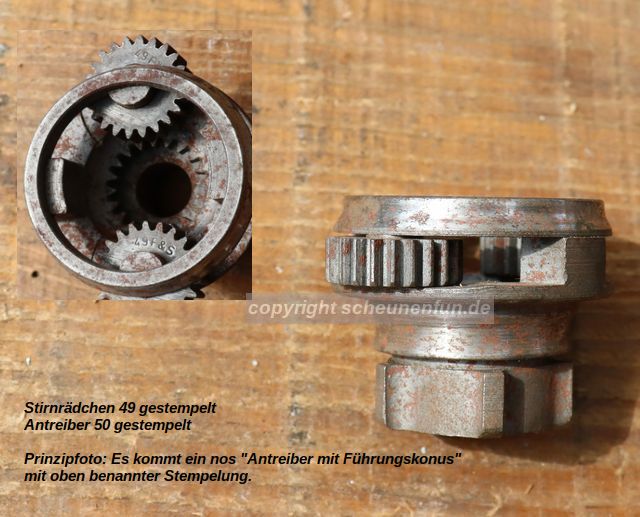

torpedo-sachs-zweigang-1949-nos-planetenrad-traeger

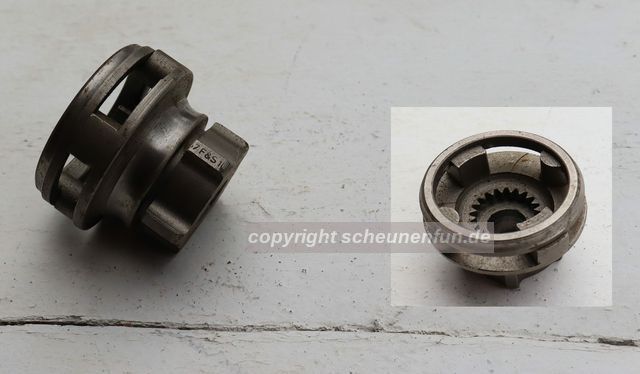

planetentraeger-torpedo-2gang-ohne-stirnraedchen-nos-bj57
Gebrauchtes Teil (nicht abgebildet) auf schriftl. Anfrage

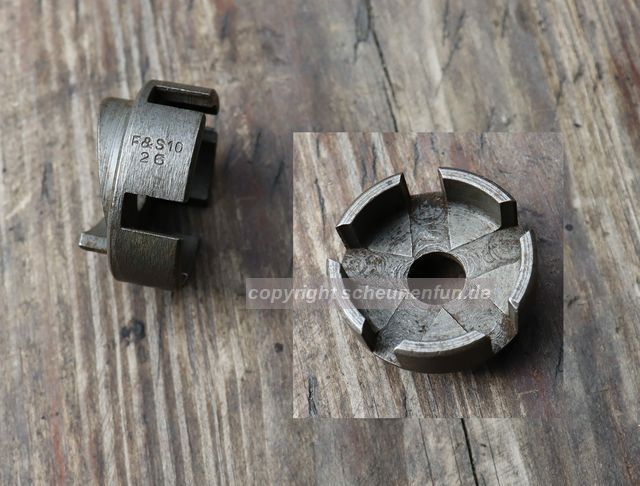

walzenhalter-torpedo-zweigang-1926
nos walzenhalter-torpedo-zweigang-1926-15euro.jpg

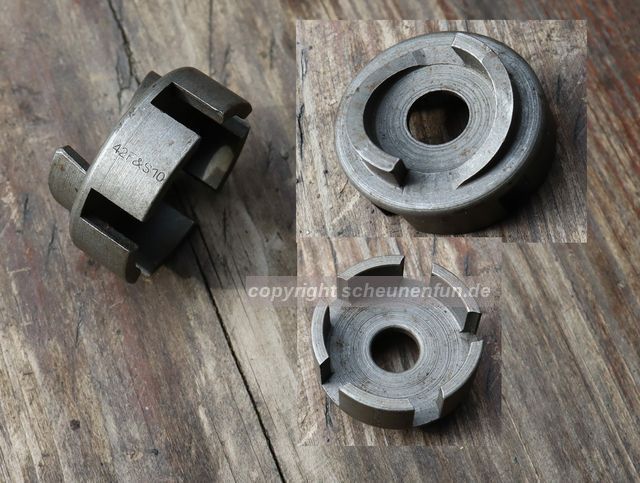

walzenhalter-torpedo-zweigang-1942
nos walzenhalter-torpedo-zweigang-1942-10euro.jpg

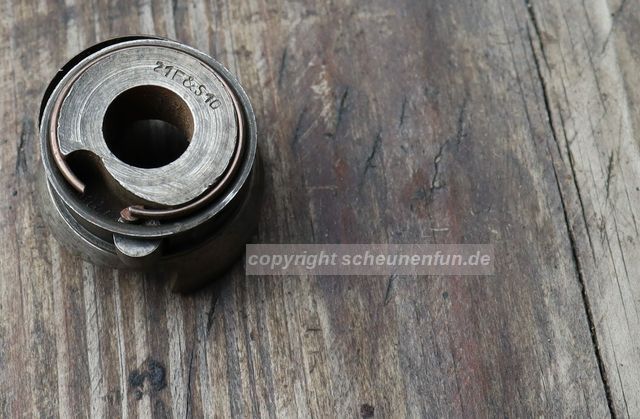

bremskonus-torpedo-zweigang-bj21
Gebrauchte Ware Versand auf schriftl. Anfrage

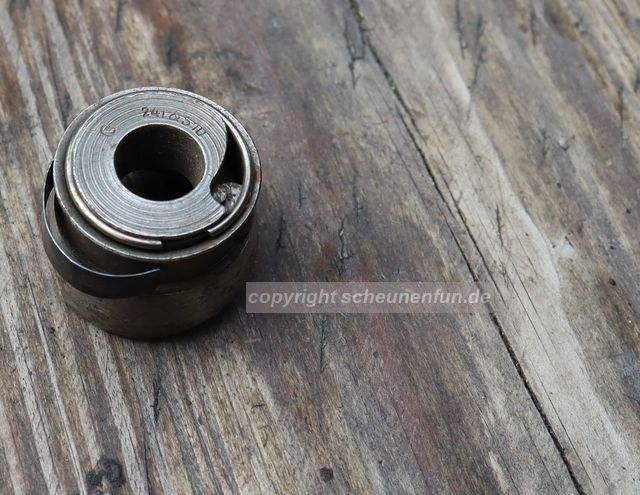

bremskonus-doppeltorpedo-nos-bj24

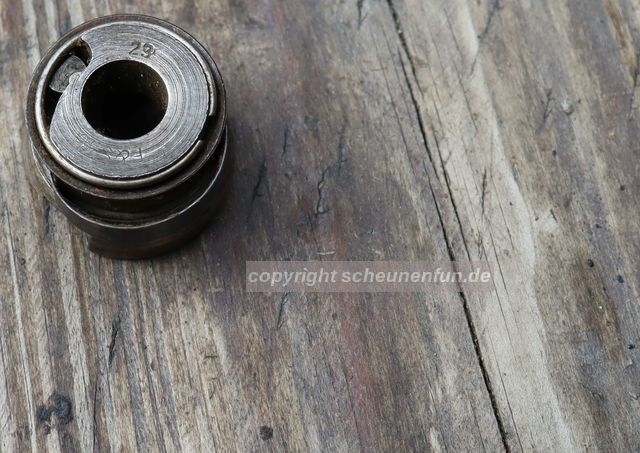

bremskonus-doppeltorpedo-nos-bj29



bremskonus-doppeltorpedo-nos-bj50-22euro
1 Stk. bremskonus-doppeltorpedo-nos-bj50-22euro.jpg



bremskonus-doppeltorpedo-nos-bj53-20euro
1 Stk. bremskonus-doppeltorpedo-nos-bj53-20euro.jpg

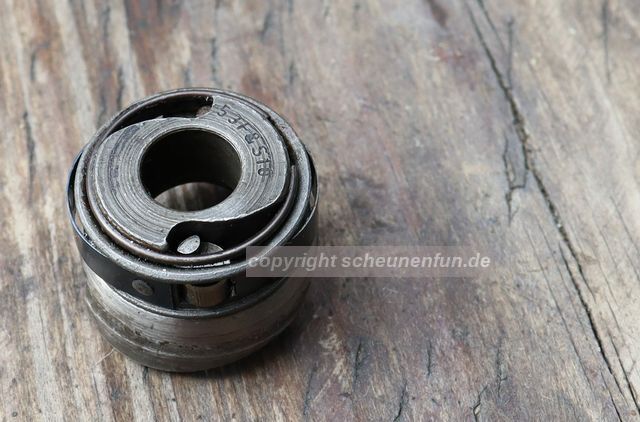

bremskonus-torpedo-zweigang-bj53
Gebrauchte Ware Versand auf schriftl. Anfrage

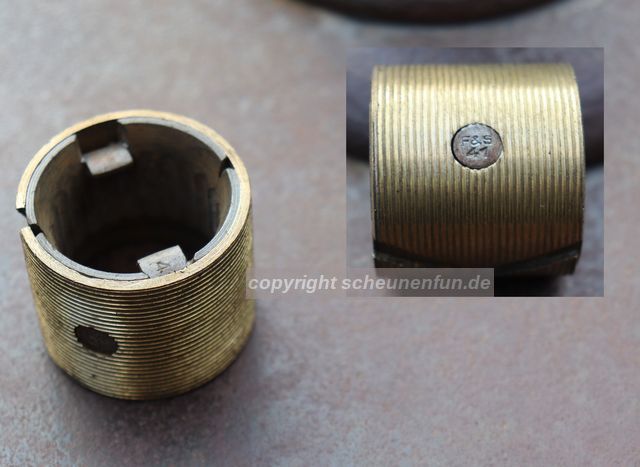

bremsmantel-messing-doppeltorpedo-bj41nos
L=31,1mm D=36,8mm



bremsmantel-messing-doppeltorpedo-bj29-wenig-gebraucht
Versand auf schriftl. Anfrage

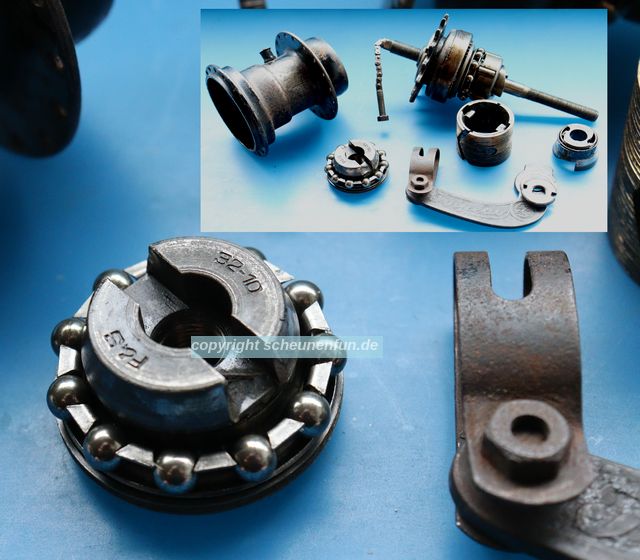

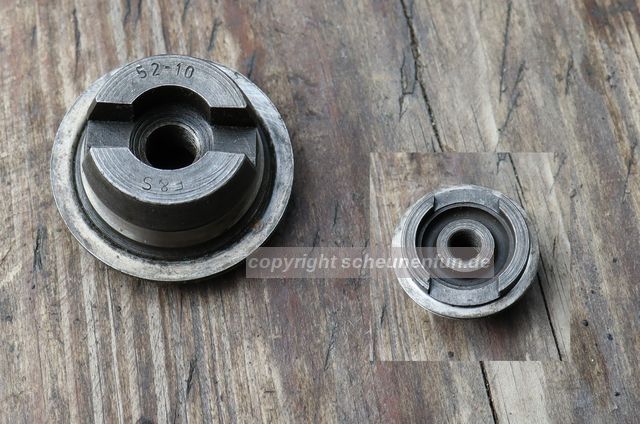

hebelkonus-torpedo-zweigang-bj52-nos
Gebrauchtes Teil (nicht abgebildet) auf schriftl. Anfrage

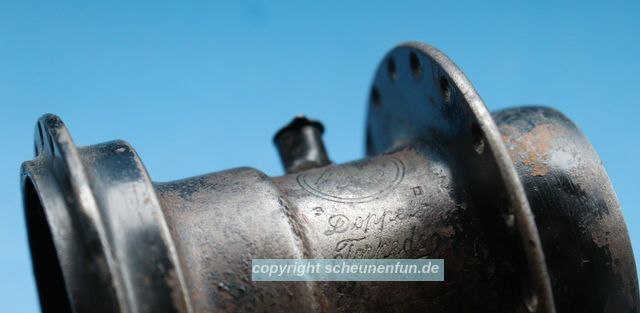

Die Doppeltorpedo.
Ein gerissenes Zugkettchen entnehmen, Mittel und Umwege.
Die endgültige Montage, Erstellung eines Sets




Die Nabe kam nachweislich über den Spreewald nach Finnland, dann zu mir nach Mützingen.
Das Problem beim Weiterverkauf war bei genauer Betrachtung offensichtlich, ein gerissenes Kettchen.
Es fehlte jegliches Zubehör um die Nabe erfolgreich fahren zu können.
Der Auftrag an mich lautete: Gucken, handeln und bis zum Ende fertig machen.

doppeltorpedo-zugkettchen-gerissen




doppeltorpedo-zugkettchen-wegbohren








doppeltorpedo-zugkettchen-notfall-besteck


Das oben abgebildete Werkzeug gilt als Empfehlung.
Manchmal (selten) ist der Stift aus der Achse und Schubklotz ausdrehbar.
Notfall-Operationen in meinem Hause ab 25,00 Euro, ohne Teile und ohne die Nabe zerlegen zu müssen.
Schriftliche Angebote auf unaufgeregte Anfrage.



Die Reparatur des gerissenen Kettchen war ein Bestandteil meiner Quest-Aufgaben.
Wer sich in zerrütteten Alltagsaufgaben grundsätzlich überfordert sieht, dem empfehle ich ganz klar:
Begeben Sie sich auf die Reise ins innere einer Nabe.
Die erste (nicht erfolgreich reparierte Nabe) mag wie ein Dämon aus den Tiefen der Schmieröl-Hölle wirken.
Das legt sich bei Zeiten, die Geistesplagen werden mit Sicherheit kleiner.

torpedo-zweigang-kurz-vor-montage




torpedo-zweigang-waehrend-montage

Fett lediglich an den Kugelring, an den Walzen schlecht (besser Öl), die Nabe dreht sonst durch.



torpedo-zweigang-messing-und-vaseline

Ich empfehle am bremsseitigen Kugelring ebenso Vaseline mit ein wenig Öl gemischt.
Das verhindert Kontaminierung der Bremsmantelbeschichtung bei Erwärmung.
Vaseline als Depot an den Haltenasen ist nützlich.
Der Film, direkt auf dem Messingbelag, sollte nicht zu dick aufgetragen werden.
Das Motto ist eigentlich eh nicht so verkehrt...



torpedo-zweigang-erstellung-eines-sets

Geht für 150,00 Euro in einen Komplettpreis ein...

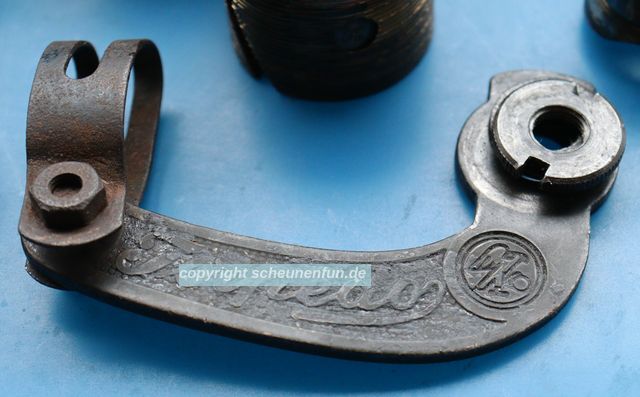

Der original Bremshebel BJ37 war evtl. nicht richtig befestigt.
Meine letzte Quest-Handlung war einen Ersatz gratis beizulegen.



Fazit:
Diese Nabe ist zuverlässig.
Die Torpedo Zweigang hat keine Sperrklinken, läuft leise.
Der Schwachpunkt ist die Achse.
