Eine Seite von www.scheunenfun.de .

Ich verkaufe hier komplette Marken-Glockenlager und deren Ersatzteile.



Datenstand ist 20.09.2018



kurbelgarnitur-bismarck-50-erjahre
kurbelgarnitur-bismarck-50-er-jahre
kurbelgarnitur-bismarck-50-er--jahre
kurbelgarnitur-bismarck-50-erjahre.jpg VB 70,00 Euro
Vorgereinigte, gebrauchte Teile zur Ersatzteilgewinnung
Versand auf schriftl. Anfrage







kurbelgarnitur-duerkopp-20erjahre
kurbelgarnitur-duerkopp-20-erjahre
kurbelgarnitur-duerkopp-20-er-jahre
kurbelgarnitur-duerkopp-20-er--jahre
kurbelgarnitur-duerkopp-20-30er-jahre.jpg VB 70,00 Euro
Vorgereinigte, gebrauchte Teile zur Selbstrevision oder Ersatzteilgewinnung
Versand auf schriftl. Anfrage



kurbelgarnitur-duerkopp-50erjahre
kurbelgarnitur-duerkopp-50er-jahre
kurbelgarnitur-duerkopp-50er-jahre.jpg VB 70,00 Euro
Gebrauchtes kompl. verwertbares Teil zum Einbau
Versand auf schriftl. Anfrage







exelsior-glockenlager-5-8-zoll-teilung
exelsior-konus
exelsior-schraubbefestigung
Zur Selbstrevision oder Ersatzteilgewinnung. Versand auf schriftl. Anfrage.







miele-glockentretlager-wie-rausgesaegt
Selbstabholung 29499 Mützingen



miele-glockentretlager-kompl
miele-glockentretlager-komp
Versand auf schriftl. Anfrage







nsu-glockenlager-kompl-vb65euro
Gebrauchtes Teil Versand auf Anfrage







stricker-glockenlager-industrielager
Zur Selbstrevision oder Ersatzteilgewinnung. Versand auf Anfrage.







Einzelteile für Marken-Glockenlager Vierkantbefestigung.



kettenblatt-duerkopp-gemarkt
kettenblatt-duerkopp-gemarkt.jpg VB 40,00 Euro
Gebrauchtes kompl. verwertbares Teil zum Einbau
Versand auf schriftl. Anfrage



kettenblatt-duerkopp
kettenblatt-duerkopp.jpg VB 35,00 Euro
Gebrauchtes kompl. verwertbares Teil zum Einbau
Versand auf schriftl. Anfrage



kurbel-links-nickel-duerkopp
kurbel-links-nickel-duerkopp.jpg VB 28,00 Euro
Gebrauchtes kompl. verwertbares Teil zum Einbau
Versand auf schriftl. Anfrage



kurbelsatz-duerkopp-chrom
kurbelsatz-duerkopp-chrom.jpg VB 45,00 Euro
Gebrauchte kompl. verwertbare Teile zum Einbau
Versand auf schriftl. Anfrage



kurbelsatz-duerkopp-chrom-bis-auf-nickel-abgaengig
kurbelsatz-duerkopp-chrom-bis-auf-nickel-abgaengig.jpg VB 40,00 Euro
Gebrauchte kompl. verwertbare Teile zum Einbau
Versand auf schriftl. Anfrage

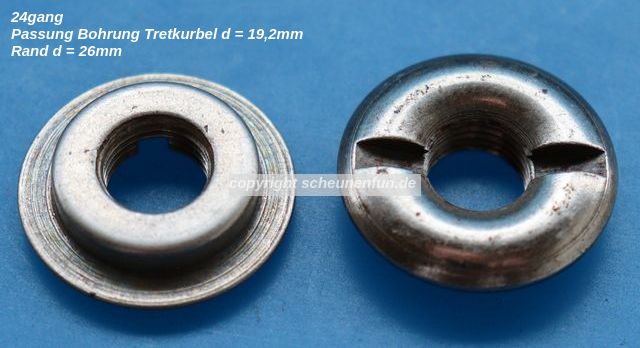

abdeck-kurbel-kontermuttern-duerkopp
abdeck-kurbel-kontermuttern-duerkopp.jpg 15,00 Euro
Gebrauchte Teile, Versand auf schriftl. Anfrage



abdeck-kurbel-kontermuttern-duerkopp
nos abdeck-kurbel-kontermuttern-duerkopp.jpg 2xrechtsgewinde 20,00 Euro



welle-duerkopp
welle-duerkopp.jpg VB 40,00 Euro
Gebrauchtes Teil, Versand auf schriftl. Anfrage



welle-duerkopp-nos
welle-duerkopp-nos.jpg 55,00 Euro
Versand auf schriftl. Anfrage



lagerschale-links-duerkopp
lagerschale-links-duerkopp.jpg 15,00 Euro
Gebrauchtes Teil, Versand auf schriftl. Anfrage



lagerschale-links-duerkopp-fettreste
lagerschale-links-duerkopp-fettreste.jpg 20,00 Euro
Gebrauchtes Teil, Versand auf schriftl. Anfrage



lagerschale-links-duerkopp-konterringe
lagerschale-links-duerkopp-konterringe.jpg 30,00 Euro
Gebrauchte Teile, Versand auf schriftl. Anfrage



lagerschale-rechts-duerkopp
lagerschale-rechts-duerkopp.jpg 15,00 Euro
Gebrauchtes Teil, Versand auf schriftl. Anfrage



falter-glockenlager-kettenblatt-gekroepfte-kurbel-vb65euro
rare gebrauchte Ware, Versand auf Anfrage



falter-glockenlager-rechte-kurbel-nickel-38euro
falter-glockenlager-rechte-kurbel-nickel-38euro.jpg 44zahn nickel 90%+
Gebrauchtes Teil Versand auf Anfrage







goericke-glockenlager-kurbel-und-kettenblatt
Kurbellänge 170mm
Gebrauchte Ware, Versand auf Anfrage



glockentretlagerwelle-goericke-nos-vb65euro







miele-glockenlager-kurbelsatz
miele-glockenlager-kurbel-satz
Versand auf schriftl. Anfrage



miele-glockenlager-kettenblatt-patina
Versand auf schriftl. Anfrage



miele-glockenlager-kettenblatt-kontermutter
Versand auf schriftl. Anfrage



miele-glockentretlager-gebraucht-2b-vb85euro
Vorgereinigte, gebrauchte Teile zur Ersatzteilgewinnung
Versand auf schriftl. Anfrage



miele-glockentretlager-gebraucht-1a-vb95euro
Vorgereinigte, gebrauchte Teile zur Ersatzteilgewinnung
Versand auf schriftl. Anfrage



miele-glockentretlager-kontermuttern-paar-25euro
miele-glockentretlager-kontermuttern-paar-25euro.jpg 1x re- 1x li-Gewinde
Gereinigte, gebrauchte Teile zur Verwertung
Versand auf schriftl. Anfrage







mifa-lockenlager-kurbelsatz-gestrahlt-32euro
Gebrauchte Teile, Versand auf Anfrage







glockentretlagerwelle-nsu-nos-vb85euro



nsu-glockentretlager-kontermuttern-paar-30euro
nsu-glockentretlager-kontermuttern-paar-30euro.jpg 1x re- 1x li-Gewinde
Gereinigte, gebrauchte Teile zur Verwertung
Versand auf schriftl. Anfrage







renak-glockenlager-kurbel-kettenblatt-nos-vb38euro



glockentretlager-renak-nos-ovp-vb-72euro
glockentretlager-renak-nos-ovp-vb72euro



glockentretlager-renak-nos-ovp-vb78euro



glockentretlager-renak-welle-konen-nos



glockentretlager-renak-welle-nos27euro



glockentretlager-renak-kontermuttern-nos15euro







glockenlager-seidel-naumann-kurbel-mit-kettenblatt
Versand auf Anfrage







torpedo-werke-glockenlager-lagerware-neu







victoria-leichtlauf-tretlager-glocken-keilkurbel-58euro
victoria-leichtlauf-tretlager-glocken-keilkurbel-58euro.jpg, Verhandlungsbasis
46zahn, Kurbel 170mm, für Kurbelkeil 9,5mm
gebrauchtes Einzelteil wie abgebildet, Versand auf Anfrage

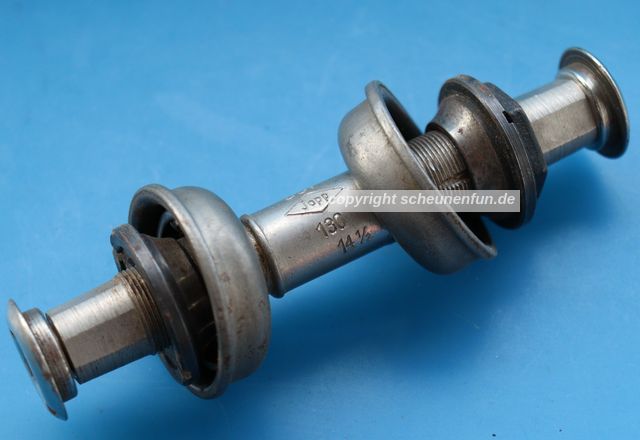

Reparatur Glockenlager Marke Jopp

Es handelt sich hierbei in der Regel um anzupassende Reparaturwellen,
welche in den wenigsten Fällen auf Anhieb kompatibel zu Ihrem ausgebauten Stück ist.
Teile von Glockenlagern (unterschiedlicher Hersteller) sind zu 95% nicht austauschbar.

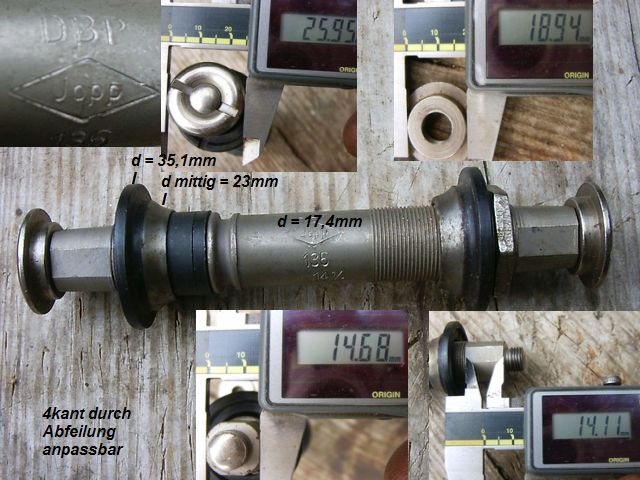

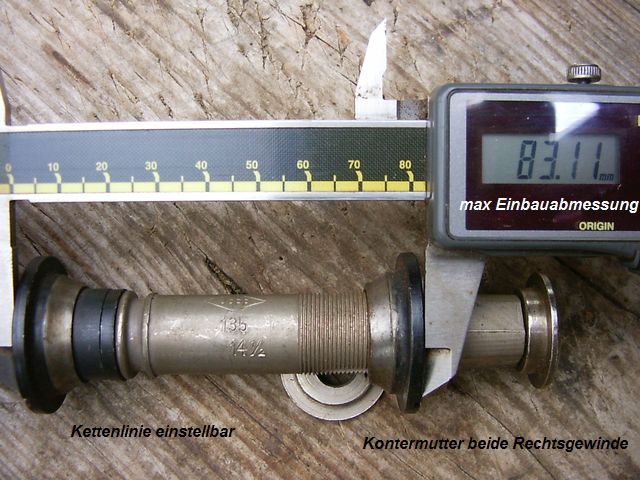

jopp-glockenlagerwelle-135-14-1-2-nos
jopp-glockenlagerwelle-135-14-1-2nos
reparatur jopp-glockenlagerwelle-135-14-1-2nos.jpg 75,00 Euro
Versand auf schriftl. Anfrage



jopp-glockenlagerwelle-135-14-1-2gebr
reparatur jopp-glockenlagerwelle-135-14-1-2gebr.jpg 60,00 Euro
Versand auf schriftl. Anfrage

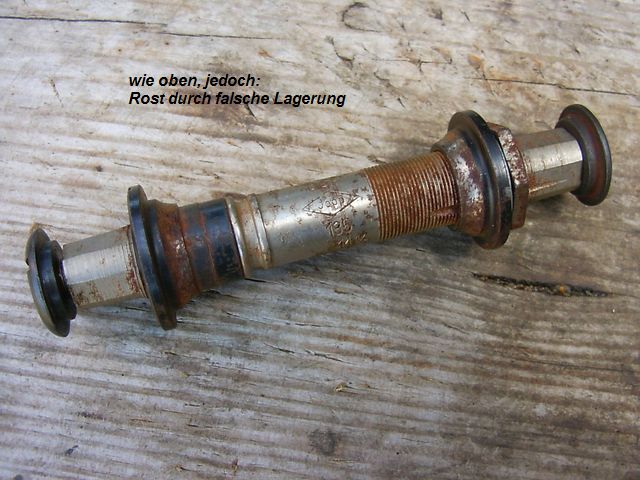

jopp-glockenlagerwelle-135-14-1-2rost

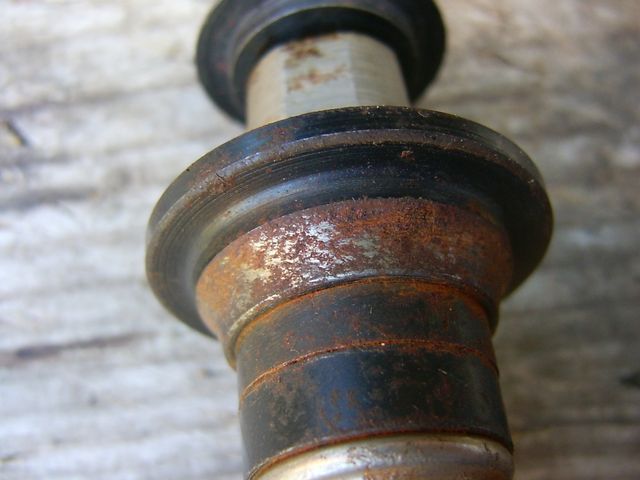

jopp-glockenlagerwelle-135-14-1-2-rost
reparatur jopp-glockenlagerwelle-135-14-1-2rost.jpg 50,00 Euro
Versand auf schriftl. Anfrage







Reparatur Glockenlager Marke Reich

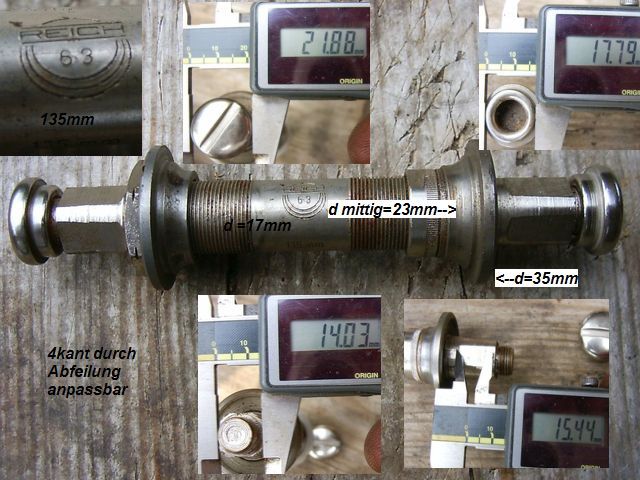

reich63-glockenlagerwelle-135nos

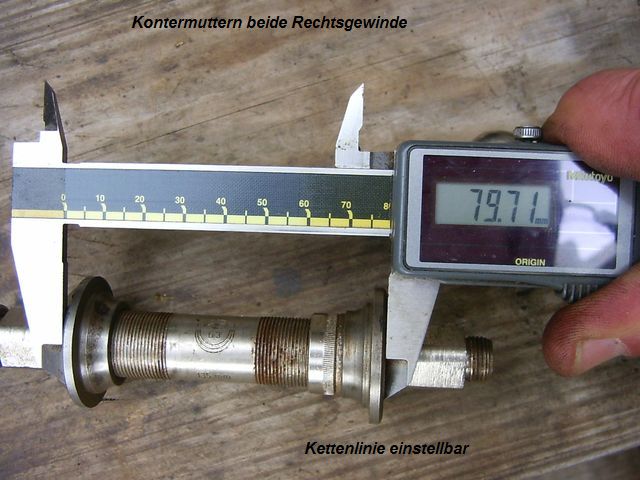

reich63-glockenlagerwelle-135-nos
reparatur reich63-glockenlagerwelle-135nos.jpg 75,00 Euro
Versand auf schriftl. Anfrage







Glockenlager Keilbefestigung.



kurbelsatz-glockenkeiltretlager-42euro
kurbelsatz-glockenkeiltretlager-42euro.jpg seltenst
Teile wie abgebildet, Versand auf Anfrage











Kosten zur Revision von zugesendeten Muster-Glockenlagern
Vor dem Versand der Muster an mich, bitte Fotos per E-Mail zuschicken.
Zugesendete Muster ohne Voreinschätzung, kosten Rückabwicklung 20,00 Euro, auch ohne Bearbeitung.


muster-zusendung-zur-ueberarbeitung-glockenlager

Das Muster oben und unten im Bild ist unerlässlich um besseres Material für Sie zusammenzustellen.
Daraus ermittelt werden:
Länger der Achse/Welle
Gewinde Konen und Kontermuttern

Passung Vierkant zur Kurbel
Passung Kontermuttern zur Kurbel

muster-zusendung-zur-ueberarbeitung-glockenlager-kosten

In der Relation zum Warenwert (Menge), geht der Aufwand (Stundenlohn) kompatibles Material für Sie rauszusuchen in einen Komplettpreis ein.
Ich arbeite mit schriftlichen Angeboten nach der Zusendung der Muster.
Das ist individuelle Zuarbeit, jegliches Rückgaberecht entfällt vollständig.
Ich arbeite mit Kulanz und Nachbesserung.








Überarbeitung eines defekten Glockentretlagers Cito-Allright.



Mir zugesendet wurde eine Glockentretlager-Einheit wie in vier Schritten ausgebaut.
1. Kontermutter abschrauben.
2. Linke Kurbel entfernen.
3. Linkes Lager ausschrauben.
4. Tretlagereinheit nach rechts rausziehen, fertig.

Bei Schritt 2. kam es zur Abweichung der Vorgehensweise.
Hierbei wurde die Welle bis in den Vierkant aufgebohrt.
Der Vorteil: Der Aussenvierkant der Welle entspannt sich, die Presspassung wird aufgehoben, die Kurbel ist "vereinfacht" zu entfernen.
Der Nachteil: Die Welle ist Schrott.

In meiner Taverna Tretlager wurde die ausgebaute Einheit bis in ihre Bestandteile zerlegt.
Mit den Mustern entsteht hier nach dem Versuchs- und Irrtumsverfahren die kompatibelste Teilezusammenstellung.
Das gelingt nicht immer, dann bezahlen Sie bitte meinen Aufwand der Demontage und den Rückversand.
Die geringsten Kosten entstehen:
Sobald Sie die Demontage weitestgehend selbst tätigen und mir lediglich die Muster der zu ersetzenden Teile zusenden.



cito-allright-glockenlager-ueberarbeitung

Abhilfe:
Makel 1, das Bauteil ist zu ersetzen.
Makel 2, die Konen können weitergefahren werden, das Lagerspiel wäre immer "recht locker" oder "fest", besser ersetzen.
Makel 3, 20 Jahre weiterfahren.
Makel 4, könnte weitergefahren werden, der Tret- und Bremsvorgang würde das Spiel erhöhen, reparieren.

cito-allright-glockenlager-welle-ersatz

cito-allright-glockenlager-welle-kurbel-passung

cito-allright-glockenlager-kontermutter-kurbel-passung

cito-allright-tretlager-kurbel-glockenschweissung
Tipps zu obiger Schweissung:
Vor der Schweissung aus der umlaufenden Nute jegliches Öl oder Fett auswaschen.
Vor der Schweissung schon an "nach der Schweissung" denken.
Hohe Gerätestufe und verringerter Drahtvorschub = flachere Raupe.
Teilweise liegt der Festkonus (bei korrekter Passung des Vierkant der Welle zur Kurbel) schon fast innen an der Glocke an.
Sprich, der Konus berührt die Schweissnaht, dann sitzt die Kurbel nicht korrekt.

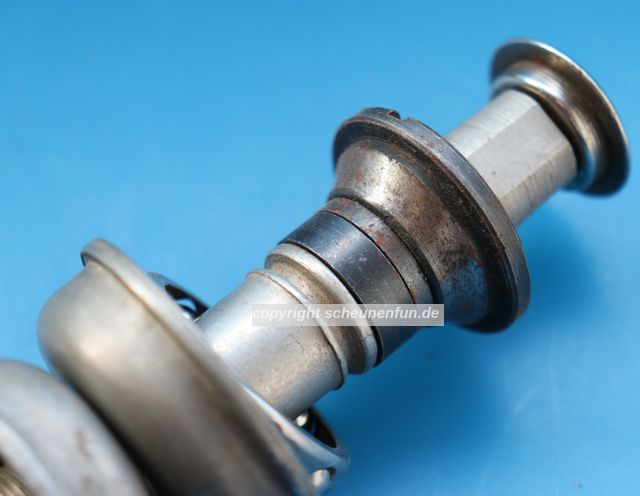

Abhilfe schafft hier nur eine Welle, bei der die Kettenlinie über einen verstellbaren Festkonus einstellbar ist.
Dabei wird die Justierbarkeit der Kettenlinie "missbraucht".



Tätigkeitsfeld und Kosten:

Komplette Zerlegung
Makelbetrachtung und Abschätzung der Verwertbarkeit
Teile
Zeitaufwand

Ich arbeite Ihre Ware so auf, als würde ich sie in einem meiner Räder verwerten.
Ich arbeite mit einem schriftlichen Angebots-Festpreis.
Diesen kann ich machen sobald das Lager auf meiner Werkbank liegt.

Glockenlager-Reparaturen (an mir gebrachten kompletten Fahrzeugen) kosten ab 120,00 Euro.
Glockenlager-Reparaturen (von Ihnen ausgebauten und mir zugesendeten Tretlagereinheiten) kosten ab 80,00 Euro.
Von Ihnen klar spezifizierte zugesendete Musterteile (z.B Kontermutter) kosten gebraucht ab 20,00 Euro.



Fazit:

Unkenrufe "Glockenlager sind doch totaler Mist", werden in der Regel von Rufern getätigt.
Die Lager haben (bis sie in meine Hände gerieten) teils 50 Jahre und mehr ihren Dienst verrichtet.
