Die Kugelringe der F&S-Naben, mit Augenmerk auf den Hersteller STAR.
Ersatzkugeln sind auch lose nutzbar...


Datenstand ist 13.10.2014

Ich repariere Ihre Naben mit original Star Kugelringen (wenn verfügbar).



Star-Kugelhalter Alt-Bezeichnung "K..."

star-k16-torpedo
star-k16-torpedo-dichtring

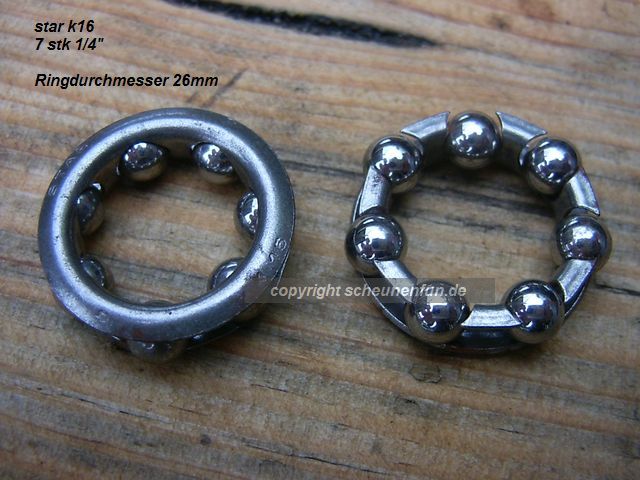

STAR Kugelring K16 mit 7 Kugeln, 1/4", D= 6,350mm
Modelle: Torpedo, Komet Mod 35



Anmerkung: In der Torpedo sind vom Werk lose Kugeln montiert.
Bei Verwertung K16 sollte der Dichtring nicht zu weit eingesetzt werden.
Bei Verwertung Dichtring ohne Filzeinlage ist das irrelevant (siehe Renak 61 unten).




star-no18-doppeltorpedo
star-k18-mod029
STAR Kugelring K18 mit 7 Kugeln, 1/4", D= 6,350mm
Modelle: Doppeltorpedo
STAR Kugelring K18A mit 7 Kugeln, 1/4", D= 6,350mm
Modelle: 029, 53, 55
(verwirrend-identisch)





STAR Kugelring K58 mit 11 Kugeln, 1/4", D= 6,350mm
Modelle: Doppeltorpedo, verstärkte Torpedo, Mopedtorpedo





STAR Kugelring K86K mit 18 Kugeln, 3/16", D= 4,763mm
Modelle: Doppeltorpedo




star-k99-torpedo
STAR Kugelring K99 mit 11 Kugeln, 1/4", D= 6,350mm
Modelle: Torpedo, Moped-Komet



star0103-099-torpedo
STAR Kugelring S99 mit 11 Kugeln, 1/4", D= 6,350mm

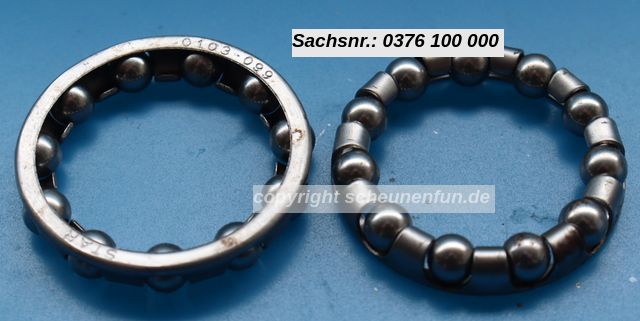

STAR Kugelring 0103-099 mit 11 Kugeln, 1/4", D= 6,350mm
Modelle: Torpedo, Moped-Komet




star-k99-s99-vergleich
STAR Kugelring K99-gebraucht mit S99-neu und 103-099-neu im Vergleich
Alle verwertbar für Modelle: Torpedo, Moped-Komet und R2D2.

Anmerkung: K99, Kugel ermattete Erscheinung (müde von Ahbeid).
Jede matte Kugel kann durch eine lose, neue und glänzende Kugel ersetzt werden (wie jeda Ahbeida).
Die Ohren der Abstandlaschen können runtergebogen und der Ring weiter verwertet werden.



star-k99-renak
Kugelring (wie k99, aber ohne Prägung) mit 11 Kugeln, 1/4", D= 6,350mm
Modelle: Torpedo, Moped-Komet






STAR Kugelring K133 mit 11 Kugeln, 1/4", D= 6,350mm
Modelle: 029, 53

star-k149-mod029
STAR Kugelring K149 mit 14 Kugeln, 1/4", D= 6,350mm
Modell: 029





Star-Kugelhalter Bezeichnung "010..."

star010-348-h3111
STAR Kugelring mit 7 Kugeln, 7/32", D= 5,556mm
Modelle: 415/515, 101/102, R2110, A2110, H3111/H3102/H3120

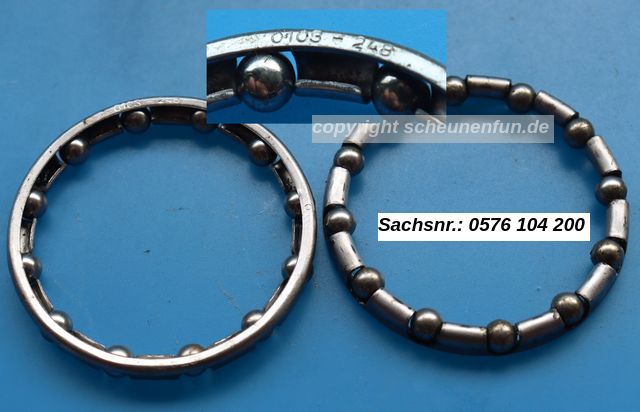

star0103-248-h3111
STAR Kugelring mit 12 Kugeln, 3/16", D= 4,763mm
Modelle: 415, R2110, A2110, H3111/H3102/H3120






Die Materie Star-Kugelringe ist ein schönes Gebiet.
"Runtergerockte Torpedos" benötigen nach vielen Jahren dann doch auch mal Zuwendung.
Einen Konus ohne Laufspuren einzubauen ist gut.
Dazu einen neuen Kugelring verbauen ist noch besser.
Glänzende Kugeln können verwertet werden, ermattete gehören in den Schrott.
Ob K99, S99, 013... oder Replik, kann jeder für sich entscheiden.
Ich verbaue was ich habe, Angebote auf Anfrage.

Soll ich lieber K99 auf dem Flohmarkt gebraucht kaufen,
dann die Reste an neuen Kugeln von Opa dort einsetzen,
oder doch lieber eine Lagerware Renak-Narbe bei Ebay ersteigern,
diese dann schlachten und alles in meine Narbe einsetzen?

Meine Antwort lautet: Ja.
Es grüßet Euer und Ihr Don Torpedo.





Quellen-Angaben:

Mein Lager.
"Star Kugelhalter Produktpalette" aus 1983.
"Sachs Kugelhalter Tabelle" aus 1974, letzte Aktualisierung 1986.
























Lose Kugeln, die Größen und deren Verwendung im Fahrrad

einzelne-kugeln-fahrradlager
Einzelne Stahlkugeln als Ersatzteil für Kugellager.
1 Gros = 144 Stück

Anmerkung:
Es ist gut einen schlechten, vorhandenen Kugelring mit neuen Stahlkugeln zu versehen.
Die Kugeln lassen sich mit Hilfe einer spitzen Zange entnehmen und einsetzen.
Das mache ich bei Mangel einens kompletten und guten Ersatzteiles.
Es ist besser einen neuen Kugelring zu verwerten.
Lose Kugeln sind das Mittel der letzten Wahl.
Schnell drehende Lager (Radlager) benötigen Kugelringe.
Tretlager haben teils auch ab Werk keine Kugelringe.
Bei den langsam drehenden Lenklagern ist es gänzlich egal lose Kugeln zu verwerten.
Auch Pedale lassen sich ohne Kugelringe fahren.

Achtung! Eine einzelne zu große Kugel in einem Lager montiert schrottet Ihre ganze Arbeit ruckzuck.
Ich prüfe lose Kugeln deshalb mit einen Messschieber vor dem Einsatz.



1/8" = Durchmesser 3,175mm
Pedale



5/32" = Durchmesser 3,969mm
Verwendung in:
Steuersätze, Pedale
Mod29, Mod53



3/16" = Durchmesser 4,762mm
Verwendung in:
Steuersätze, Vorderradnaben
Jet, Mod55, 415/515, H3111, 101/102, R-A2110, Orbit



7/32" = Durchmesser 5,556mm
Verwendung in:
Vorderradnaben
Boy, Komet, Jet, 415/515, H3111, 101/102, R-A2110, Orbit



1/4" = Durchmesser 6,350mm
Verwendung in:
Hinterradnaben, Tretlager
Torpedo, Doppetorpedo, Mod29-53-55, Komet Mod35, Komet-Super, Torpedo Boy, Moped-Torpedo








Weitere Infos werden folgen.
