NSU Konusfreilaufnabe mit Rücktrittbremse

Datenstand ist 12.02.2016

Ganze Naben zum Verkauf.



Nabenrevision, aus Schrott eine fahrbare Nabe herstellen (NSU - Torpedo), Fortsetzung.

neckarsulm-kaulquappen-nsu-nabe
Wurde hier im Sommer 2015 zuerst abgebildet, gereinigt, zerlegt und als Abhandlung "angeschnitten".

neckarsulm-nsu-nabe
Nach der Entrostung.

neckarsulm-nsu-nabe-vergleich-bremshebel

neckarsulm-nsu-nabe-vergleich-nabenhuelsen

neckarsulm-nsu-nabe-vergleich-innenleben

Beide Naben, Zustand wie in der Bildabfolge dargestellt, zusammen 95,00 Euro, separat je 55,00 Euro.
Gebrauchte Ware Versand auf Anfrage.

Der Vergleich dient mir der Ersatzteilfindung (aus Kisten), um Teile zuordnen zu können.

Details bei Fortsetzung.
Manches erledigt sich durch den Verkauf, Priorität oben.















nsu-freilaufnabe-20er-jahre-55euro
Zur Ersatzteilgewinnung oder Selbstrevision, Versand auf Anfrage.



nsu-hirschhorn-set-140euro
nsu-hirschhorn-set-140euro.jpg Selbstabholung 29499 Mützingen
Preis bei Laufradsatz-Bau 110,00 Euro mit 1 Jahr Garantie, schriftliche Angebote auf Anfrage.

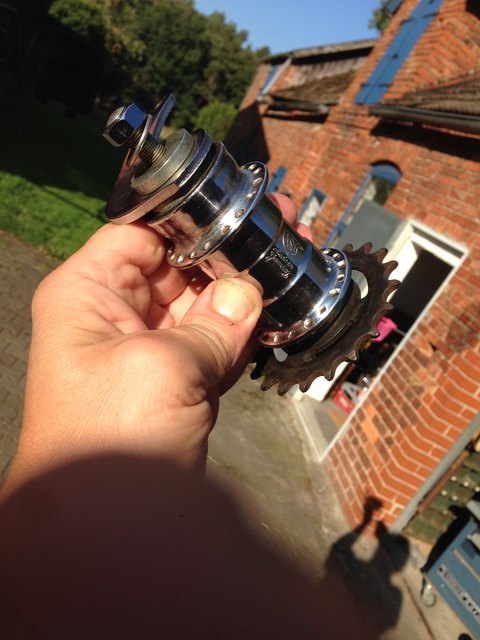

freilaufnabe-nsu-chrom
Zur Selbstrevision 58,00 Euro, bar bei Selbstabholung 29499 Mützingen.
Preis bei Laufradbau überholt mit 1 Jahr Garantie 58,00 Euro.



nsu-nabenhuelse-nickel.jpg 35,00 Euro

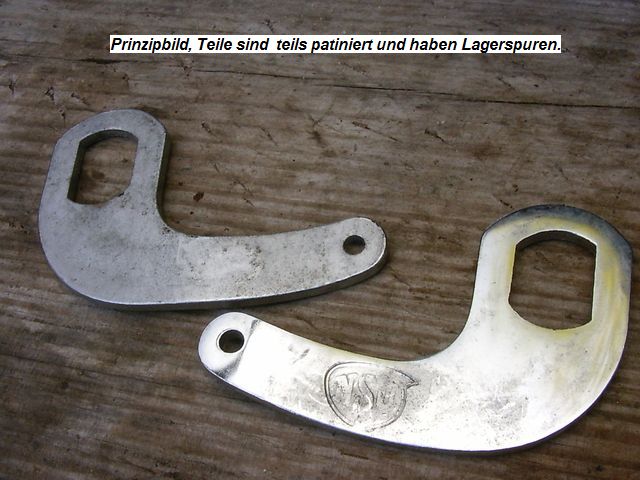

Nsu Bremshebel Gravur
NSU Konus Freilaufnabe, 45,00 Euro zzgl. Versand.



nsu-konus-freilaufnabe-40-euro
NSU Freilaufnabe, zur Selbstrevision, zzgl. Versand.

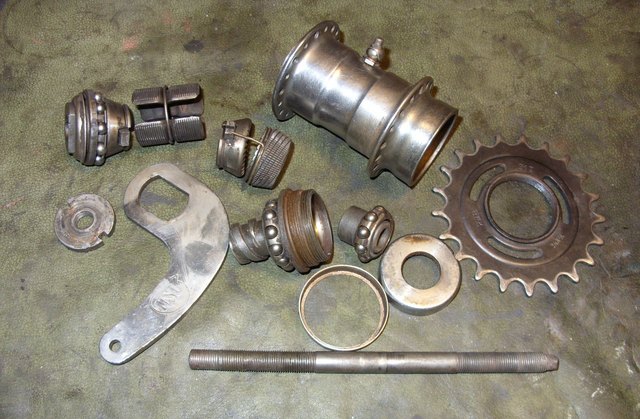

Teile der Nabe zum Verständnis der Funktion.

Defekte Naben repariere ich mit original Ersatzteilen.



Nsu Freilaufnabe Einzelteile

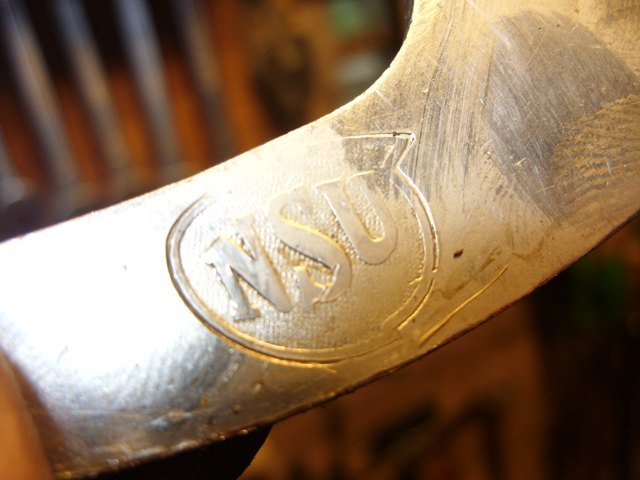

Nsu Bremshebel Gravur
NSU hat das baugleiche Prinzip der Freilaufnabe Komet.

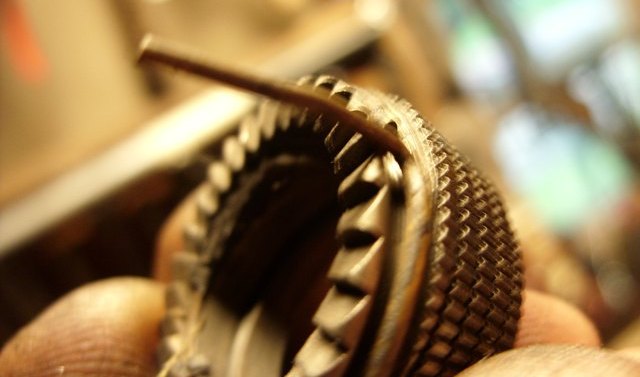

Nsu Friktionsfeder

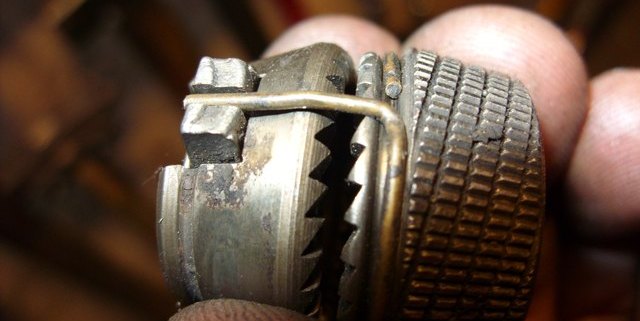

geteilter Antreibs- Bremskonus
Der Antriebskonus arbeitet mit einer Friktionsfeder.
Das findet sich bei Sachsnaben am Bremskonus wieder.

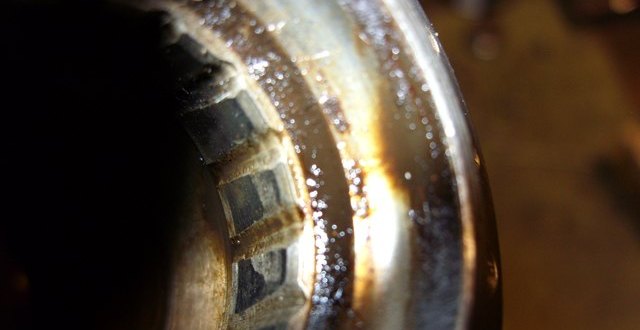

Nsu Nabenhülse
Bei der NSU finden sich Kerben an der Fläche, an der der Konus die Nabenhülse mitnimmt.
Das soll die Reibung erhöhen.
Abgegnaddelte Naben mit dem Konusprinzip haben manchmal das Problem des "Leerlaufs".
Dazu gab es immer wieder andere Ansätze.

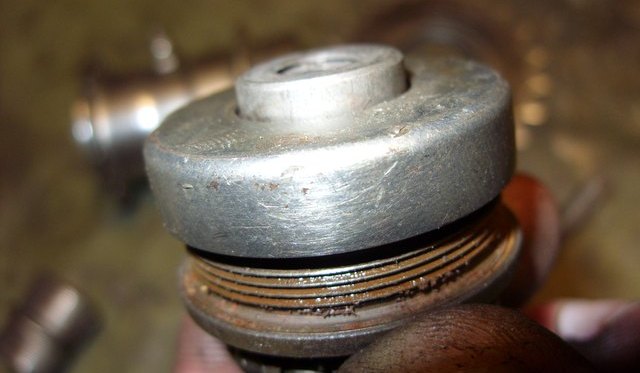

Nsu Stellring Lagerkappe

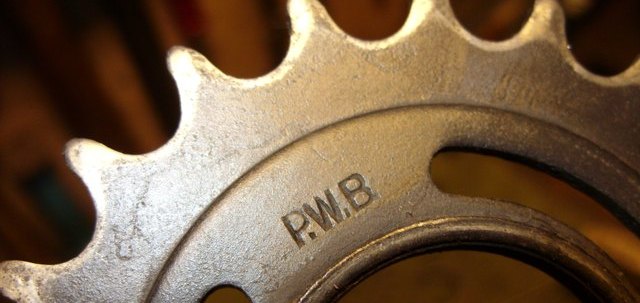

Ritzel PWB
Der Stellring ist gleichzeitig die Staubkappe.
Zur Verwertung kam ein PWB-Ritzel (Präzisionswerke Bielefeld).
Ein Schraubritzel von einem Konus-Antreiber bekommen, Stirnseiten klemmen.



Ich nutze Ersatzteile gerne um ganze Naben herzustellen.
Sie brauchen Einzelteile?
Öffnungszeiten beachten, oder Termin abmachen und vorbeikommen.
