Die Schwächen der Sachs Dreigang-Naben der 5er-Serie

vortrag-schwaechen-der-sachs-dreigang-5er-serie

Dieses ist die Zusammenfassung und Essenz eines Vortrages, den ich 2018 gehalten habe.

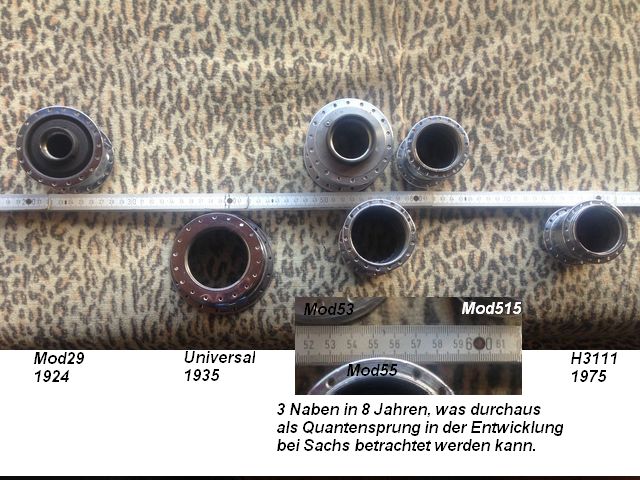

6-3gang-naben-bei-sachs-in-50jahren

1951 gabs wohl eine Mod51 = Mod53 in Mod29-Hülse und es gab eine Mod59, welche nie zur Fertigung kam.
Somit sind von 1951 - 1961 viele Entwicklungsschritte bei Sachs getätigt worden.
Während die Mod29 (konstruktiv andrer Vorgänger der Mod53) eher einen techn. Weiterentwicklung der Doppeltorped war...
... wurde die H3111 abgewandelt aus der Mod515 konstruiert.
Jedes Mod hat Bauteil-Schwächen, aber ich seh hier auch auf Jahre meiner eigenen Torpedo-Schwächen zurück.



Es gibt (grob eingeteilt) 3 Grundtypen an Getriebnaben mit 3 Gängen.

Hohlrad-Antreiber (mod29, doppeltes Planetenrad)
Planetenrad-Antreiber (mod53, 2 Getriebsätze)
Antreiber mit integrierter Mitnehmer-Kupplung (Universal, mod55, mod515, H3111)

Ein Hohlrad-Antreiber ermöglicht nur Gänge mit Übersetzung ins Langsame.
Ein Planetenrad-Antreiber eigentlich nur Gänge ins Schnelle...
Es sei denn (wie bei Mod53), es sind 2 Getriebesätze mit einem gemeinsamen Hohlrad verbaut.
Zwischen diesen beiden konstruktiven Grundtypen kam die Universal Dreigang auf den Markt.
Welche in D faktisch kaum vertreten war und ist, aber schon die Mitnehmer-Kupplung im Antreiber hatte.
Diese ermöglicht, sowohl das Hohlrad als auch den Planetenträger abwechselnd anzutreiben.
Womit (in einer konstruktiv kleineren Nabe) eine Übersetzung ins Langsame und Schnelle möglich wird.
Das Prinzip erfolgte ab 1955 in der Mod55, wurde abgewandelt in der 515 und H3111 weiterentwickelt.
Die SRAM T3 war auch die Sachs H3111, somit blicken wir auf 60 Jahre Mitnehmer-Dreigang zurück.
Und insges. auf 90 Jahre Sachs Dreigang, solange gabs die Torpedo 1gang auch :-)







Schematische Darstellung Kraftverlauf Mod53

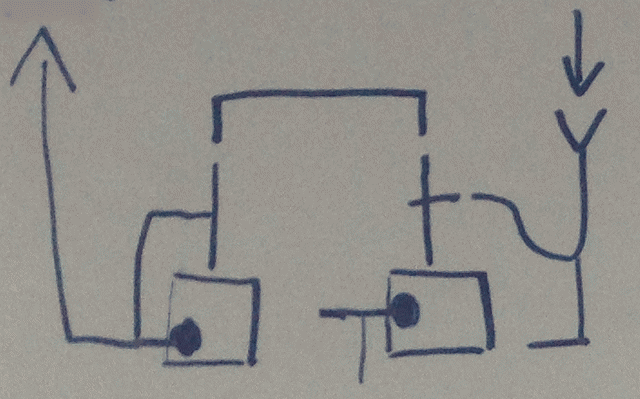

schematische-darstellung-mod53-schnellgang

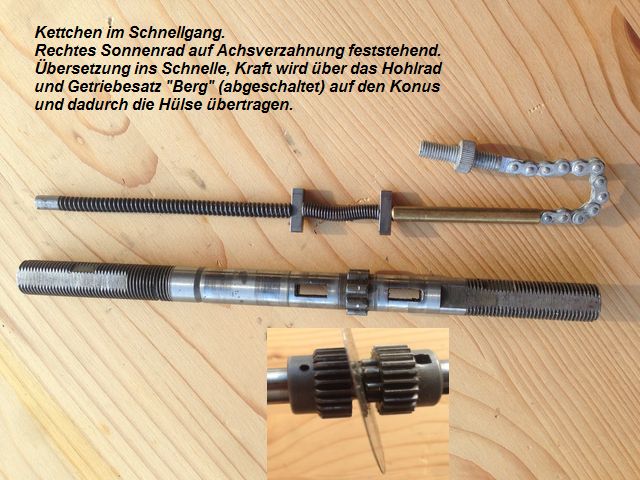

mod53-schaltvorgang

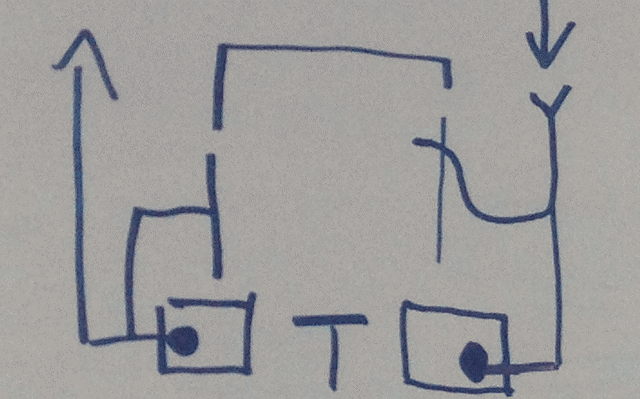

schematische-darstellung-mod53-normalgang

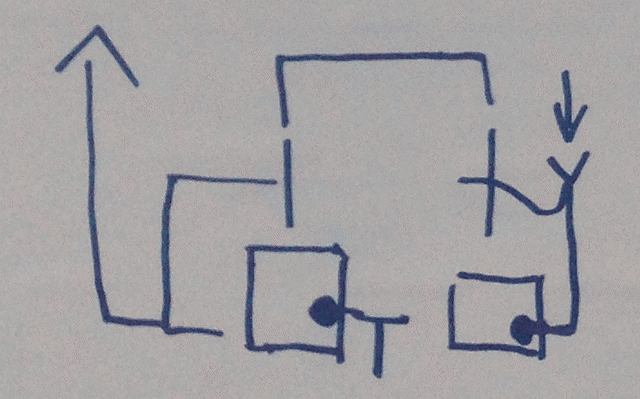

schematische-darstellung-mod53-berggang

Das ist "meine" Darstellung, mit der ich "mir" den Kraftverlauf der 3 Gänge erkläre.
Ich empfehle Ihnen sich solche Zeichnungen selbst anzufertigen und die Funktion zu "durchdenken".
Im Prinzip ist das vergleichbar mit x schwierigen Zusammenhängen von Gesetzmäßigkeiten.



Schematische Darstellung Kraftverlauf Mod55 und 515

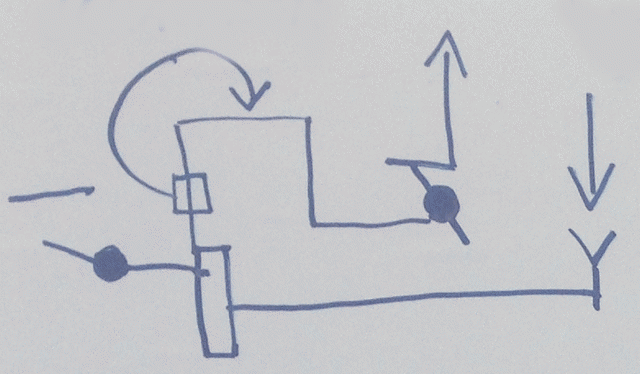

schematische-darstellung-mod55-515-schnellgang

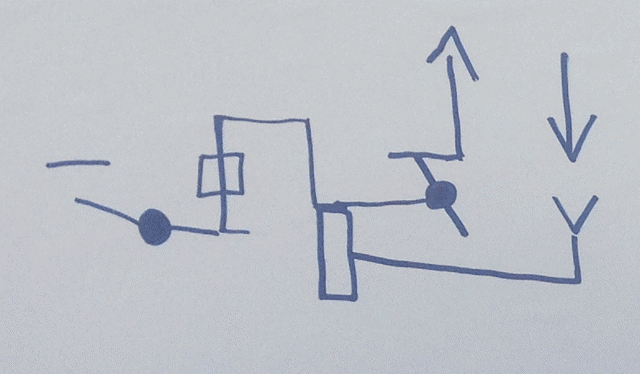

schematische-darstellung-mod55-515-normalgang

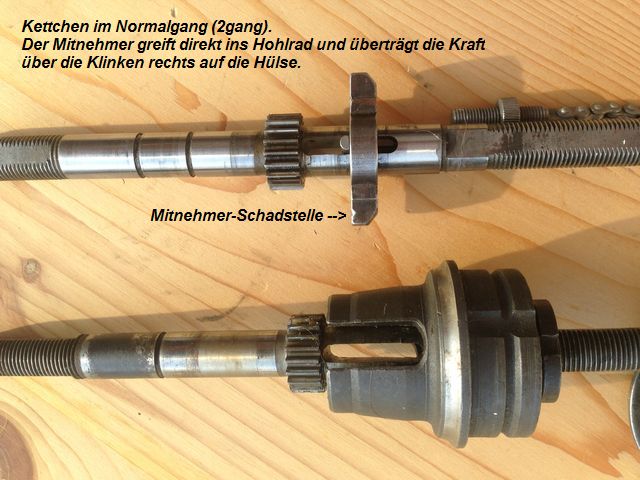

mod55-schaltvorgang

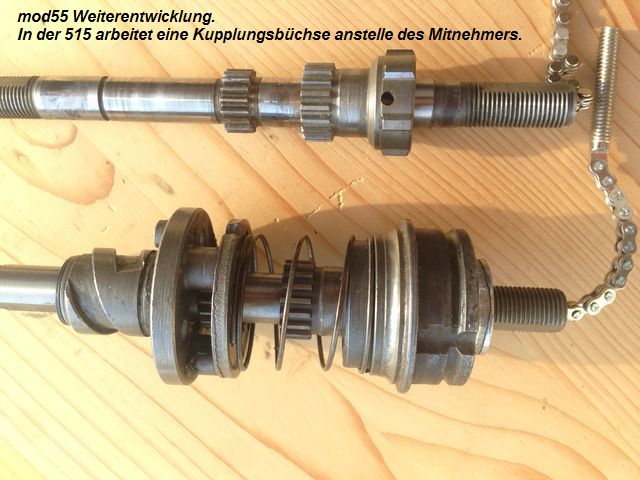

mod515-schaltvorgang

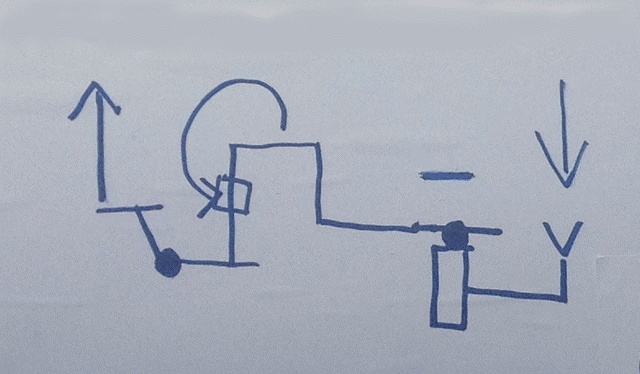

schematische-darstellung-mod55-515-berggang

Wie schon benannt: Mod55 und 515 gehören zur dritten Grundtype von Dreigangnaben.
Antreiber mit "Mitnehmer" (Mod55), im Falle der 515 ist das eine "Kupplungsbüchse".

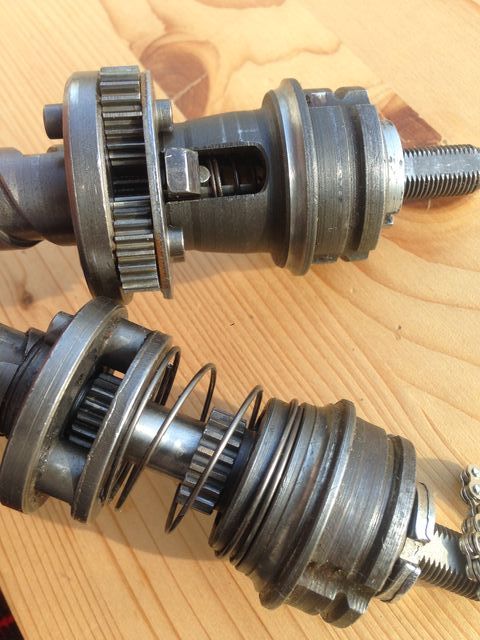

vergleich-antreiber-mod55u515

Beide Naben funktionieren nach dem gleichen Prinzip, bis auf...
Während in der Mod55 die Sperrklinken im Berggang (durch den Mitnehmer) mechanisch abgeschaltete werden,
werden sie bei Mod515 (durch die Kupplungsbüchse) außer Eingriff gezogen.







Schwächen der 3 Mod.

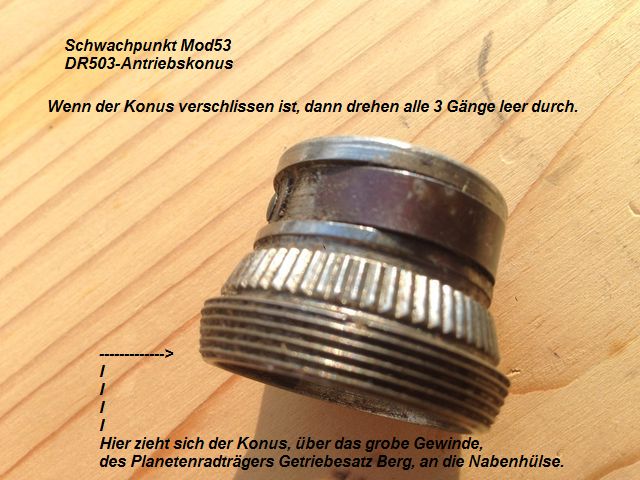

mod53-schwachpunkt

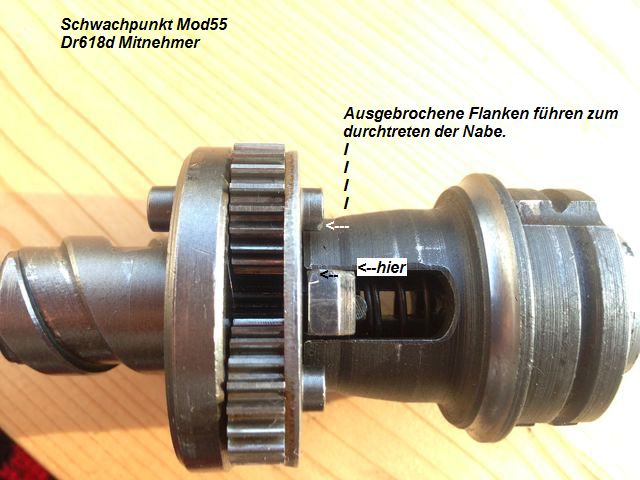

mod55-schwachpunkt

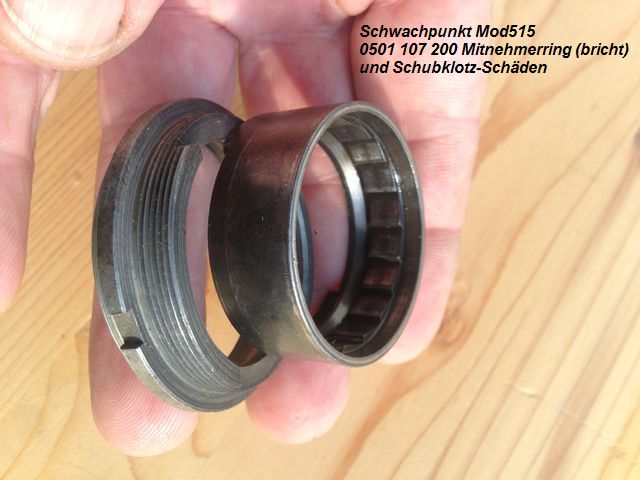

mod515-schwachpunkt

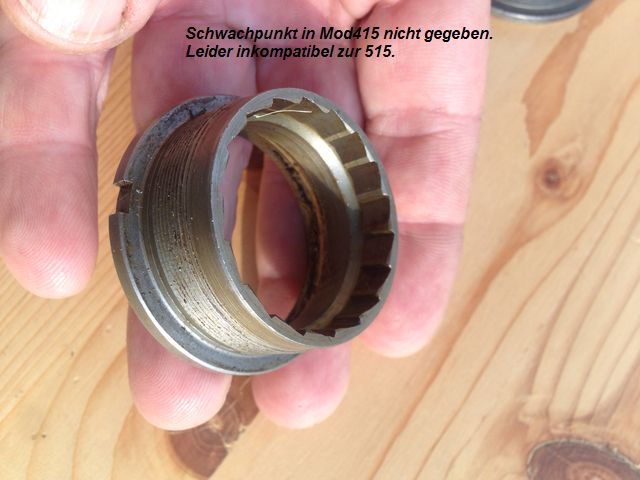

mod415-die-beste-sachs-dreigang

Die Dreigang 415 ohne Bremse wurde bei Sachs 9 Jahre länger gefertigt als die 515.
Da die Bremsen der Dreigang von Sachs oft auch noch als "Schwäche" bezeichnet werden, ist der Griff zur 415 erste Wahl.
Frühe 415 und 515 sind top im Chrom, später wurden beide Naben auch noch schwächer gebaut, Lager verschlechtert,
Dichtungen weggelassen, insges. vereinfachter gefertigt.



Mein Fazit:
Ich bezeichne die 415 als die beste (in D "noch" kaufbare) Dreigang.
Sie als die beste Dreigang der Welt zu bezeichnen ist natürlich nur Torpedo-Spruch.
Sie ist brutal stabil und voll Alltagstauglich.
Ich fahr 415 und 515 seit Mitte der 70er Jahre, 515 seit 30 Jahren im Lastenrad... kann nicht klagen.

Achtung, bei 515 kann die Leerlaufstellung (bei falscher Kettchen-Einstellung) die Bremse versagen lassen...
... ist aber ein andres Thema.
