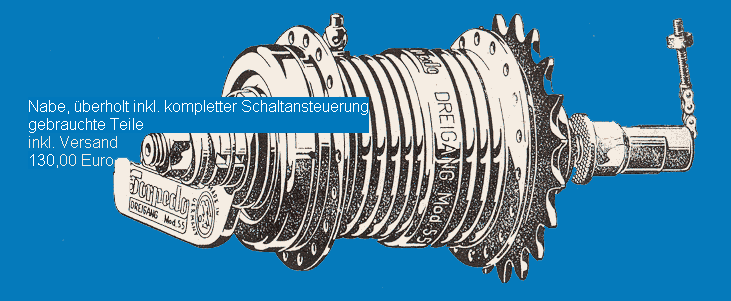

Fichtel & Sachs, Torpedo Modell55

Datenstand ist 31.07.2018

Hauptabmessungen, technische Daten:

Einbauabmessung
Gabelweite 115mm
Achslänge 153 und 165mm

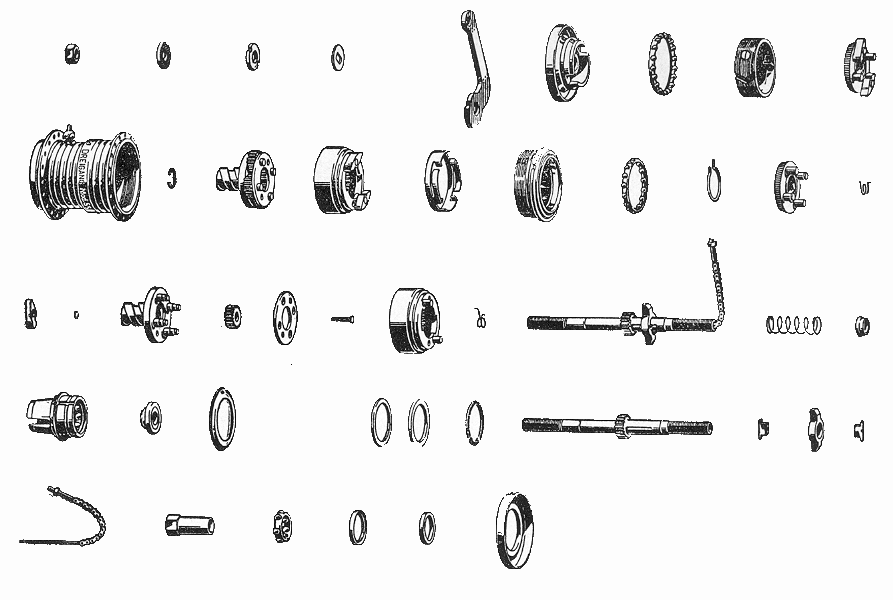

Teile-Listen und Infomaterial von Sachs .

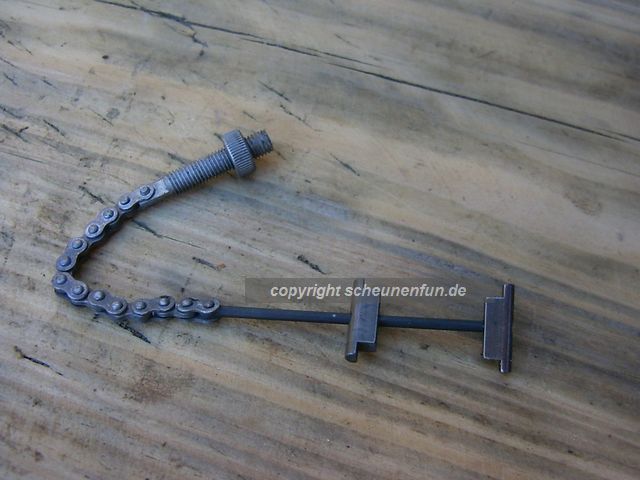

Seltenes Schaltkettchen .
Der spezifische blaue Schalter (Schaltweg wie 515 + H3111) .










Naben ohne Innen-Kontrolle zum Verkauf:

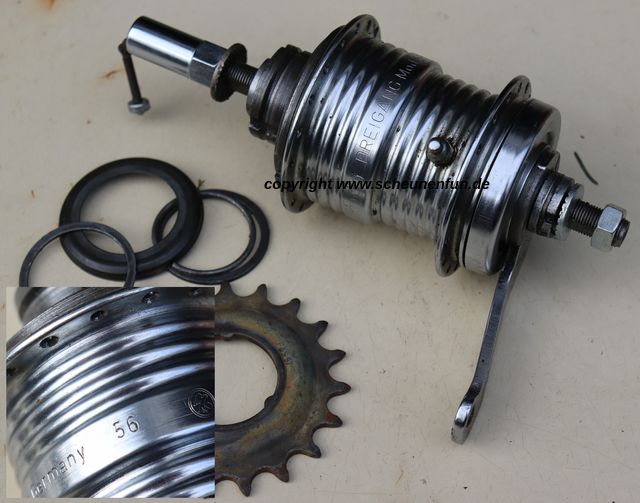

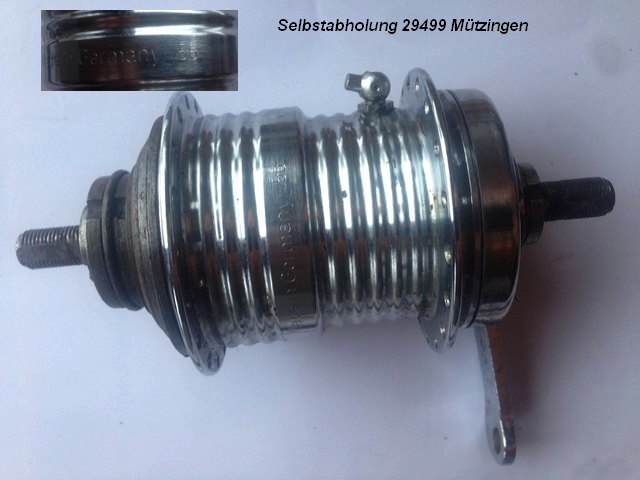

torpedo-dreigang-mod55-baujahr-1956-33euro

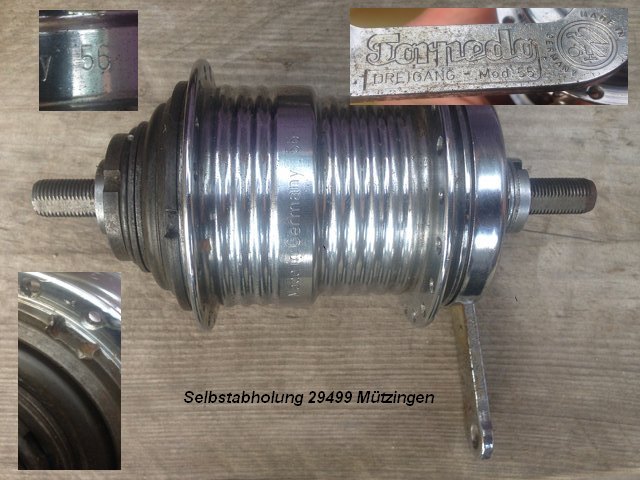

torpedo-dreigang-mod55-baujahr-1956-ersatzteilgewinnung-30euro



torpedo-dreigang-mod55-baujahr-1957-42euro
Äußerlich geprüft. Versand auf Anfrage.



torpedo-dreigang-mod55-baujahr-1959-komplettset
torpedo-dreigang-mod55-baujahr-1959-komplettset.jpg, 109,00 Euro BJ57



Naben und Sets zum Verkauf:



torpedo-dreigang-mod55-baujahr-1957-68euro
Äußerlich geprüft, Schaltfunktion.
Überholt mit 1 Jahr Garantie 98,00 Euro.
Preis bei Laufradbau überholt 68,00 Euro.

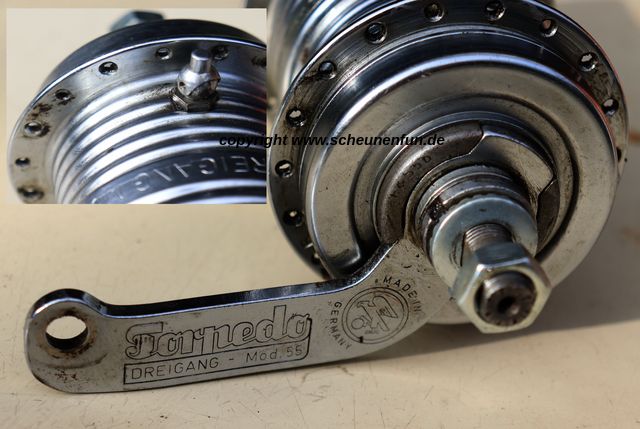

sachs-dreigang55-selbstrevision-62euro
sachs-dreigang55-selbstrevision-62euro.jpg, BJ57



sachs-dreigang55-selbstrevision-60euro
sachs-dreigang55-selbstrevision-60euro.jpg, BJ58



sachs-dreigang55-selbstrevision-78euro
sachs-dreigang55-selbstrevision-78euro.jpg, BJ59
Äußerlich geprüft, Schaltfunktion.
Überholt mit 1 Jahr Garantie 108,00 Euro.
Preis bei Laufradbau überholt 78,00 Euro.



Preise für die Überholung:

Die Überholung einer Mod55 (ohne Teile) kostet 50,00 Euro.
Ich verbaue Lagerwareteile oder gebrauchte Teile mit voller Funktion.
Die Ihrer Nabe entnommenen und defekten Teile sende ich Ihnen mit retour.
Ich arbeite mit schriftlichen Angeboten per E-Mail.







Preise für Ersatzteile:

schaltkette-sachs-3gang-mod55-lang-vb26euro

Für kurze Achse und/oder kurze Kettenleitmutter verwertbar,
aber nicht für schmale Schraubhülse und auch nicht in Doppeltorpedo oder Mod029 (Stift zu kurz).
Gebrauchtes Teil Versand auf Anfrage

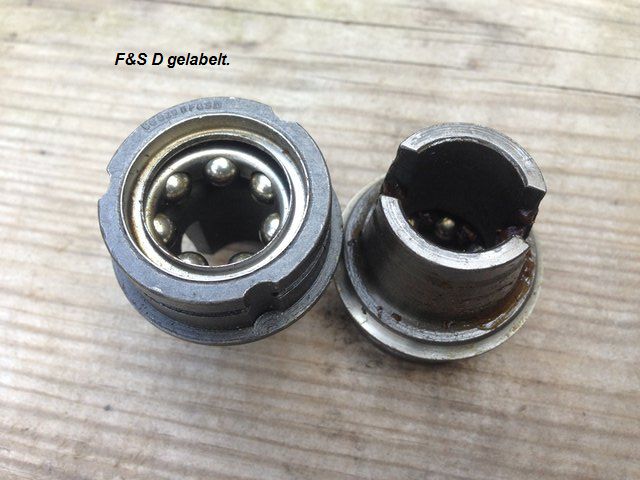

antreiber-mod55-1961-nos18euro
1 Stück antreiber-mod55-1961-nos18euro.jpg

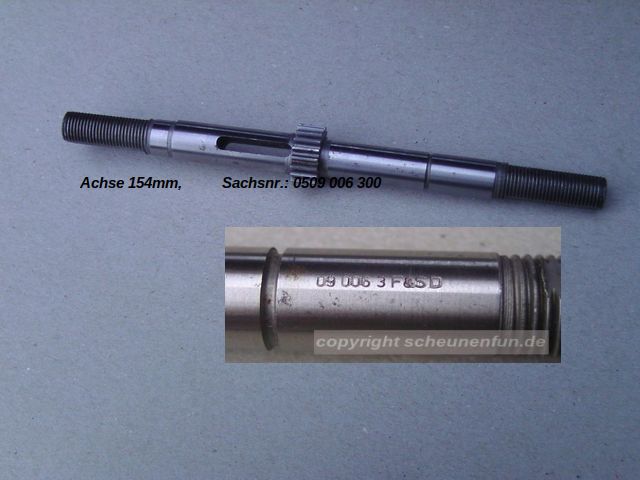

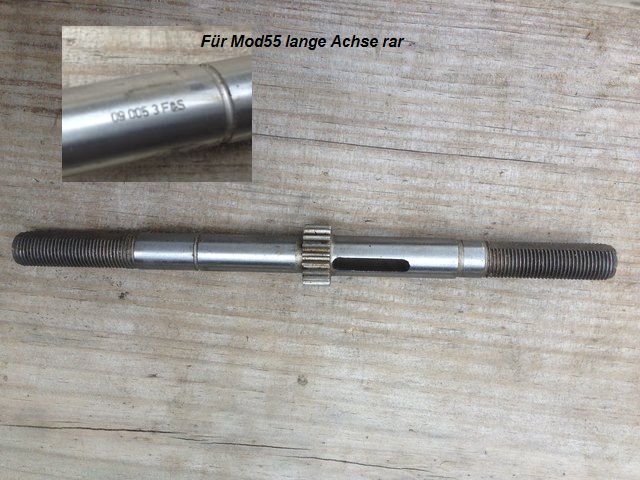

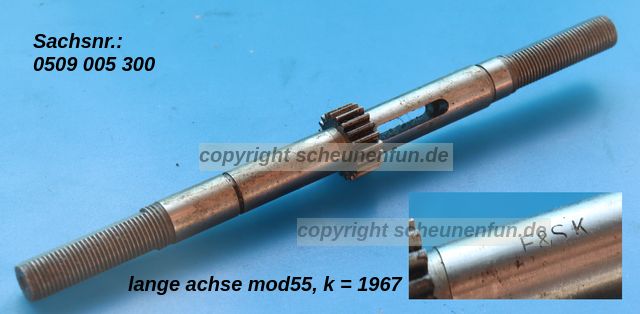

achse-mod55-165mm-nos-29euro

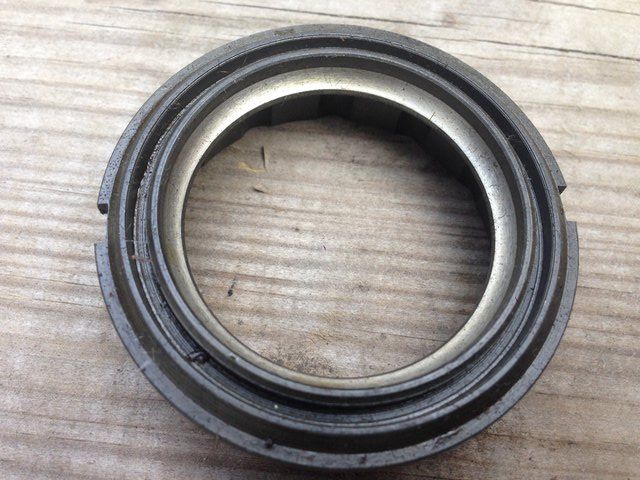

lagerschale-schraubbar-mod55-15euro
nos lagerschale-schraubbar-mod55-15euro.jpg

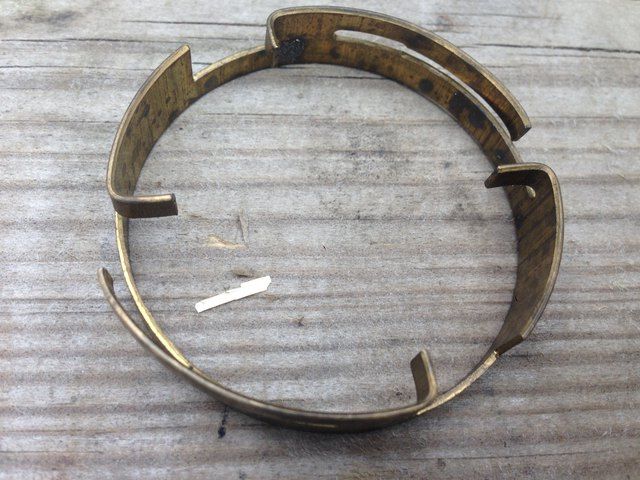

friktionshuelse-mod55-nos8euro



innerer-antreiber-mod55ohne-bremse-1961nos27euro
Planetenradträger kompl.

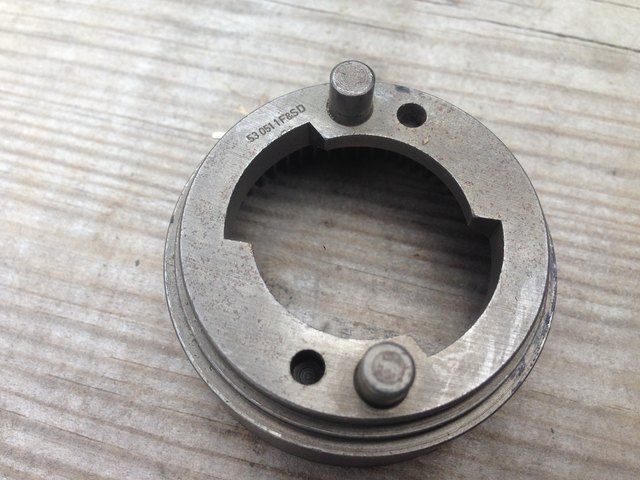

grosses-planetenrad-mod55-1961nos15euro

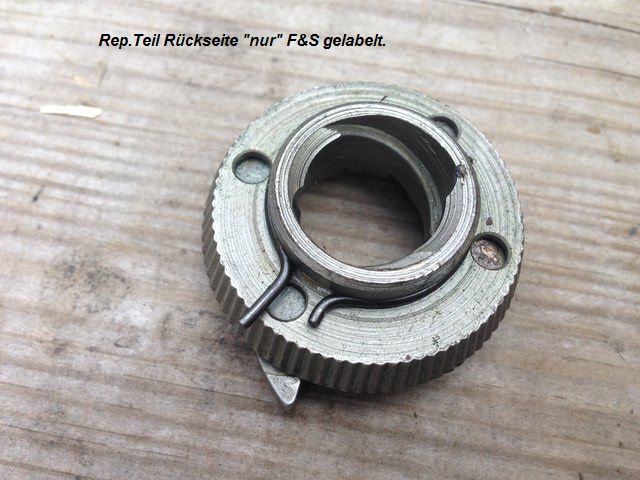

bremskonus-mod55-nos-15euro



bremskonus-mod55-nos-22euro

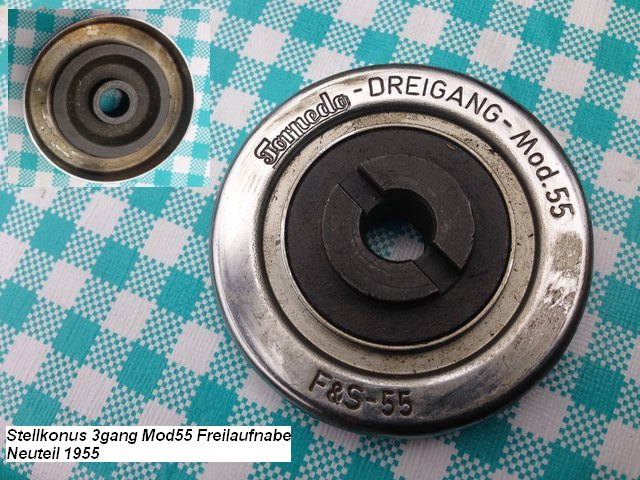

stellkonus-sachs-mod55-vb28euro
nos stellkonus-sachs-mod55-vb28euro.jpg Erstprägung

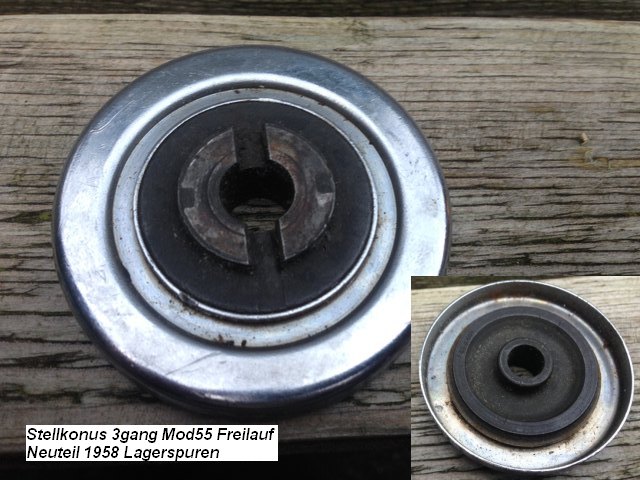

stellkonus-sachs-mod55-15euro
nos stellkonus-sachs-mod55-15euro.jpg
Vorrätig:
nos 57-gestempelt 18,00 Euro
nos B-gestempelt 15,00 Euro
nos D-gestempelt 15,00 Euro

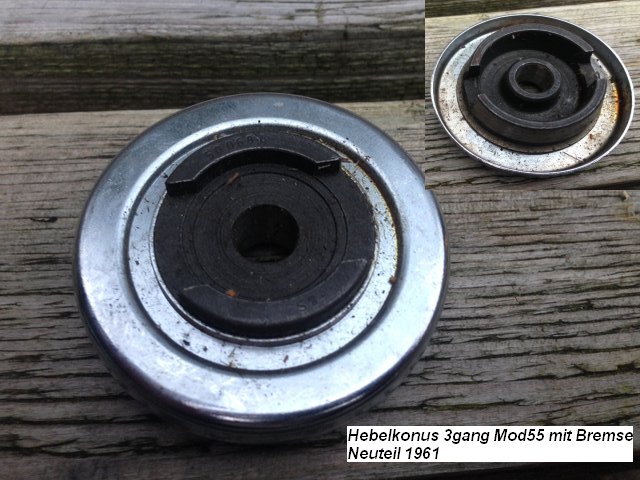

hebelkonus-sachs-mod55-15euro
nos hebelkonus-sachs-mod55-15euro.jpg










Eine Sachs Dreigang Modell55 überholt und im Mielerad erneut eingespeicht.
Betrachtungen zur verlegten Schaltansteuerung, Schalter überholt.


miele-werke-guetersloh-mit-sachs-dreigang



lagerware-union-speichen-im-laufrad



mod55-einbau-situation
Um ein Sachs-Dreigang Laufrad einzubauen gilt es zu beachten:

Vorher das Lagerspiel über die beiden Kontermuttern (mit der Sicherungsscheibe dazwischen) einstellen.
Im obigen Foto gekennzeichnet mit "x".
Das Lagerspiel ist zu stramm, wenn der Antreiber die Kette mitdreht und dadurch sich die Pedale beim Schiebevorgang drehen.
Das Lagerspiel ist zu lose, wenn das Laufrad im Rahmen wackelt.
Das ist auch zu sehen, wenn sich der Abstand zwischen Staubdeckel und Nabenhülse "verändern" läßt.
Die Anordnung aller Teile setzt eine eingebaute lange Achse in der Dreigang Mod55 voraus.



defekter-klickschalter
Einen defekten Sachs-Dreigang Klickschalter würde ich ersetzen oder reparieren.
Das Bild im Bild zeigt schrotte Klicker-Federn.

mod55-gegenhalter

mod55-umlenkrolle

mod55-bowdenzug

mod55-einstell-lehre
Die obige Fotoabfolge zeigt die Verlegung des Bowdenzuges.
Die Einstell-Lehre ist schön, aber nicht notwendig.



eine-dreigang-mod55-einbausituation

Obige Arbeit kostete inkl. Mwst 210,00 Euro.
Obiges Fahrrad wäre ohne einen reparierten Dreigangschalter nicht voll nutzbar.
Die Schaltung würde immer noch nicht funktionieren.



Sachs Torpedo-Mädchen



Noch nicht genug gesehen?

Vergleich mit der Sturmey Archer AW .

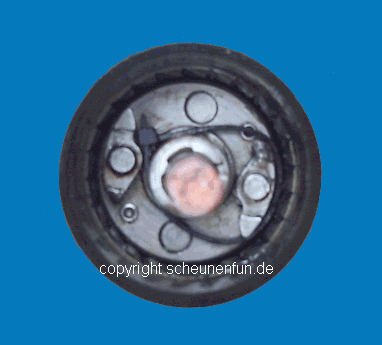

Mehr Bilder aus der Nabe .
