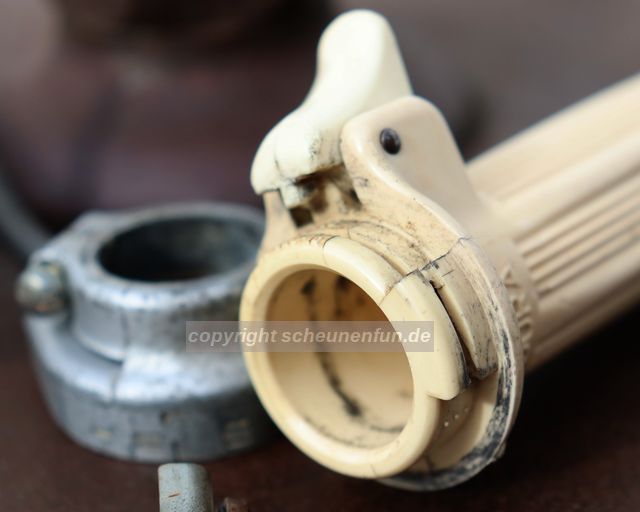

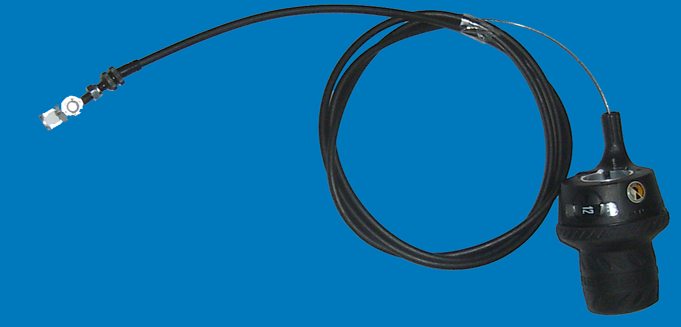

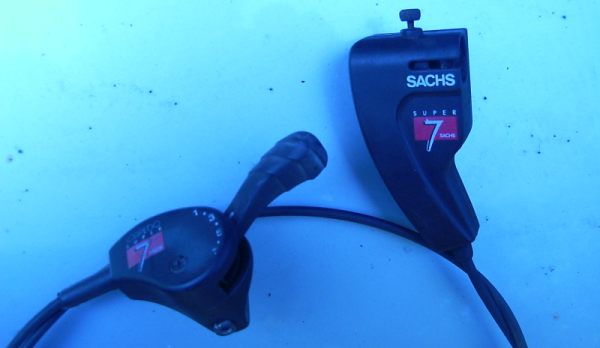

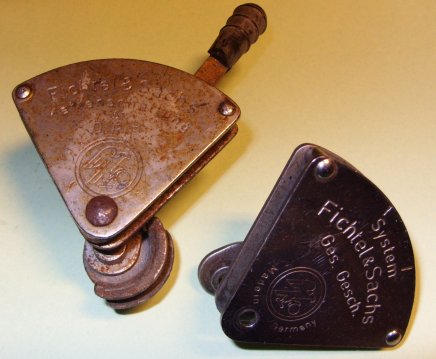

Fichtel & Sachs Klickschalter, Lenkstangen-Umschalter und Kulissen-Hebelschalter


Sachs Bilderdienst
Fortsetzung folgt

Wo?
Hier
Wo sonst?

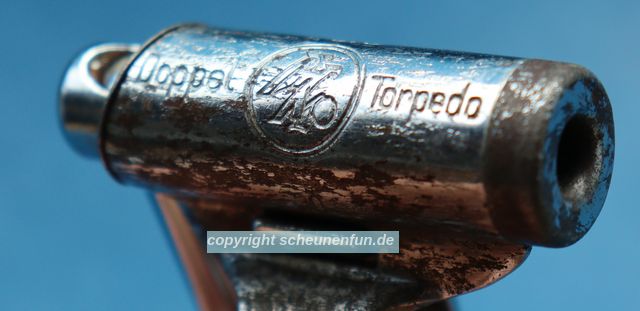

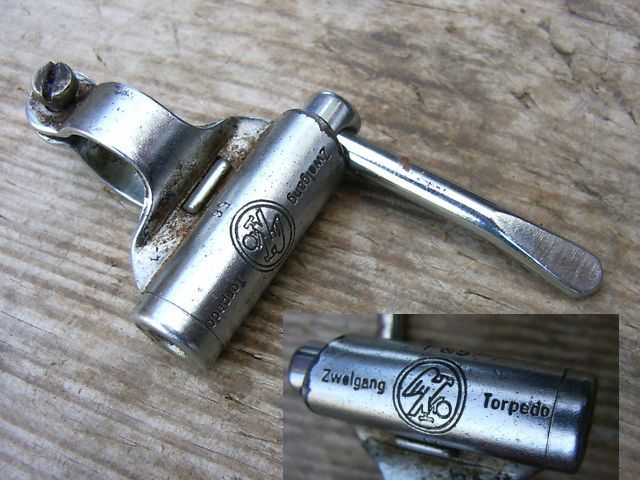

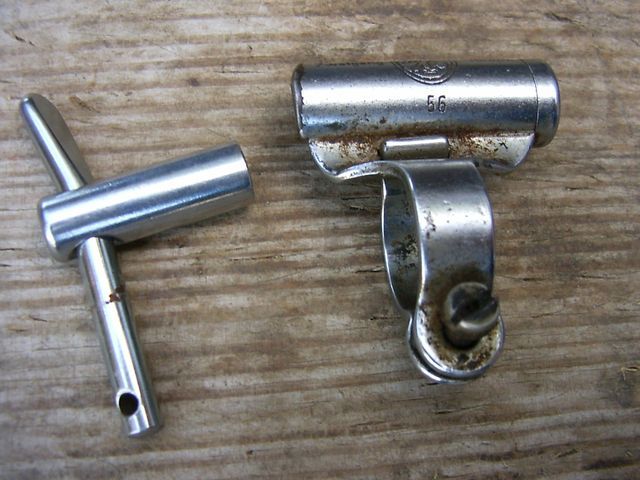

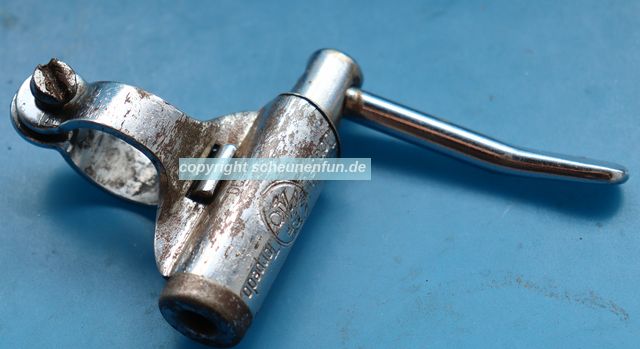

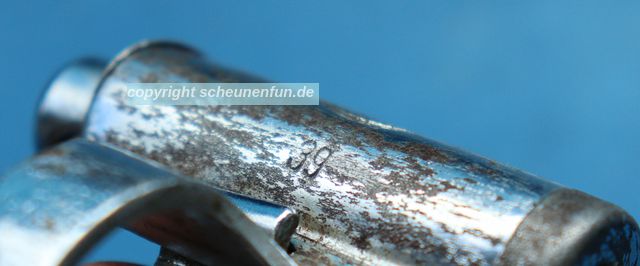

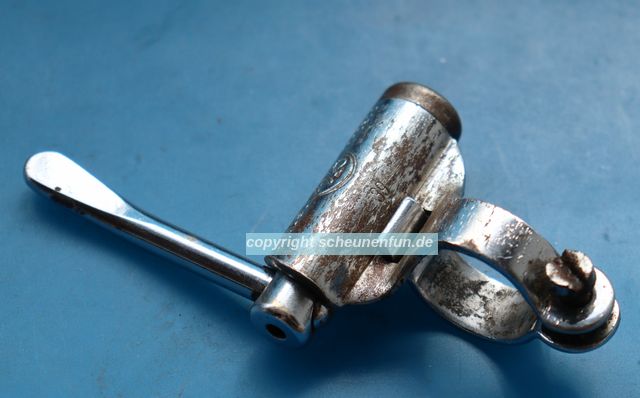

Zweigang Nabe Baujahr 1904 - 54 Doppeltorpedo

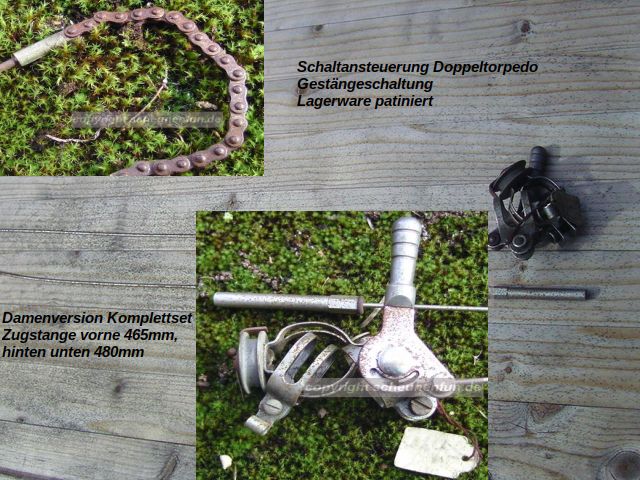

rar nos patina schaltset-doppeltorpedo-gestaengeschaltung-vb150euro.jpg
Diese Torpedo-Zweigang-Schaltung war nie verbaut und kann bedingt aufpoliert werden.
Lagerware neu, lediglich leicht angerostet.





Gebrauchte und geprüfte Ware mit Funktion, Versand auf schriftl. Anfrage

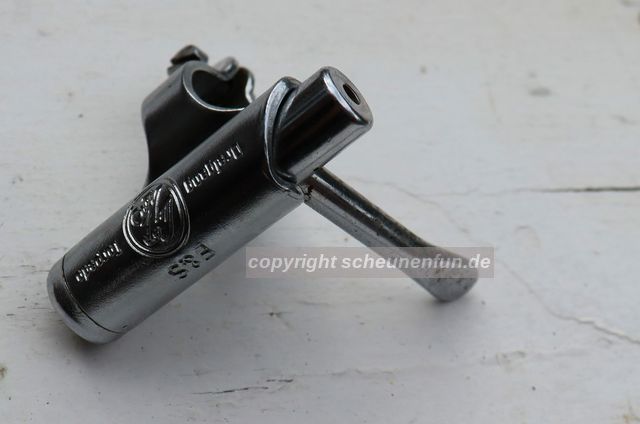

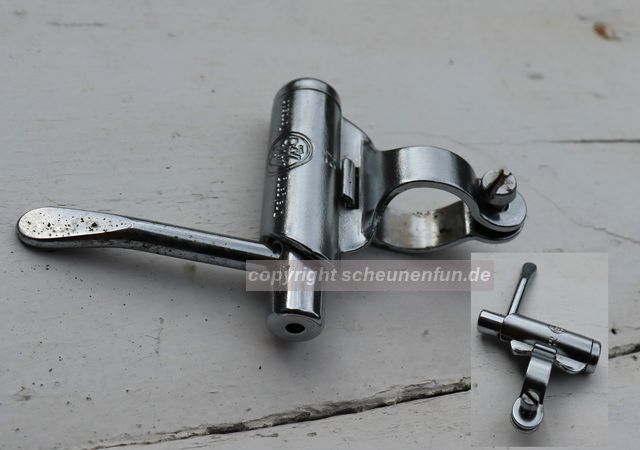

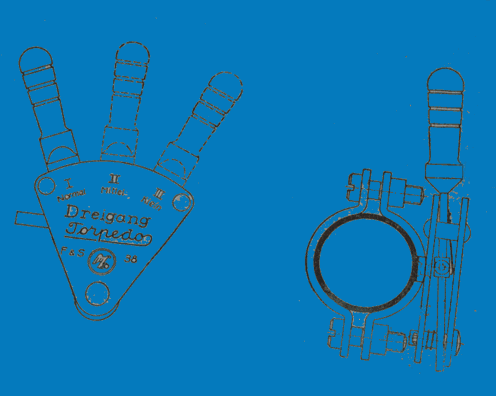

Dreigang Naben Baujahr 1924 - 56 Modell 29 und Modell 53



Schaltweg Mod29 + Mod53 verwertbar.
Gebrauchte Ware Versand auf schriftl. Anfrage

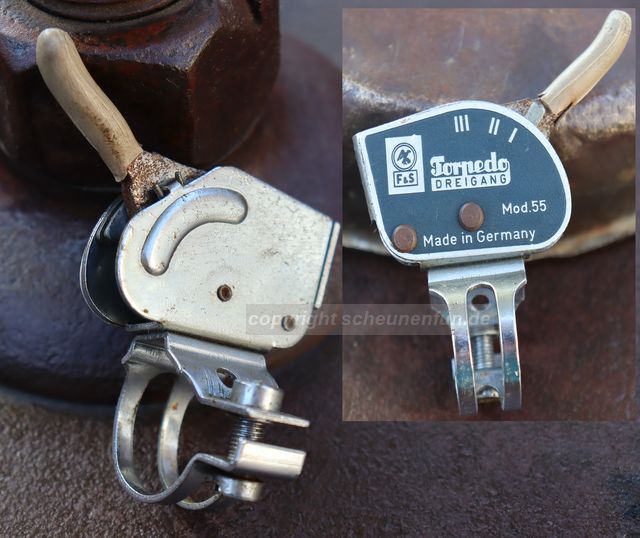

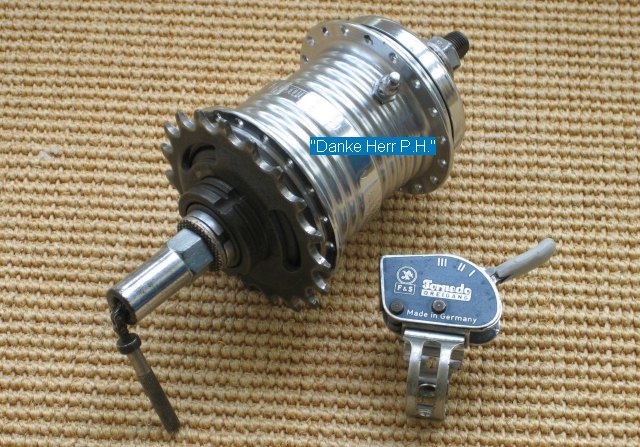

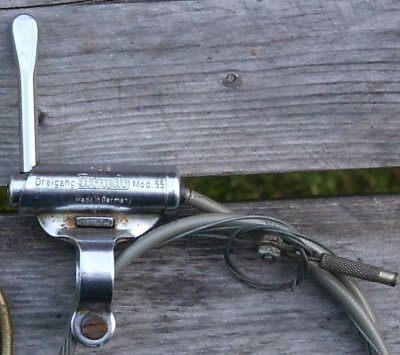

Dreigang Naben Baujahr 1955 - 61 Modell 55
Identischer Schaltweg bis Mod H3111.




Preis Schalter 30,00 Euro, bei Kauf Komplettset 55(Nabe+Ansteuerung).
Gebrauchte F&S-Ware in Original-Zustand, Feder ungewechselt, Plaettchen unzerkratzt.
Versand auf schriftl. Anfrage.

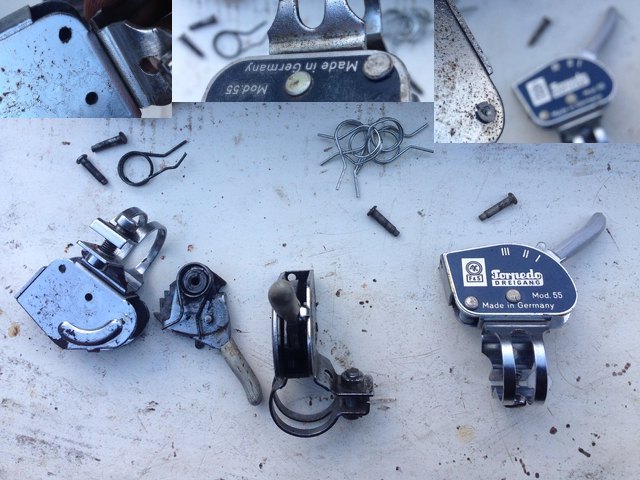

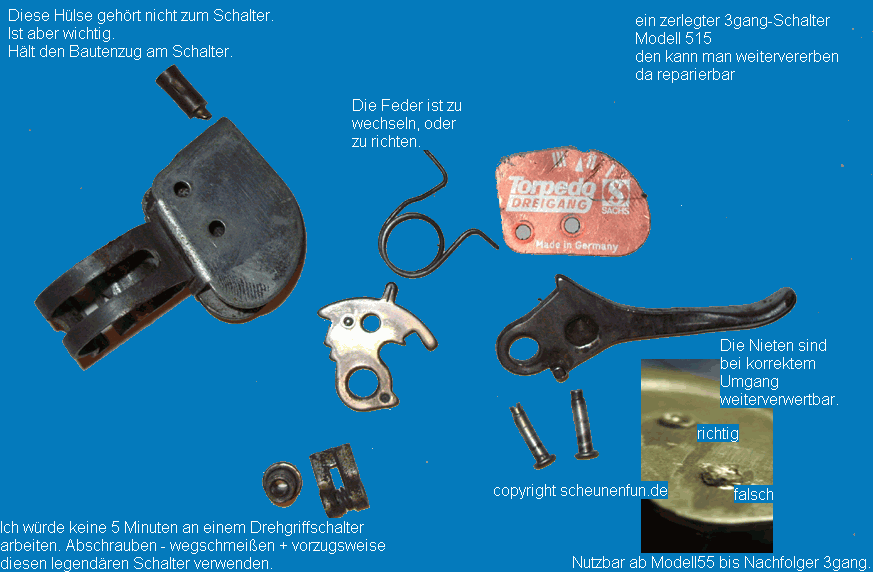

Torpedo Dreigang, Klickschalter-Reparatur:

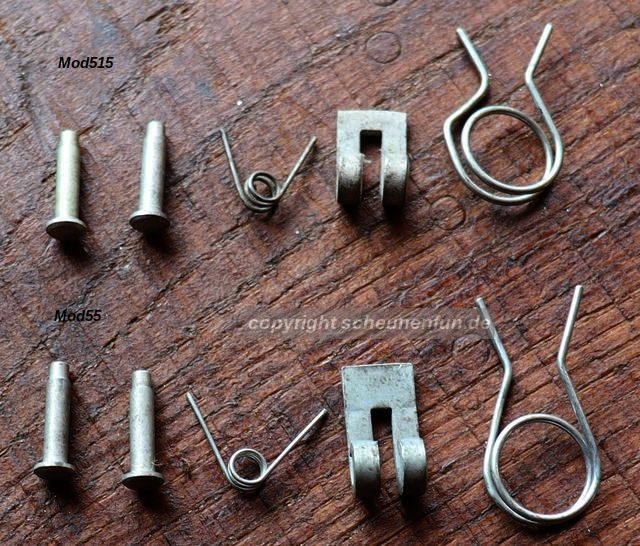

Klickschalter Mod55 50er Jahre, blau, Revison 35,00 Euro (alle obigen Teile werden erneuert).
Sachsschalter Mod515 60er Jahre, rot, Revison 30,00 Euro (alle obigen Teile werden erneuert).

Der Revisions-Preis beinhaltet:

Kommunikation Auftragserteilung.
Zerlegung eines zugesendeten Schalters, Reinigung.
Schrott wird durch original F&S-Teile ersetzt.
Kommunikation Rückversand DHL-Paket 2kg zzgl. (Preise siehe ).



Fazit defekte Schalter:

Mein Schwerpunkt liegt darin Klicker zu revidieren, Aufwand pro Stk. ca. 30-40 Min.
Wers schneller und guenstiger kann, Glueckwunsch.
Ich repariere F&S-Schalter und verkaufe sie.
Die halten dann 25 Jahre, also nicht wie bei KFZ "finanzieller Totalschaden".
Gelegentlich ein Tropfen Oel pro Jahr in die Mimik... das kann nicht schaden.




Prinzipfoto

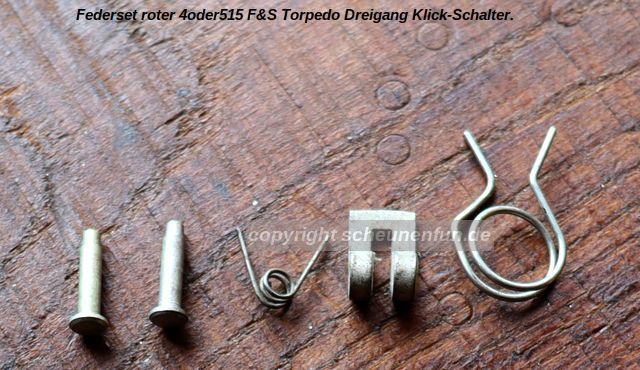

1x nos federset-torpedo-dreigang-schalter515-20euro.jpg
1x nos federset-torpedo-dreigang-schalter55-25euro (Abbildung siehe oben)

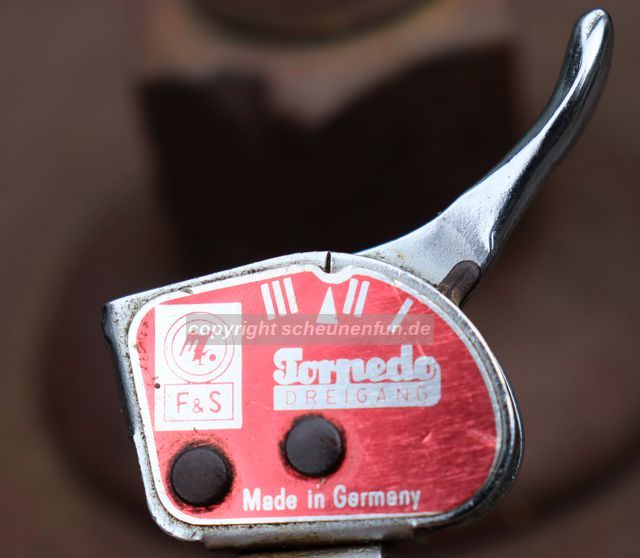

Dreigang Naben Baujahr 1961 - 75 Modell 415 und 515

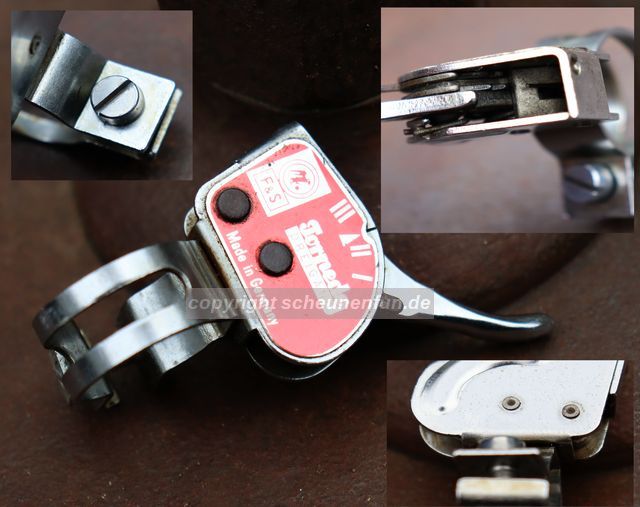

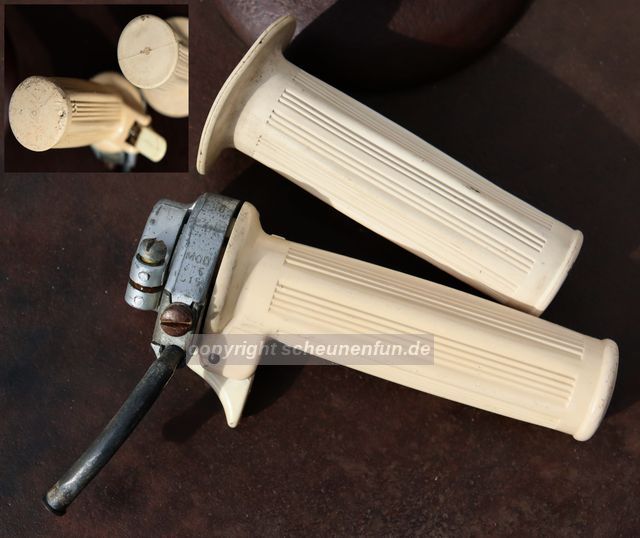

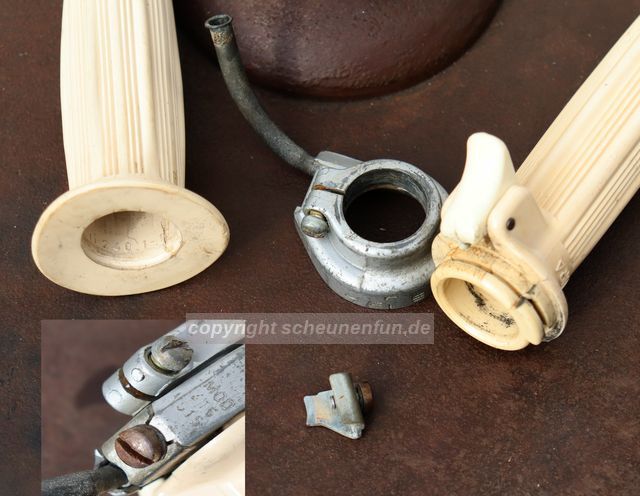

Preis Griffset 48,00 Euro, bei Kauf Komplettset 515 (Nabe+Ansteuerung), oder Montage vor Ort.









Preis Schalter 40,00 Euro, bei Kauf Komplettset 515 (Nabe+Ansteuerung).





Preis Schalter 26,00 Euro, bei Kauf Komplettset 515(Nabe+Ansteuerung).
Gebrauchte F&S-Ware in Original-Zustand, Feder ungewechselt.

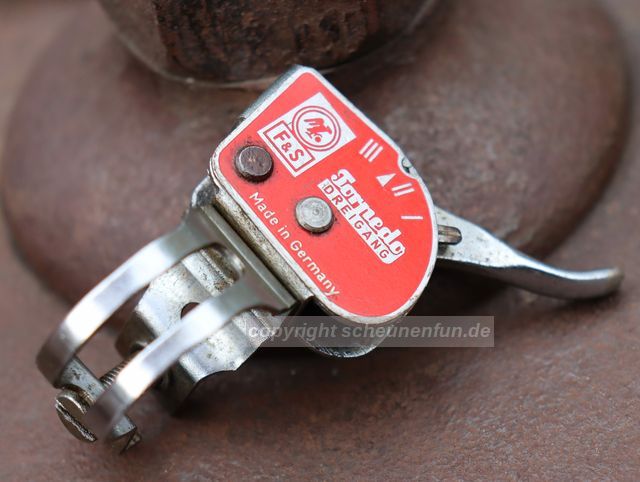

Zu Schreibschrift-Dreigang.
Versand auf schriftl. Anfrage.

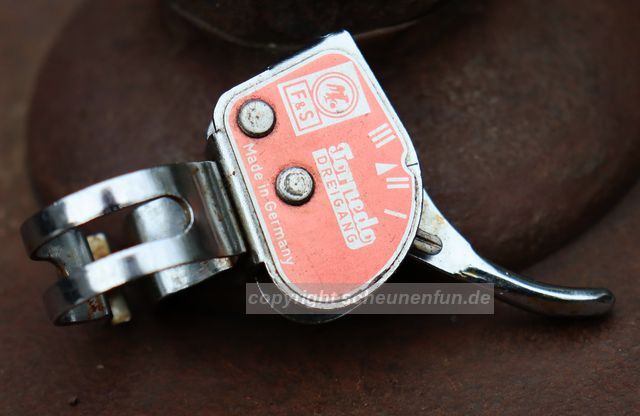

Preis Schalter 26,00 Euro, bei Kauf Komplettset 515(Nabe+Ansteuerung).
Gebrauchte F&S-Ware in Original-Zustand, Feder ungewechselt.

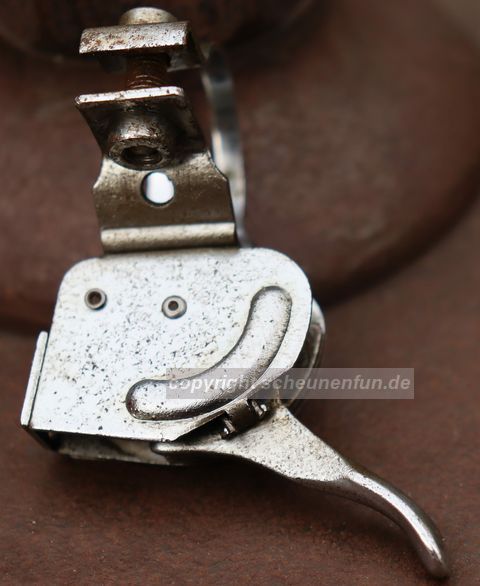

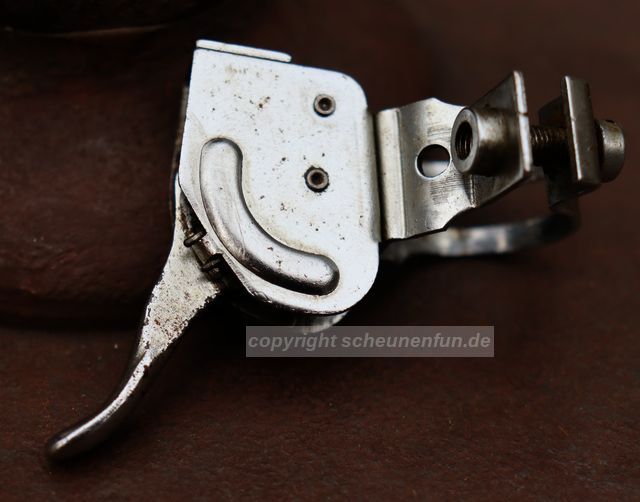

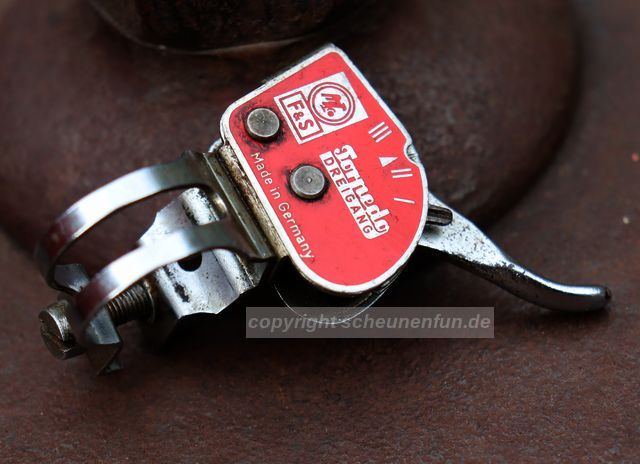

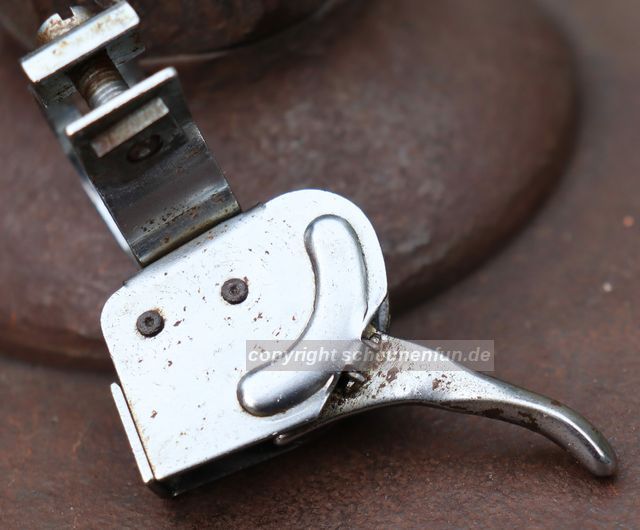

Diese Erscheinung des roten Klickers "gehoert" zu den fruehen Schreibschrift-Dreigang.
Versand auf schriftl. Anklage.

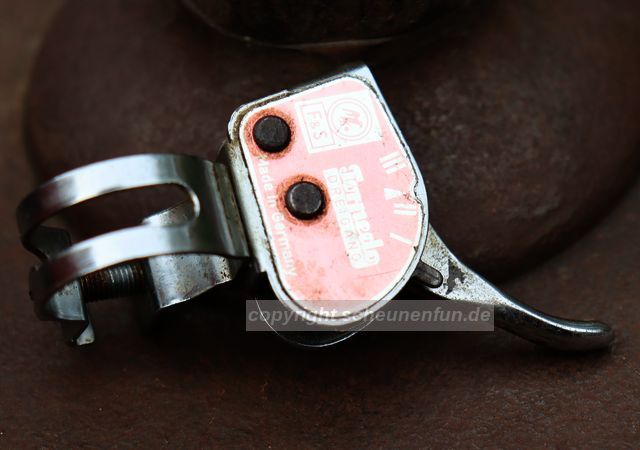

Preis Schalter 20,00 Euro, bei Kauf Komplettset 515(Nabe+Ansteuerung)
Gebrauchte F&S-Ware in Original-Zustand, Feder ungewechselt.
Versand auf schriftl. Anfrage.





Preis Schalter 16,00 Euro, bei Kauf Komplettset 515(Nabe+Ansteuerung).
Gebrauchte F&S-Ware in Original-Zustand, Feder ungewechselt.
Versand auf schriftl. Anfrage.

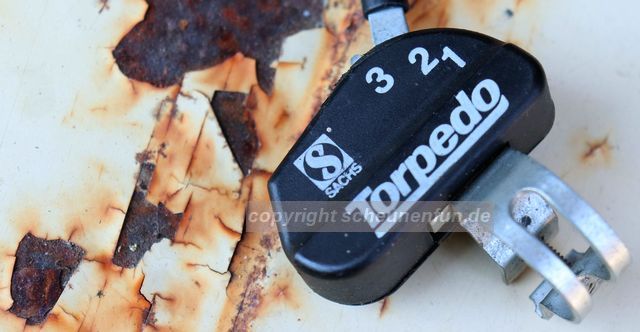

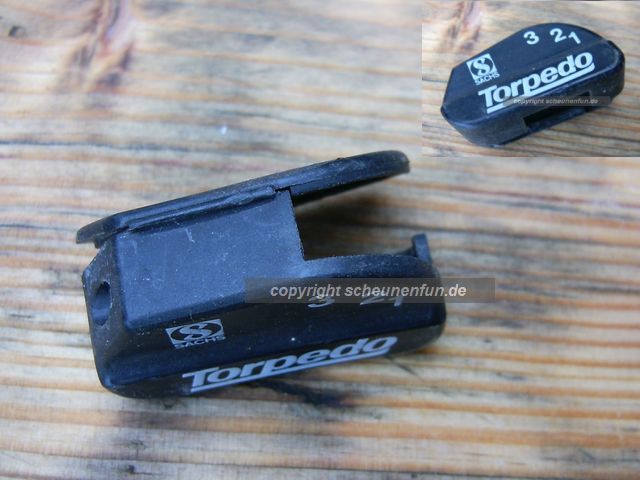

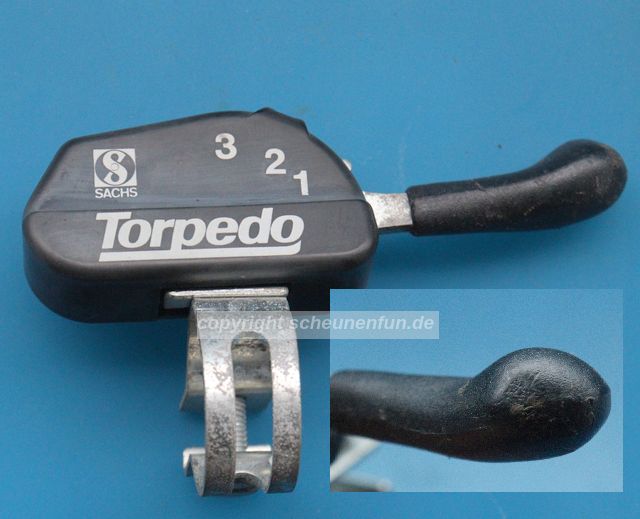

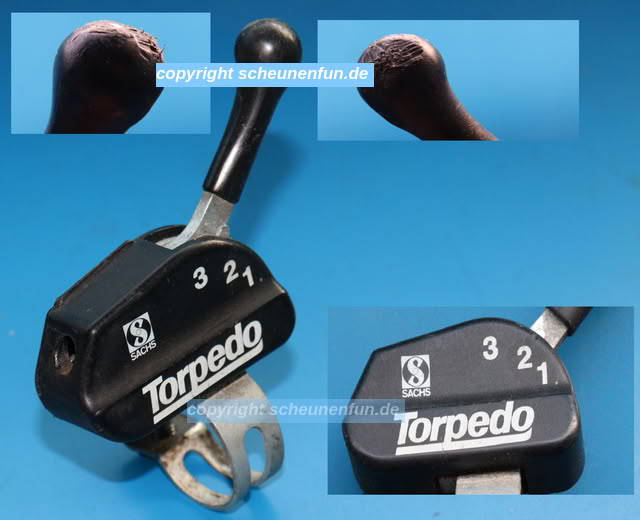

Dreigang Naben ab Baujahr 1975 Modell H3111


Preis Schalter 15,00 Euro, bei Kauf Nabe und Schalter.

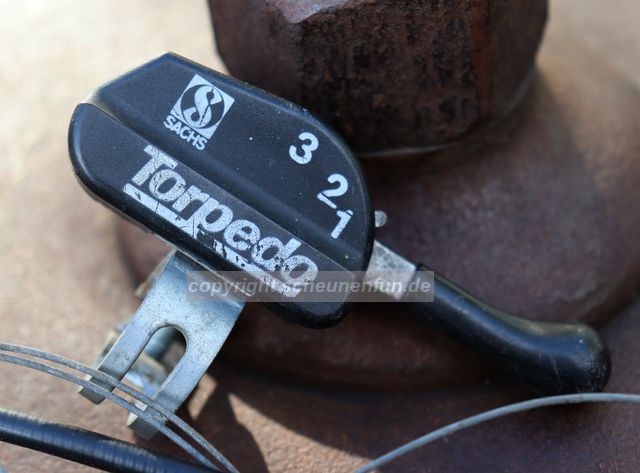

Prinzipfoto: Es kommt ein Sachs-Schalter schwarz (nicht T3 oder Replik).
Gebrauchte Ware Versand auf schriftl. Anfrage

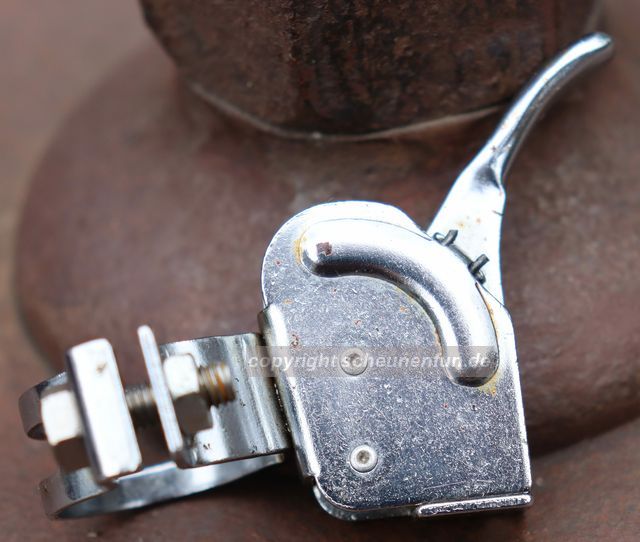

(Alternativ ebenso mit Sram-Schalter T3 gemarkt verfuegbar, auf Anfrage.)

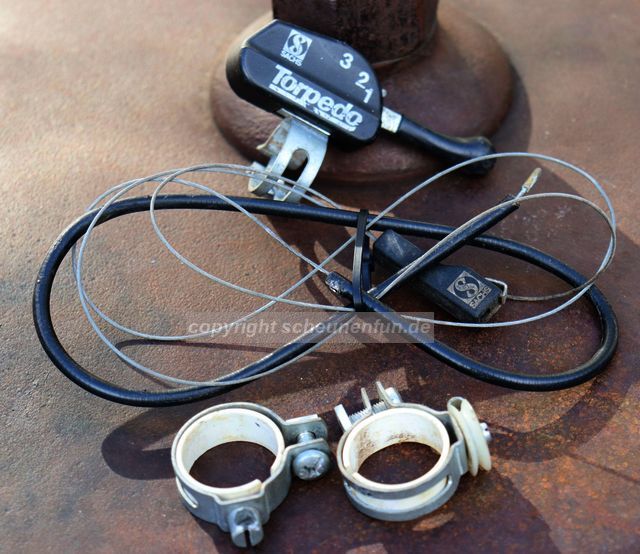

Fuer Klickfix-Kettchen, auch verwendbar fuer Gang 2-4 der Pentasport 2zug.
Preis Schalterset 25,00 Euro, bei Kauf Komplettset h3-,5111 oder 515 (Nabe+Ansteuerung).
Prinzipfoto: Es kommt ein Sachs-Set schwarz (nicht T3 oder Replik).

Gebrauchte Ware Versand auf schriftl. Anfrage.
Hierbei ist die Huellen- und Zuglaenge anzugeben.
Fazit, Kinderrad-Ansteuerung geht nicht an 28"-Omafahrrad.





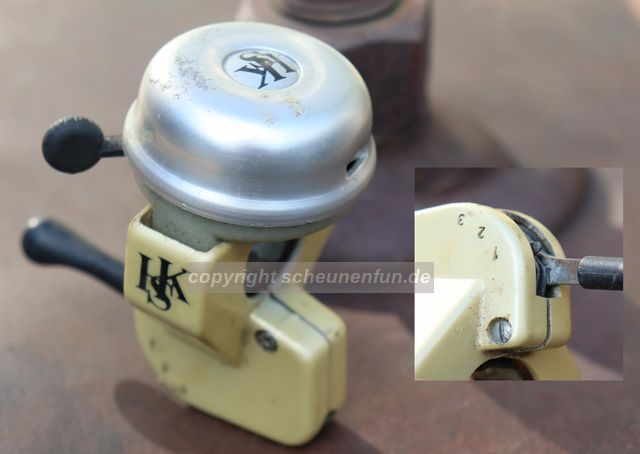

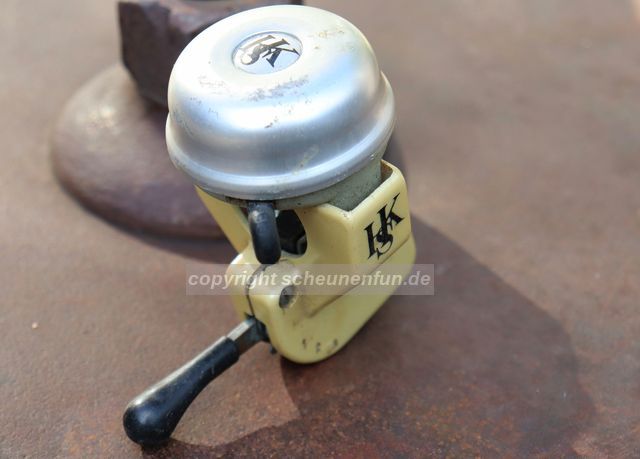

Preis Schalter 20,00 Euro, bei Kauf Komplettset H3111 (Nabe+Ansteuerung).
Gebrauchte Ware Versand auf schriftl. Anfrage

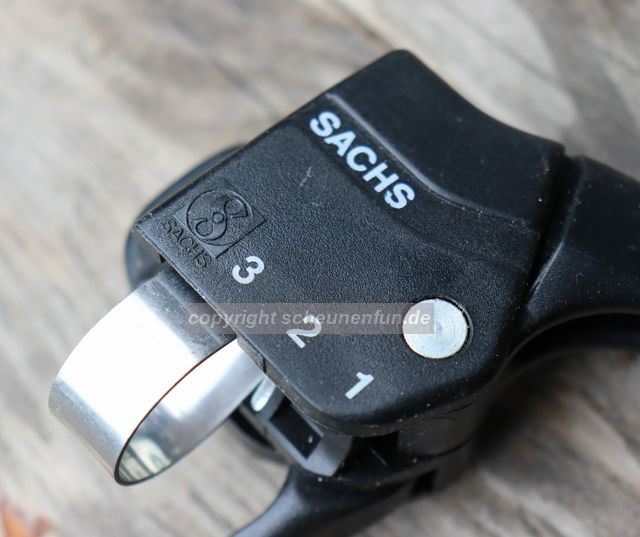

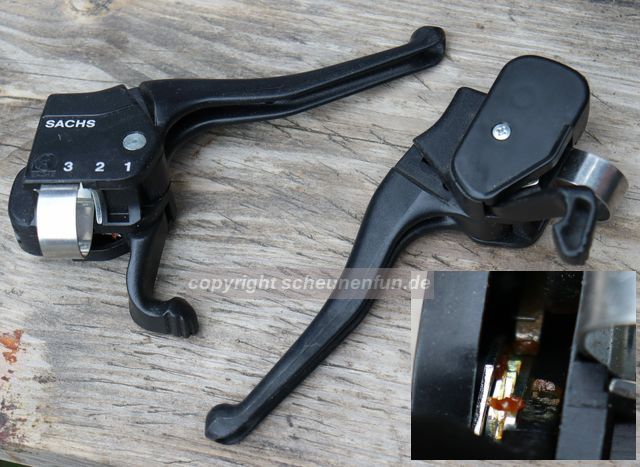

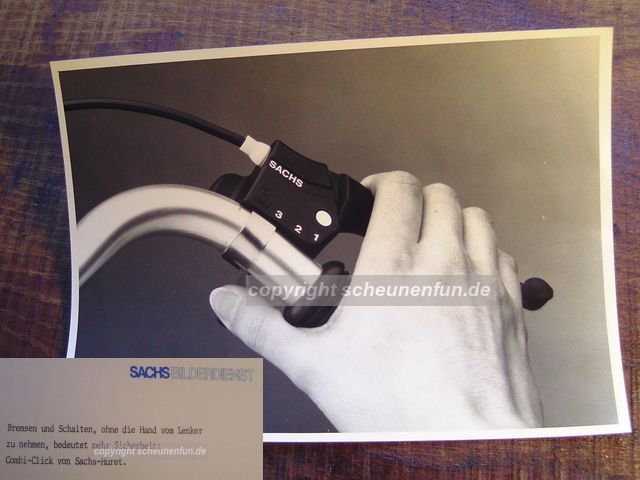

1x nos combi-clickschalter-dreigang-h3111-sachs-huret-35euro.jpg
Preis Schalter 25,00 Euro, bei Kauf Komplettset H3111 (Nabe+Ansteuerung).








Zum Rep.-Austausch
Gebrauchte Ware Prinzipbild, Preis u. Versand auf Anfrage
Prinzipbild = Abweichungen in der Beschaffenheit

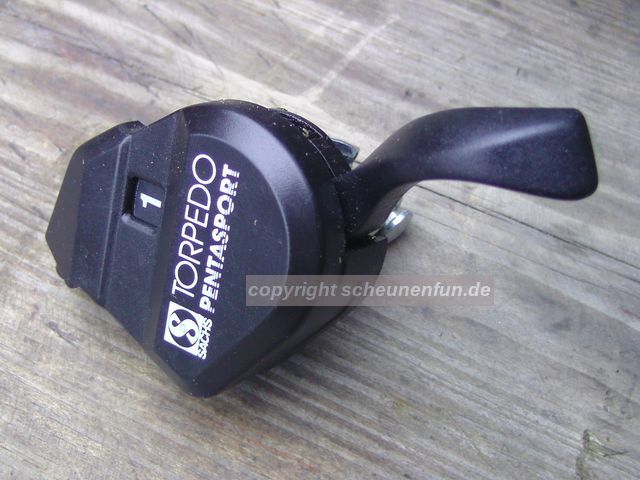

Fünfgang Naben ab Baujahr 1987 Modell Pentasport H5111 Zweizügige Version

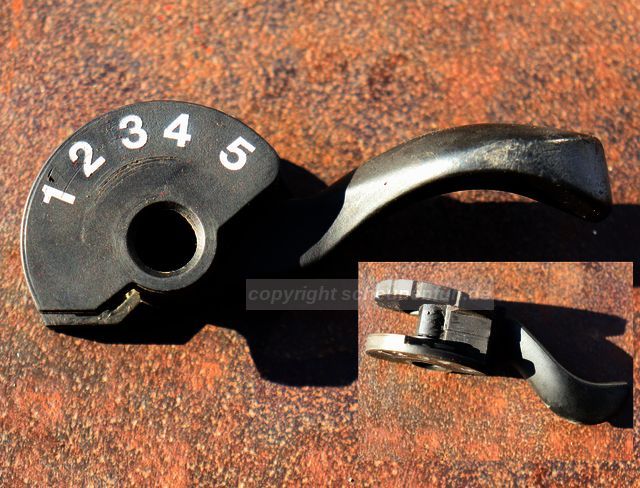

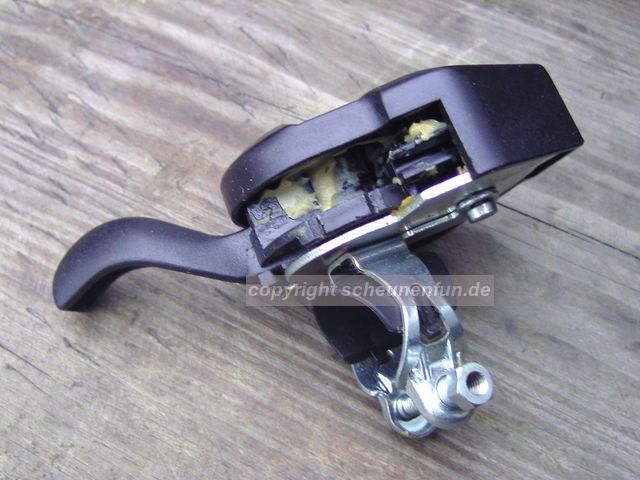

Hebel erste Ausgabe (Sichtfenster).
Prinzipfoto: Gepruefte Ware, Versand auf schriftl. Anfrage
Bei Revision eines zugesendeten und defekten Schalters, kostet obiges Bauteil 10,00 Euro




Fuer erste Ausgabe (Sichtfenster).
Prinzipfoto: Gepruefte Ware, Versand auf schriftl. Anfrage
Bei Revision eines zugesendeten und defekten Schalters, kostet obiges Bauteil 5,00 Euro




Bei Revision eines zugesendeten und defekten Schalters, kostet ein obiges Bauteil 10,00 Euro
Ich reparier mit gebr. und gepr. original F&S-Teilen, mit Replika kenne ich mich nicht aus.

Zur Beachtung:

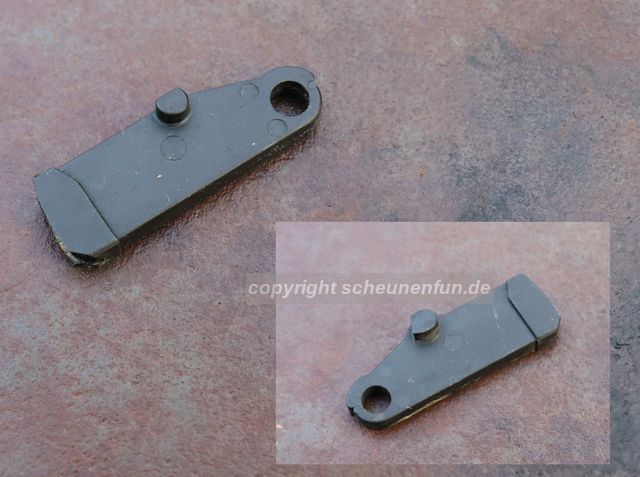

Wer aufmerksam obige Fotos betrachtet, sieht einen Unterschied bei den Schiebern "erste Version" Sichtfensterschalter.
Bei einer beauftragten Revison brauchen Sie darueber nicht nachdenken, Konditionen siehe bitte .



Hinweise zur Selbsthilfe .




Die Revision eines "erste Version"-Schalters kostet 30,00 Euro zzgl. Teile.
Prinzipfoto: Ich revidiere zugesendete Schalter mit gebrauchten und geprueften Ersatzteilen.
Sie weichen von der Optik zum gezeigten Objekt ab, ich zeige oben moegliche Schwachpunkte.










Prinzipfoto:

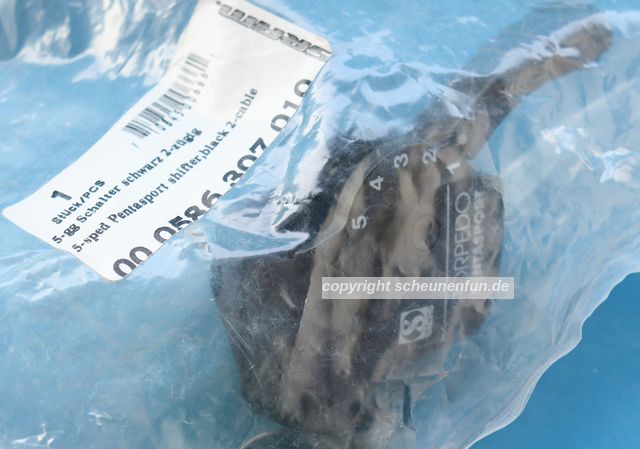

Es kommt eine Lagerware Pentaschalter, die harten Fettanhaftungen sehen unterschiedlich aus.
Der Schalter ist bitte selbst zu revidieren, siehe oben "Hinweise zur Selbsthilfe".
Ebenso koennen Lagerspuren an der Abdeckung zu sehen sein.
Auf Anfrage "zu makellos", sichte ich meinen Fundus und mache gerne ein individuelles schriftliches Angebot.








Geprüfte Ware, kommt wie abgebildet, Versand auf schriftl. Anfrage











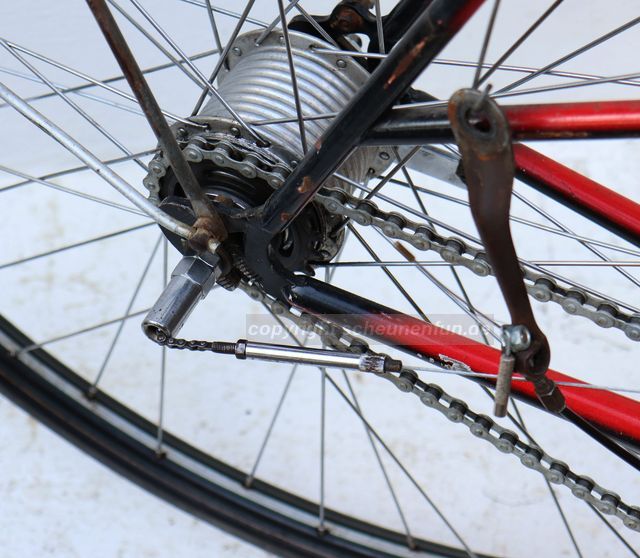

Dauerbrenner der Anfragen = Dauerbrenner der Antworten

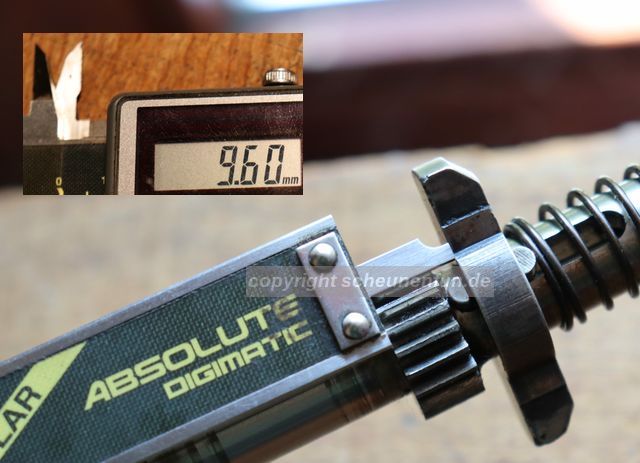

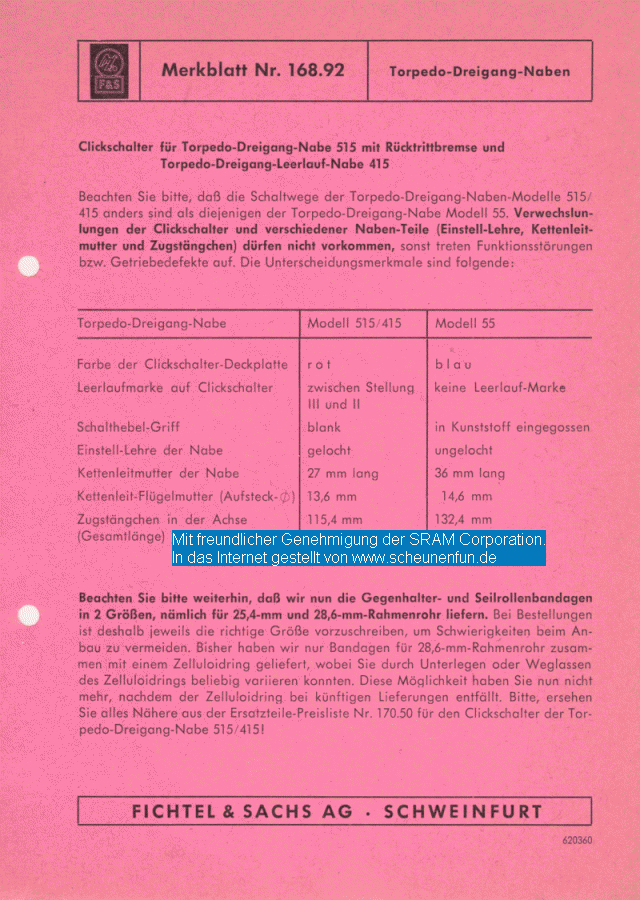

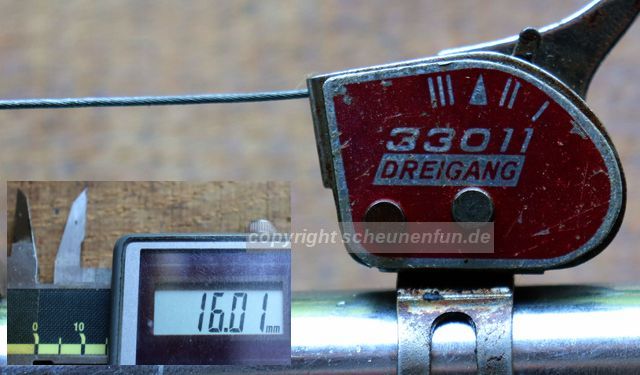

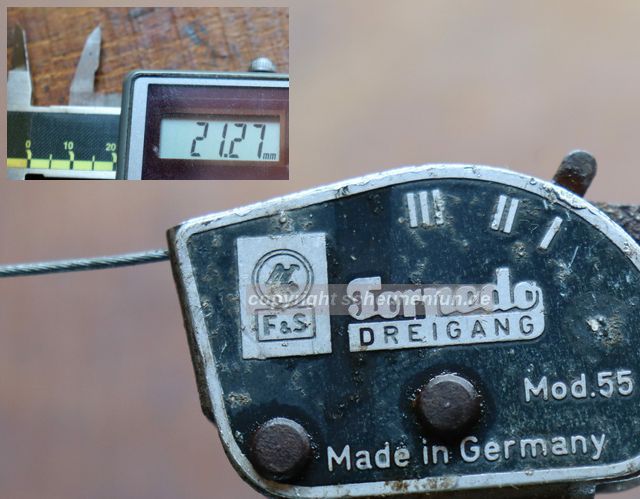

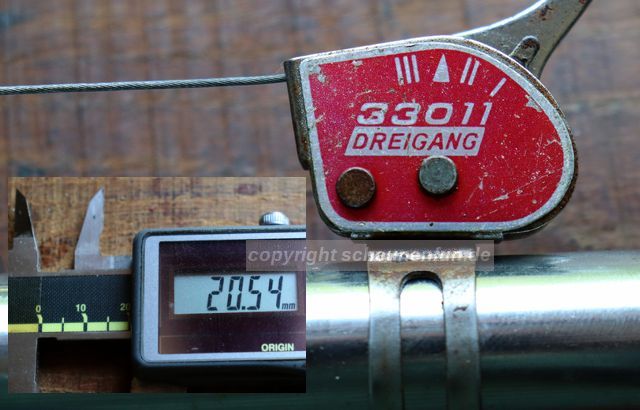

Die Schaltwege der Sachs-Dreigangschalter








Anmerkung: Dieser Schalter "darf" als Raritaet betrachtet werden, Nachruestschalter genannt.


Anmerkung: Diese Fluegelmutter "darf" als Raritaet betrachtet werden, ich ordne sie der Mod53 zu.

























Daraus folgt:

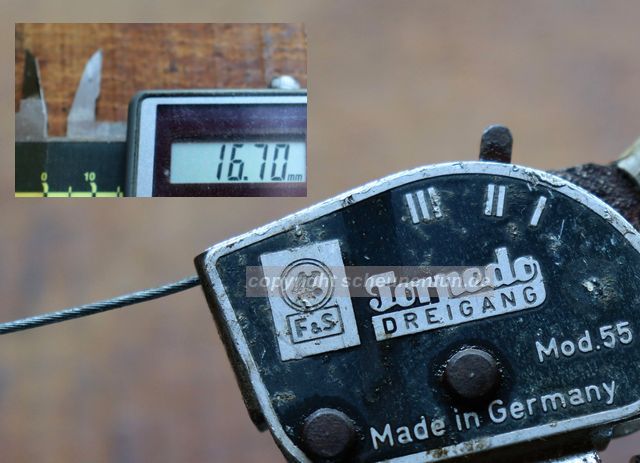

Mod55 Differenz-1 = 7,1 mm
Mod55 Differenz-2 = 4,6 mm gerundet
Schaltweg insges. = 11,7 mm

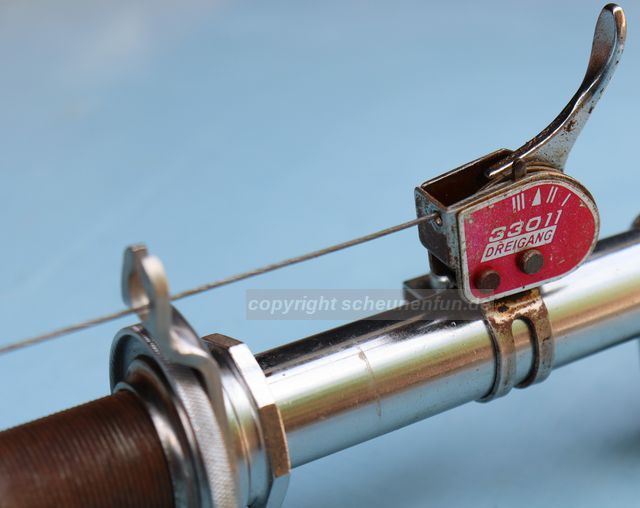

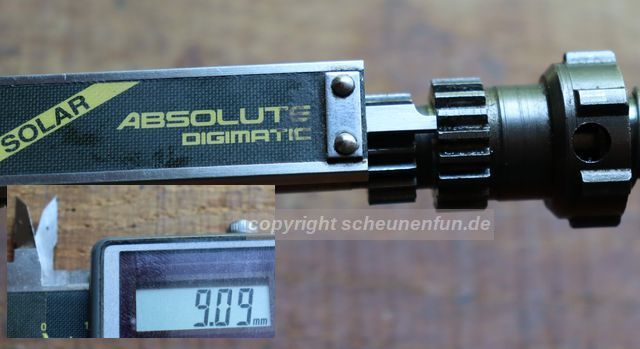

Mod515 Differenz-1 = 6,9 mm gerundet
Mod515 Differenz-2 = 4,5 mm gerundet
Schaltweg insges. = 11,4 mm

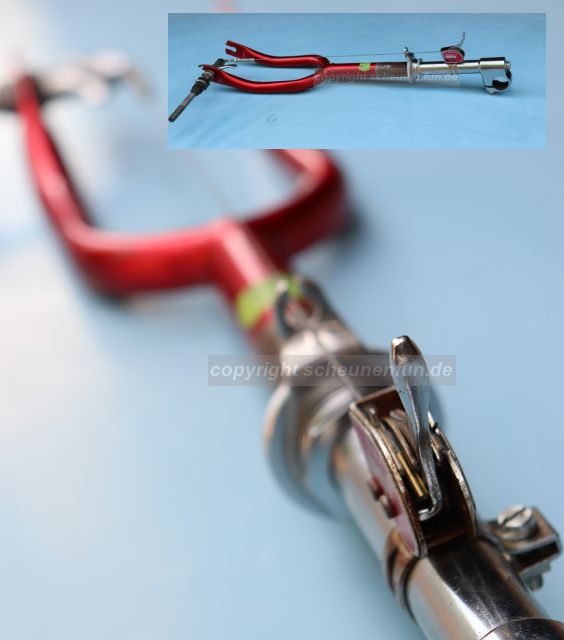

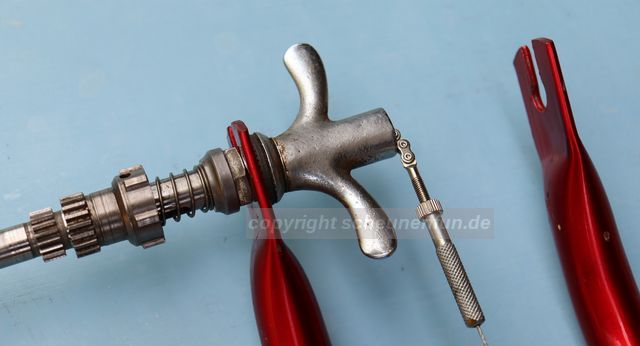

Durch Tests und Vergleiche erhaertete Aussagen, werden hier selbstredend wie ueblich dem Fichte & Knacks Allgemeinwohl zur Verfuegung gestellt.
Und ich wuensche gerade Ihnen viel Freude bei der Verfolgung meiner Sachs-Recherchen und alles Gute im F&S-Nabenleben.
Angaben ohne Gewaehr, freiwillige Selbstkontrolle, Nachahmungstrieb ausduecklich unheilbar erwuenscht, Vergleichswerte gerne gesehen.
Hochachtungsvoll Dr. Torpedo Forever







Fazit:
Hugh... Fichte & Knacks hatte "schon 1962" gesprochen.

Fuer mich kein Grund selbiges nicht erst jetzt zu ueberpruefen.

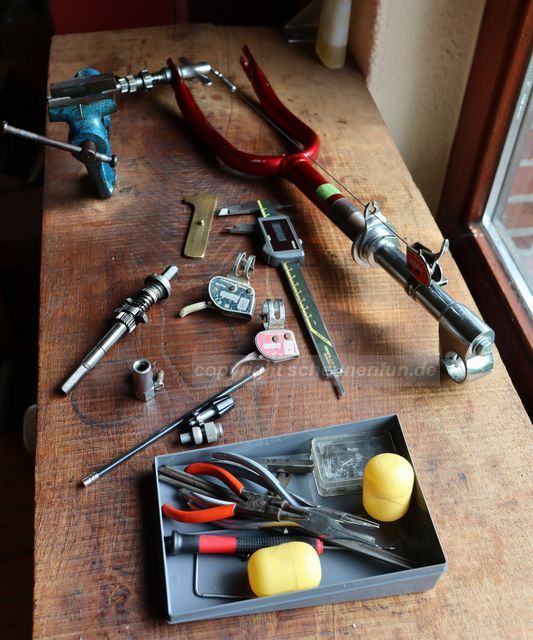

Sowohl in der Konstruktionsabteilung, ebenso am real existierenden Objekt.
Es gibt einen Unterschied, der faellt nicht in den Bereich "Vernachlaessigungs-Toleranz".

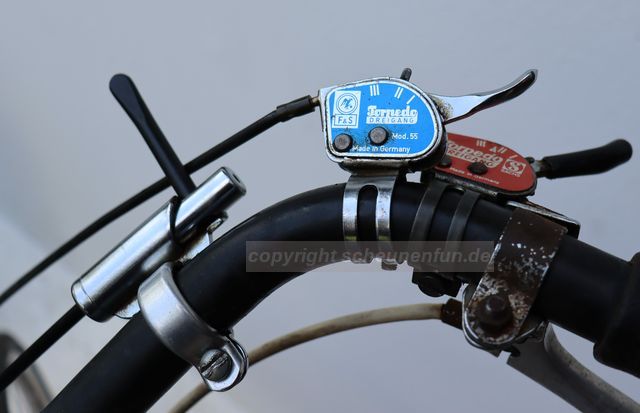

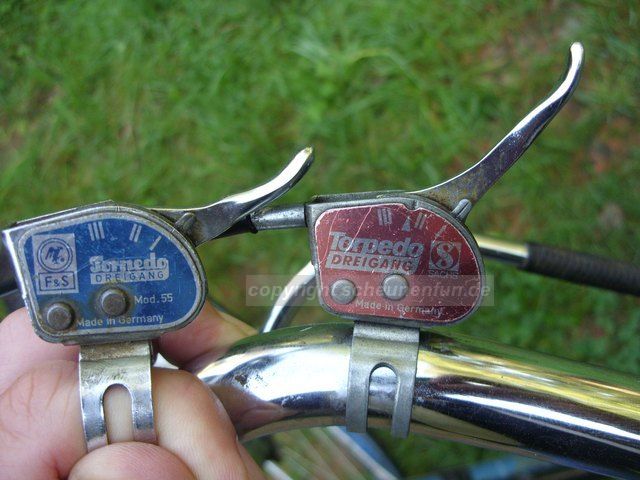

Wenn Sie mich fragen: Kann ich bei Mod55 einen blauen Schalter durch einen roten ersetzen?
Die Antwort lautet: Nein.



Fortsetzung folgt bei Zeiten mit diesen Objekten.

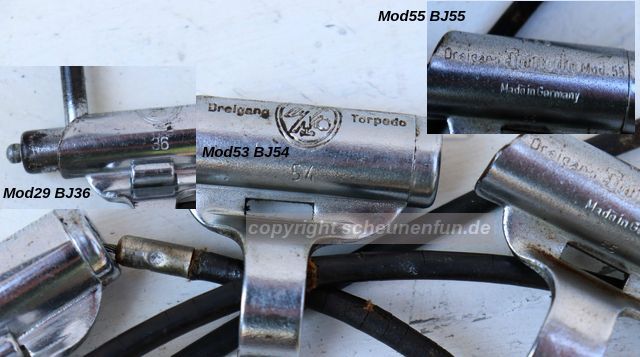

Wenn Sie mich fragen: Kann ich einen der obigen Schalter aus Foto "schaltwegermittlung-sachs-mod29-53und55-lenkerhebelschalter.jpg" kaufen?
Die Antwort lautet: Nein, benoetige ich fuer Schaltversuche und steht kein Preis dran.

Wenn Sie dann sagen: Ich wollte ja nur mal gefragt haben.
Die Antwort lautet: Ja, kein Problem.
