Die Torpedo-Freilaufnabe der Fichtel & Sachs A.-G.

Datenstand ist 18.11.2018

Hauptabmessungen, technische Daten:

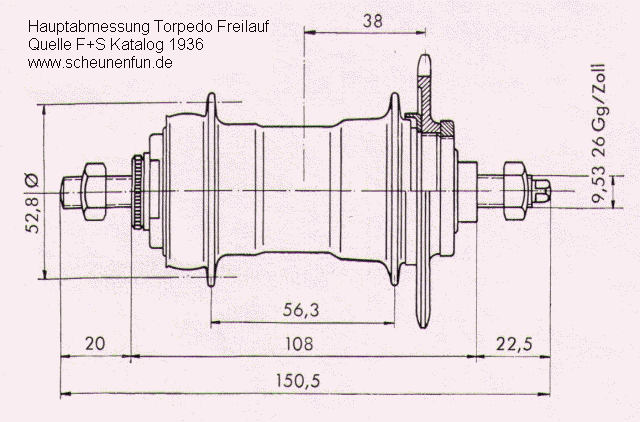

Hauptabmessungen der Torpedo

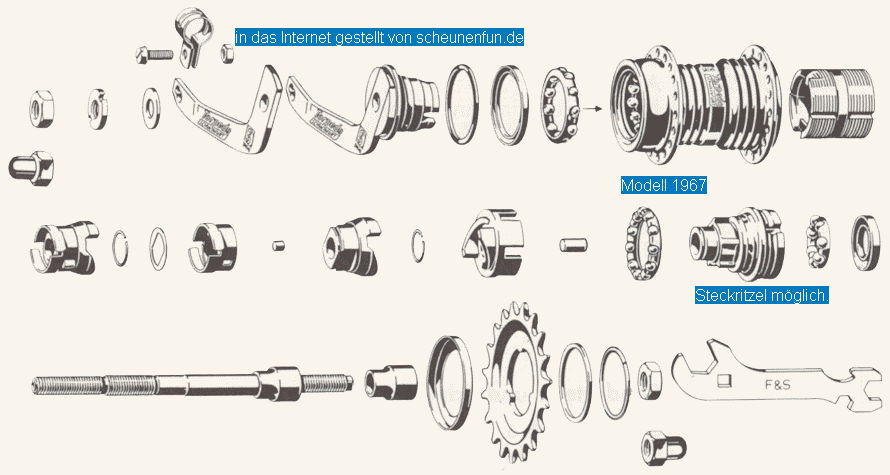

Teile-Listen und Infomaterial von Sachs .
Bremsverhalten und Verbesserung .







Naben zum Verkauf:



sachs-torpedo-wienberlin-fruehe1910er-jahre
sachs-torpedo-wien-berlin-fruehe-1910er-jahre
sachs-torpedo-wien-berlin-fruehe1910er-jahre
sachs-torpedo-wienberlin-fruehe1910er-jahre-vb225euro.jpg rare 36l in bester Torpedohof-Qualität
Die Nabe ist von mir "vorrevidiert", es handelt sich um 191xbis15-er Bauteile
Gebrauchtes Teil, Versand auf schriftl. Anfrage



wien-berlin-1913-40loch-nabenhuelse
wien-berlin-1913-40loch-bremsmantel
wien-berlin-1913-40loch-hebelkonus
wien-berlin-1913-40loch-vb195euro
fahrbare Kaiserzeit wien-berlin-1913-40loch-vb175euro.jpg Innengemarkte Teile durchgehend 3
Teile kommen wie abgebildet, weiter revidiert auf Anfrage.
Gebrauchtes Teil, Versand auf Anfrage



09-torpedo-freilauf-wien-berlin-1924-revidiert-vb125euro
09-torpedo-freilauf-wien-berlin-1924-revidiert-vb-125euro
Gebrauchte Ware, Versand auf Anfrage



wien-berlin-torpedo-bj25-wie-abgebildet-vb125euro
Gebrauchte Ware Versand auf Anfrage

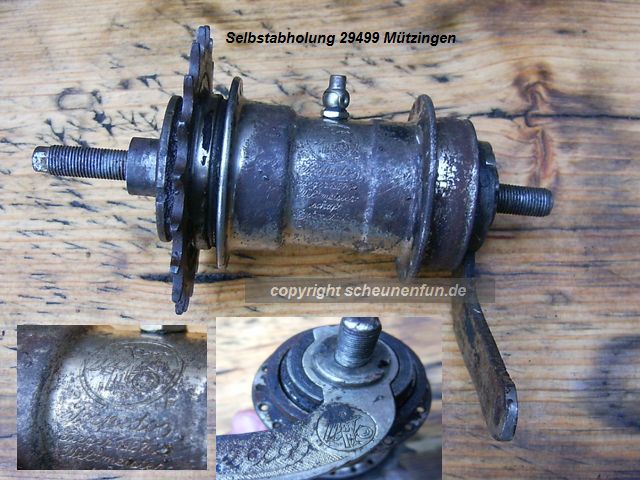

torpedo-weltmeister-1928-nickel-vb-90euro
torpedo-weltmeister-1928-nickel-vb-90euro
Gebrauchte Ware wie abgebildet, Versand auf Anfrage



torpedo-weltmeister-1928-nickel-95euro
torpedo-weltmeister-1928-nickel-95-euro
durchgemarkerte torpedo-weltmeister-1928-nickel-vb95-euro.jpg
Gebrauchte Ware wie abgebildet, Versand auf Anfrage

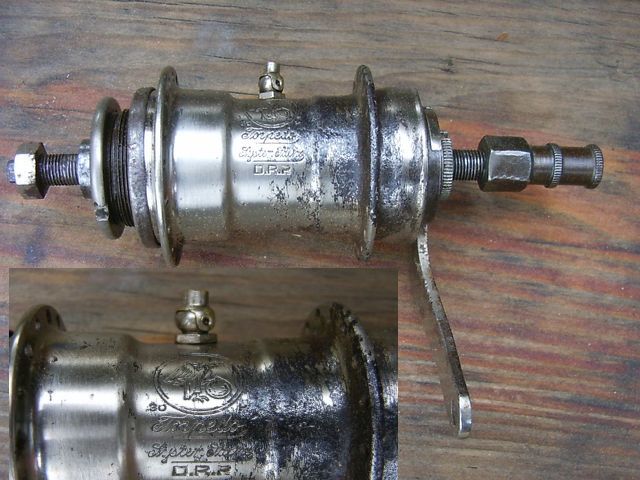

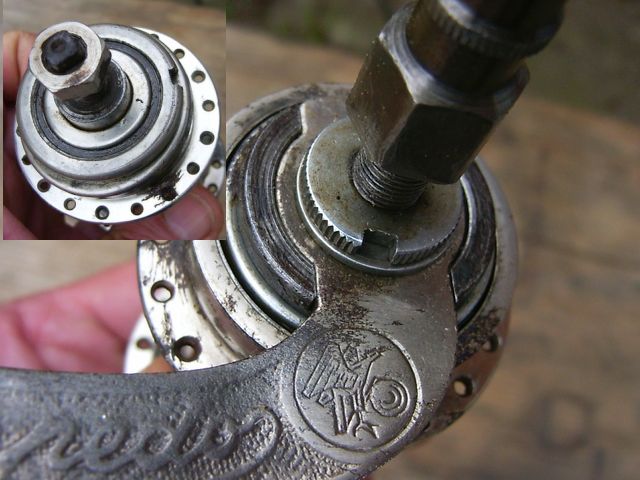

09-torpedo-freilauf-nickel-1930-revidiert-vb105euro
09-torpedo-freilauf-nickel-1930-revidiert-vb-105euro
Gebrauchte Ware, Versand auf Anfrage



1931-sachs-torpedo-chrom-gereinigt-vb95euro
Gebrauchte Ware, Versand auf Anfrage



sachs-torpedo-nickelnabe-32loch-1931vb115euro
Nickel 95%, 1930-32 durchgemarkt
Gebrauchte Ware wie abgebildet, Versand auf Anfrage



sachs-torpedonabe-nickel-1932
sachs-torpedo-nabe-nickel-1932
sachs-torpedo-nabe-nickel-1932.jpg, VB 120,00 Euro
Nickel 98%, 1932 durchgemarkt
Gebrauchte Ware wie abgebildet, Versand auf Anfrage



torpedo-freilauf-sachsnabe-1935-vb72euro
gebr. Ware Versand auf Anfrage

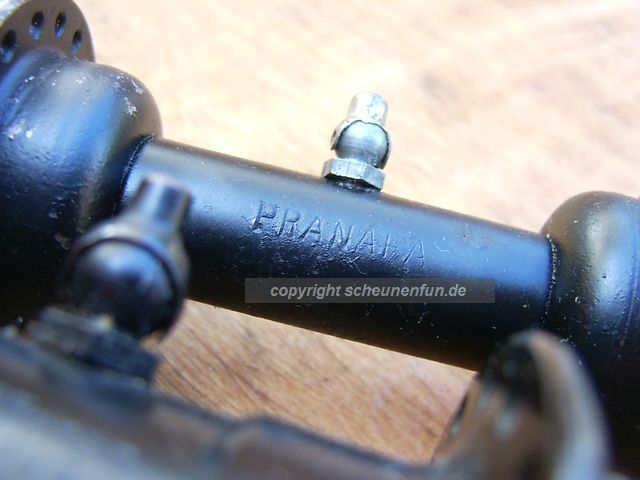

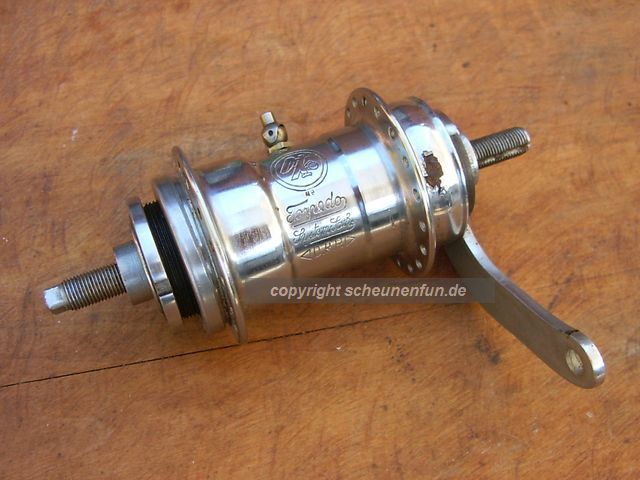

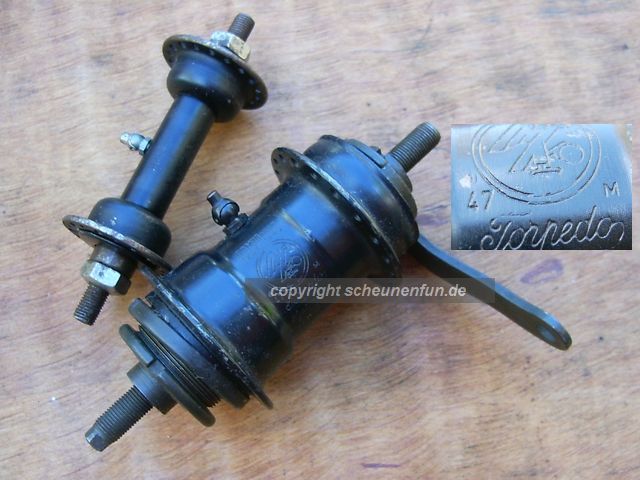

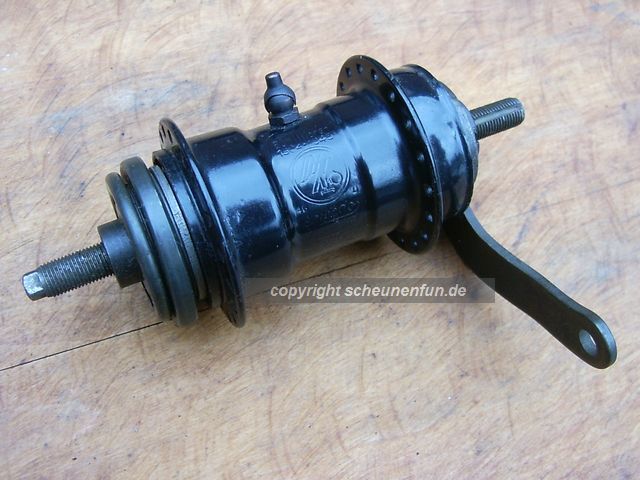

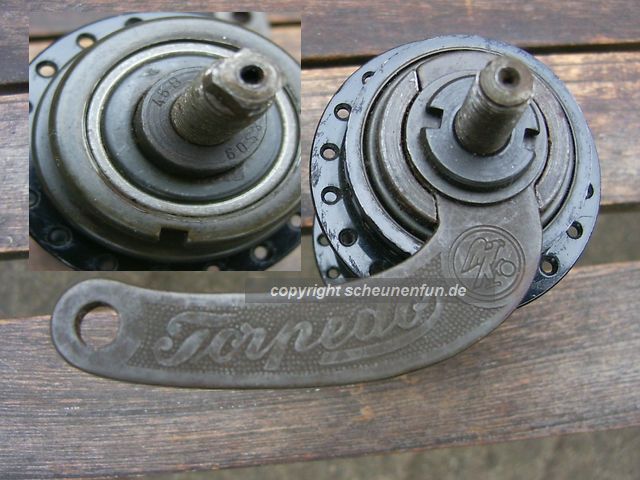

torpedo-nabe-60-millionen-1947-nos

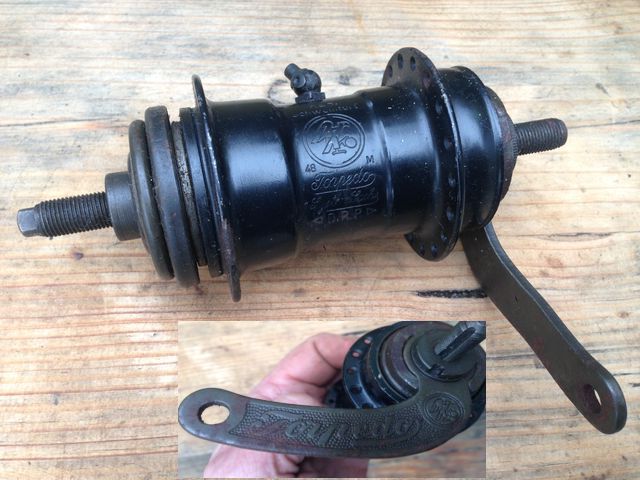

nos-torpedo-1948-75euro



fichtel-sachs-freilaufnabe-1948
fichtel-sachs-freilaufnabe-1948.jpg 70,00 Euro
Gebrauchte Ware, Verkauf wie abgebildet, Versand auf Anfrage.



freilauf-torpedo-nabe-sachs1953-vb45euro
gebr. Ware Versand auf Anfrage



fus-torpedo-reichenbach-1955-set-vb89euro
fus-torpedo-reichenbach-1955-set-vb89euro.jpg Optima 3fach = 17,19+21zahn
Gebrauchte Ware Versand auf Anfrage



freilauf-torpedo-1959-b-vb47-euro
Gebrauchte Ware zur Ersatzteilgewinnung, Versand auf schriftl. Anfrage

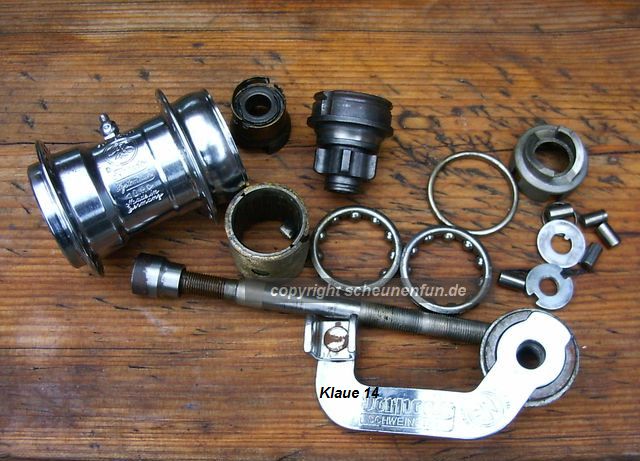

freilauf-torpedo-1960-c-36loch-3punkt2
freilauf-torpedo-1960-c-fuer-verstaerkte-speichen-vb68euro
20zahn Schraubritzel nos 1/2"x3/16" anbei, brauchen Sie nicht = vb63euro
Gebrauchte Ware, Versand auf Anfrage







motor-ritzel-torpedo-freilauf-speichenbefestigung-85euro

motor-ritzel-torpedo-freilauf-speichen-befestigung-85euro

Dieses gut gemachte und seltene Replika ist an Ihre Fahrradnabe und Hinterrad anzupassen.
Es ermöglicht den Hinterradantrieb über einen Gepäckträger-Hilfsmotor.
Versand auf Anfrage

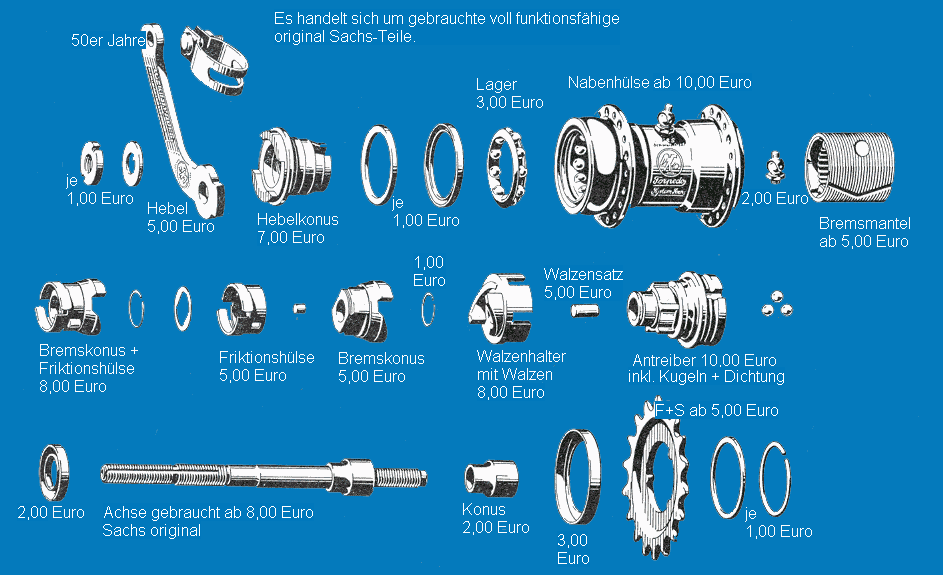

Preis für Ersatzteile im Versandhandel:

1x-helmoeler-m5-lagerware-neu
1x-helmoeler-m5-lagerware-neu.jpg 2,00 Euro



torpedo-drp-huelse-10-20-er-jahre
torpedo-drp-huelse-10-20er-jahre
Lediglich DRP gemarkte Torpedo wurden schon zu Kaiserzeiten "reingemogelt".
Gebrauchtes, Walzenlauffläche eingelaufenes Teil, Versand schriftl. auf Anfrage



09-torpedo-freilauf-wien-berlin-1924-nabenhuelse-vb69euro
Die beiden entscheidenden Teile, um mit jüngeren Torpedo Innenleben ein originale BJ24 zu emulieren.
Gebrauchte Ware Versand auf schriftl. Anfrage



torpedo-nabenhuelse-zueri-berli-1927-38euro
torpedo-nabenhuelse-zueri-berli-1927-38euro.jpg Verhandlungsbasis
gebrauchte Ware, Versand auf schriftl. Anfrage

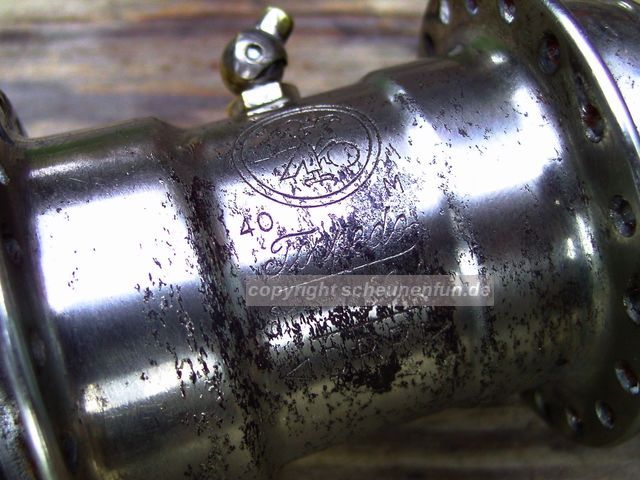

torpedo-1930-nickelhuelse-36loch
Gebrauchte Ware Versand auf schriftl. Anfrage



torpedo-1930-nickelhuelse-40loch
Gebrauchte Ware Versand auf schriftl. Anfrage



torpedo-1933-chromhuelse
Gebrauchte Ware Versand auf schriftl. Anfrage



torpedo-1936-chromhuelse-nickel-durchscheinend
Gebrauchte Ware Versand auf schriftl. Anfrage



lagerware-nabenhuelse-1965
lagerware-nabenhuelse-1965
22,00 Euro.



achse-torpedo-1940-23euro
nos achse-torpedo-1940-23euro.jpg



achse-torpedo-1941-19euro
nos achse-torpedo-1941-19euro.jpg



achse-torpedo-1944-24euro
nos achse-torpedo-1944-24euro.jpg

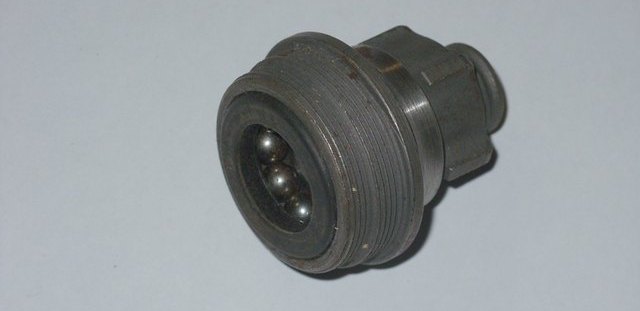

antreiber-torpedo-1942-18euro
nos antreiber-torpedo-1942-15euro.jpg



antreiber-torpedo-1943-22euro
nos antreiber-torpedo-1943-20euro.jpg



antreiber-torpedo-1944-20euro
nos antreiber-torpedo-1944-20euro.jpg



antreiber-torpedo-1946-20euro
nos antreiber-torpedo-1946-18euro.jpg
Prinzipbild, Versand auf schriftl. Anfrage, es kommt ein nos F&S46 Gewindekopf.

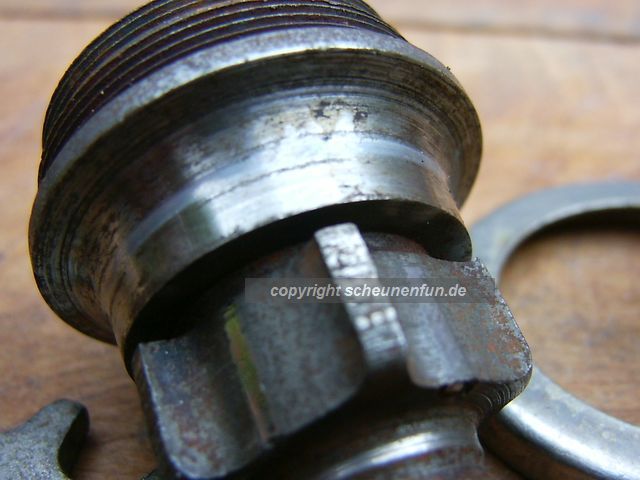

antreiber-gewindekopf-torpedo47-zsb
nos antreiber-gewindekopf-torpedo47-zsb-29euro.jpg



antreiber-torpedo-1947-20euro
nos antreiber-torpedo-1947-18euro.jpg



antreiber-torpedo-1948-20euro
nos antreiber-torpedo-1948-18euro.jpg
Prinzipbild, Versand auf schriftl. Anfrage, es kommt ein nos F&S48 Gewindekopf.



antreiber-gewindekopf-torpedo50-zsb
nos antreiber-gewindekopf-torpedo50-zsb-29euro.jpg



antreiber-torpedo-ovp-10stk-1964gewindekopf
antreiber-torpedo-ovp-10stk-1964-gewindekopf
Fichtel&Sachs, antreiber-torpedo-ovp-10stk-1964gewindekopf.jpg
1 Pack 5stk 80,00 Euro
2 Pack 10stk 150,00 Euro
Versand auf schriftl. Anfrage

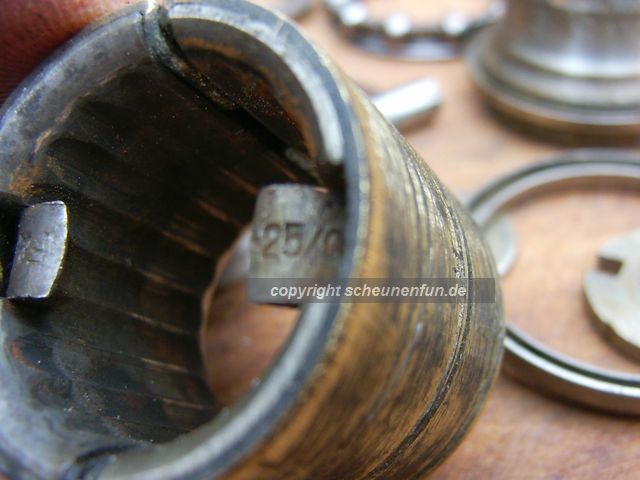

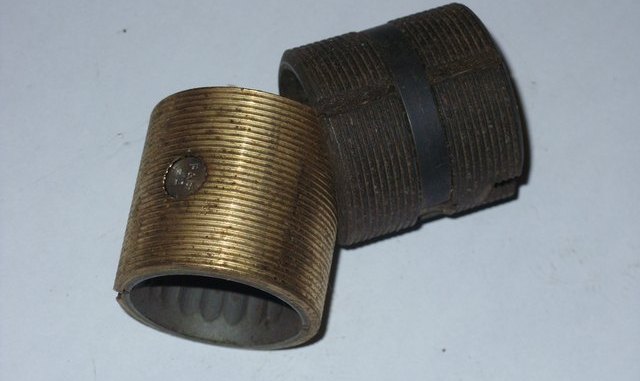

bremsmantel-messing-1925er-torpedo-20euro
gebr. original Sachsteil um frühe 09er Torpedo zu reparieren, für Hebelkonus mit einer Nase.



bremsmantel-stahl-1943-torpedo-16euro
nos bremsmantel-stahl-1943-torpedo-16euro.jpg



bremskonus-torpedo-gebraucht
Gebrauchte Ware zur Ersatzteilgewinnung, Versand auf schriftl. Anfrage



bremskonus-torpedo-ungemarkt
bremskonus-torpedo-ungemarkt.jpg 10,00 Euro



bremskonus-torpedo-1949
bremskonus-torpedo-1949.jpg 14,00 Euro
Lagerware neu Versand auf Anfrage



bremskonus-torpedo-1955
bremskonus-torpedo-1955.jpg 12,00 Euro
Lagerware neu Versand auf Anfrage



bremskonus-torpedo-1956
nos bremskonus-torpedo-1956-10euro.jpg



bremskonus-torpedo-k-gemarkt
nos bremskonus-torpedo-k-gemarkt-9euro.jpg

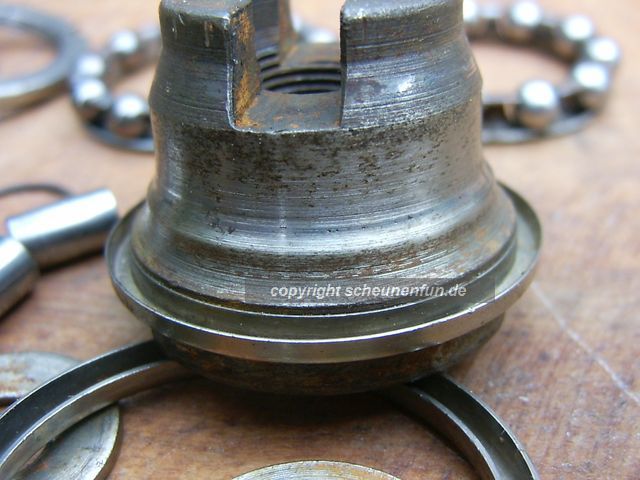

hebelkonus-torpedo-1924-15euro
Gebrauchte Ware Versand auf Anfrage



hebelkonus-torpedo-freilauf-g-gemarkt
nos hebelkonus-torpedo-freilauf-g-gemarkt-14euro.jpg



bremshebel-konus-zsb-sachs-g-gemarkt
nos bremshebel-konus-zsb-sachs-g-gemarkt-18euro.jpg



bremshebel-konus-zsb-sachs-h-gemarkt
nos bremshebel-konus-zsb-sachs-h-gemarkt-18euro.jpg



bremshebel-konus-zsb-sachs-n-c-gemarkt
nos bremshebel-konus-zsb-sachs-n-c-gemarkt-15euro.jpg

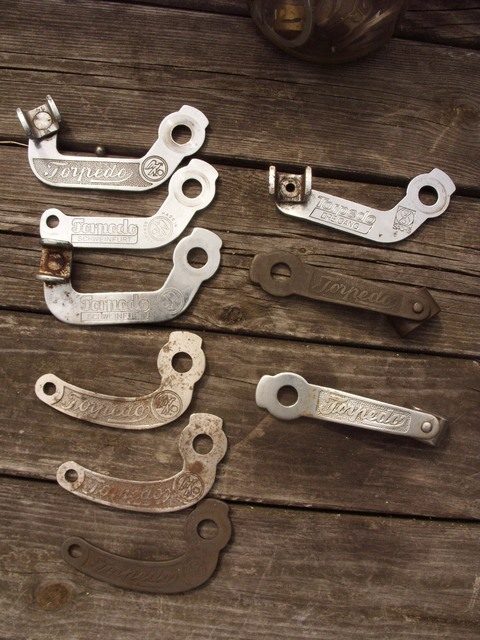

bremshebel-torpedo-weltmeister-klaue23mm-nickel
nos bremshebel-torpedo-weltmeister-klaue23mm-nickel-25euro.jpg



bremshebel-torpedo-schwarz
nos bremshebel-torpedo-schwarz-15euro.jpg



bremshebel-torpedo-chrom-nos
1x bremshebel-torpedo-chrom-nos-10euro.jpg



klauen-bremshebel-chrom-torpedo-50er-jahre-maulweite-15mm
NOS klauen-bremshebel-chrom-torpedo-50er-jahre-maulweite-15mm.jpg







Preis für die Überholung:

Die Überholung einer Freilaufnabe (ohne Teile) kostet 30,00 Euro.
Ich verbaue Lagerwareteile oder gebrauchte Teile mit voller Funktion.
Die Ihrer Nabe entnommenen und defekten Teile sende ich Ihnen mit retour.
Ich arbeite mit schriftlichen Angeboten per E-Mail.







Ich verkaufe Torpedo-Freilauf-Naben ab 35,00 Euro; die Überholung kostet beim Kauf einer Nabe 20,00 Euro.

revision-torpedo-teile-praegung-e
Diese Nabe wurde mir zur Überholung zugeschickt, sie ist komplett mit "E" geprägt.
Anmerkung:
Ich kann mir zugeschickte Naben den Baujahr-Prägungen angleichen.
Durch meinen Fundus ist das bei 50-60er Torpedo einfach, kostet Geld.
Vorkrieg geht auch noch, kostet mehr.
Kaiserzeiten, Preise gehen hoch.



revision-torpedo-teile-pruefung
Alle Teile der Torpedo sind verwertbar.
Die Stellen, an denen die fünf Walzen sitzen, sollten geprüft werden.
Eingedrückte Rillen an der Antriebsstelle machen teils Sorgen, sorgen für kurzzeitiges durchdrehen der Pedale.
Hier sehen Sie lediglich blanke Stellen, voll einsatzfähig.

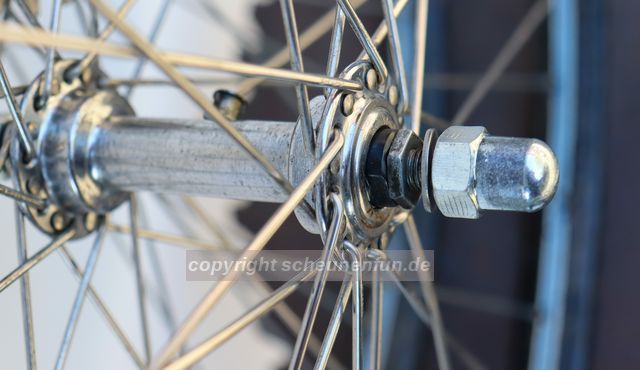

revision-torpedo-und-vordernabe
Beinhaltete den Tausch der Kugeln vorne und der Vorderachskonen.



Fazit:
Bei diesem Rechnungsbetrag von 63,50 Euro,
entfallen ca. 17,00 Euro auf die Mwst und Porto,
6,00 Euro aufs Material,
40,00 Euro Macherlohn, was dem Zeitaufwand nahe kommt.

In der Relation zu einer Komet 30er Jahre, ist eine Torpedo simpler.

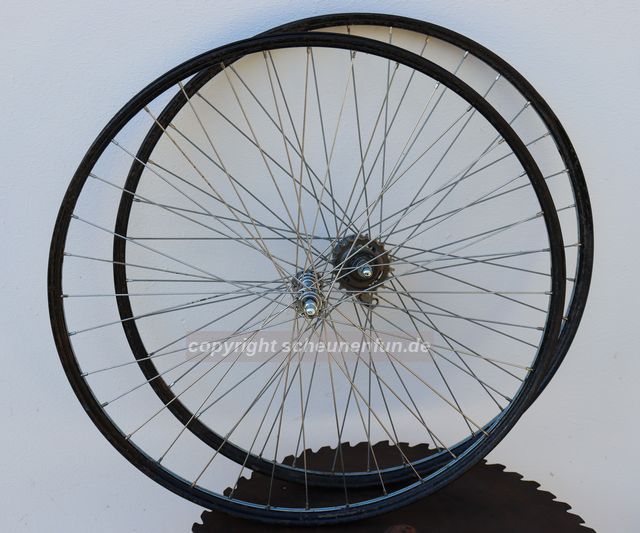

Laufradbau: Torpedo-Naben 60 Jahre alt
Dokumentation der Erstellung Radsatz mit Preisangaben




westwood-alu-laufradbau-sachsnaben1954

In der Torpedo sind alle defekten Teile aus 1954, mit guten Teilen dieses Baujahres ersetzt worden.

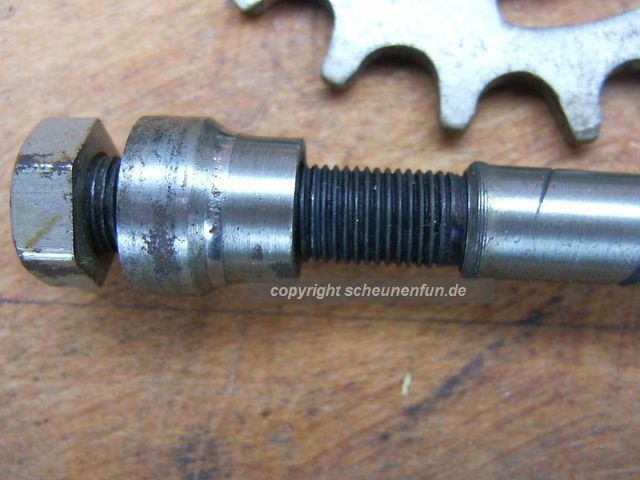

Bis auf den Festkonus, aufgeschraubt ist nun Lagerware aus der Vorkriegszeit.
Die Vorderadnabe aus 1953, kurz vor Status "mit neuen Kugeln füllen".

westwood-alu-laufradbau-sachsnaben1954

westwood-alu-laufradbau-sachs-naben-1954-revidiert

westwood-alu-laufradbau-sachsnaben-1954-revidiert

Das überholte Nabenset wird, beim kompletten Laufradbau mit meinen Teilen, mit obigen Komponenten für 95,00 Euro berechnet.
Alpina Edelstahlspeichen ED 2 Satz a 36 Stück 56,00 Euro.
Rigida Alu Westwood 622 2 Stück 46,00 Euro.
Einspeichen 2 Laufräder 50,00 Euro (bei Kauf meiner Komponenten).
Felgenband 2 Stück 3,00 Euro.

Komplettpreis 250,00 Euro , Versand DHL +12,00 Euro.



Fazit:
Neuzustand
Handarbeit
Fertigstellung ab Auftragserteilung, Zeitfenster 4 Wochen.
Schriftliche Angebote auf Anfrage.

















Wien Berlin Torpedo gesucht, hier rausschicken was geht.

Jaulpott zu ernsthaften Anfragen... erkenn ich nach 2 Minuten am Telefon.
Die folgende Nabe soll in ein Opelrad um BJ23.
Das Fahrrad wird nun nach 35 Jahren (im Besitz des Restaurators) fertiggestellt.
Respekt, da geb ich raus was geht.



sachs-wien-berlin-nabe-1923
Offensichtlich zwei verwertbare Viennah Börlin, aber der Schein trügt.

torpedo-1923-lagerlaufspuren-bremsseitig
Die Nickelnabe ist Edel-Schrott, sie geht als Stifthalter mit an den Käufer.

torpedo-20er-jahre-aus-bestteilen
Der Begriff "Bestteile" ist dehnbar.
Es sind gut verwertbare 20er Jahreteile aus meinem Bestand.

wien-berlin-nabenteile-1924

Fazit
In der Nabe Bj23 sind Bauteile aus 1922-26.
Die einzigsten Replikas sind die Mutti-Unterlegscheiben.
Die Nabe geht für 100,00 Euro in einen Komplettpreis von 250,00 Euro ein.
Wien-Berlin BJ23, momentan alle















Mein Fazit zur Torpedo-Freilauf.

Einbauen und fahren.
Eine Überholung ist nicht so schwer...
Torpedos aus den 50er Jahren sind gut im Chrom, für ein Gebrauchsrad "Erste Wahl" und bezahlbar.


Ernst Wilhem Sachs, seit 1958 im Vorstand der F & S AG.
Quelle Tischkalender 1962
Aus der Zeit "Fortschritt und Sicherheit".
