Die Moped- oder Motortorpedo Freilauf der Fichtel & Sachs A.-G.
Gravuren "FSBr" oder "SM".


Hauptabmessungen, technische Daten:

hauptabmessungen-mopedtorpedo

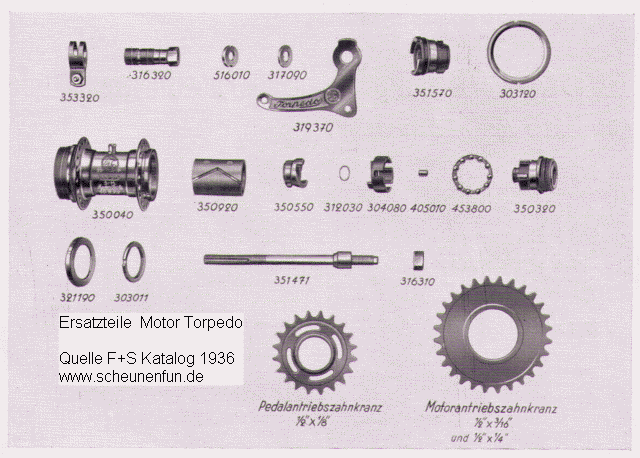

einzelteile-mopedtorpedo

Die Teile der Moped-Torpedo sind nicht kompatibel mit der Torpedo-Freilauf .

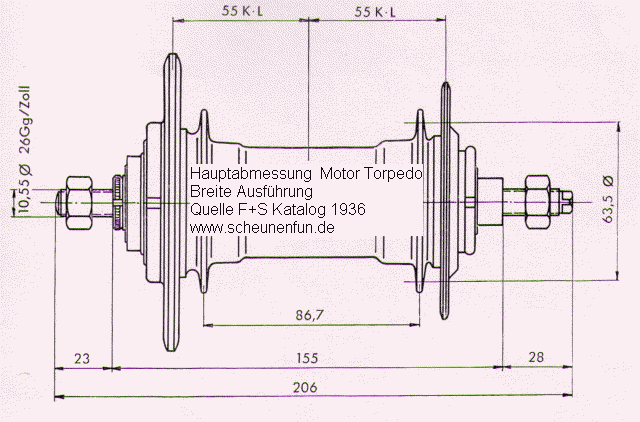

hauptabmessungen-breite-motortorpedo

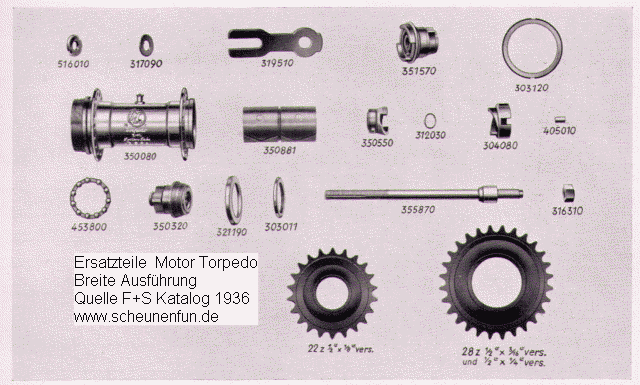

einzelteile-breite-mopedtorpedo

Einige Teile der Moped-Torpedo "breite Ausfuehrung" sind kompatibel mit der "normalen" Motor-Torpedo.
Abweichende Teilenummer, das bedeutet nicht unbedingt inkompatibel.

Ein Unterschied zwischen "Moped" und "Motor" gibt es... natuerlich.
Ich benutze lediglich beide Begriffe im Netz, um davon besser leben zu koennen.







Preis fuer die Ueberholung

Die Ueberholung einer Motor- Mopedtorpedo (ohne Teile) kostet 65,00 Euro.

Diese Bauart ist in der Regel gnadenlos verschlissen.
Ich verbaue Lagerwareteile oder gebrauchte Teile mit voller Funktion.
Die Ihrer Nabe entnommenen und defekten Teile sende ich Ihnen mit retour.
Ich arbeite mit schriftlichen Angeboten per E-Mail.
Einen Komplettpreis kann ich benennen, wenn ich die Nabe gesichtet habe.

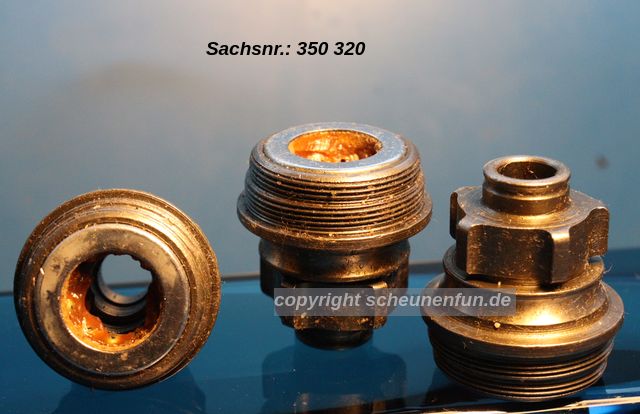

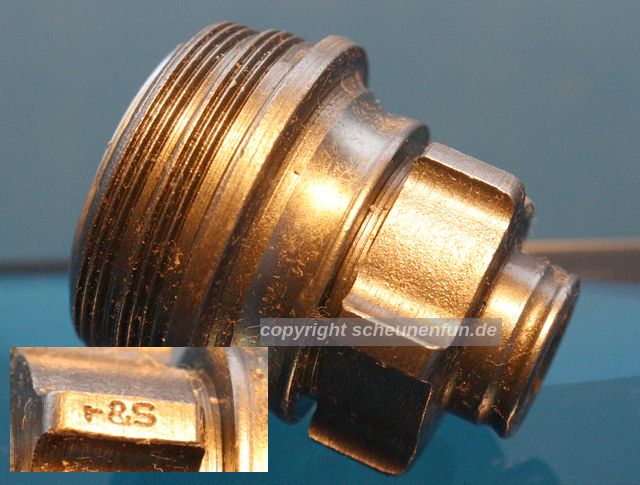

Preise fuer Ersatzteile bei Ueberholung:

nabenhuelse-torpedo-fsbr43patiniert-fahrbar







antreiber-motortorpedo-1954nos
antreiber-motortorpedo-1956nos
antreiber-motortorpedo-1957nos
antreiber-motortorpedo-1957nos-
Preise fuer Ersatzteil, bei Ueberholung einer mir zugesendeten Nabe.

Versand-Preis je 1x 75,00 Euro
54, 56 u 57 zur Auswahl, mit Filzdichtung (3 Stk. zusammen 195,00 Euro).

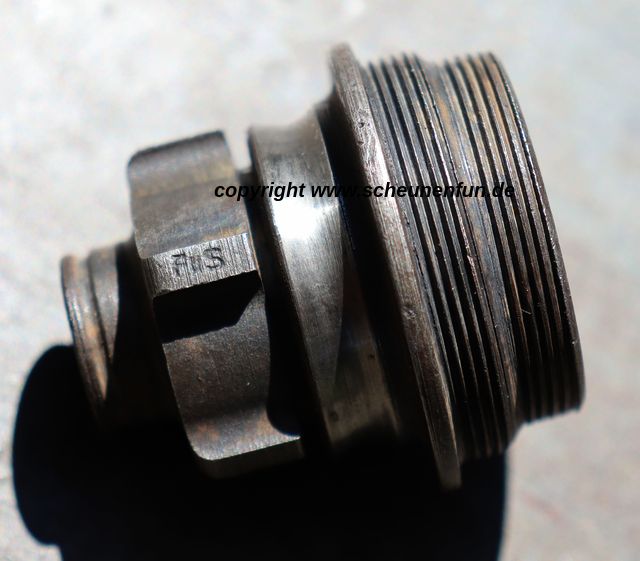

antreiber-motortorpedo-fus-nos

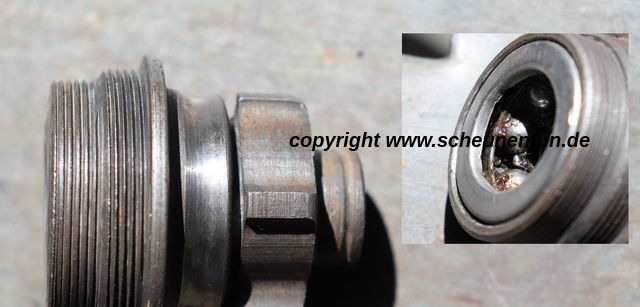

antreiber-motortorpedo-fus-nos-
Preise fuer Ersatzteil, bei Ueberholung einer mir zugesendeten Nabe.

Versand-Preis 60,00 Euro
Der Deckel hat offensichtliche Dallen und Spuren.

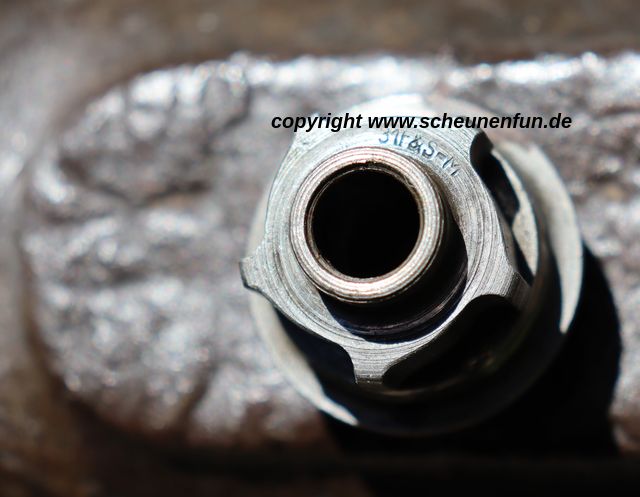

antreiber-motortorpedo-1931gebraucht

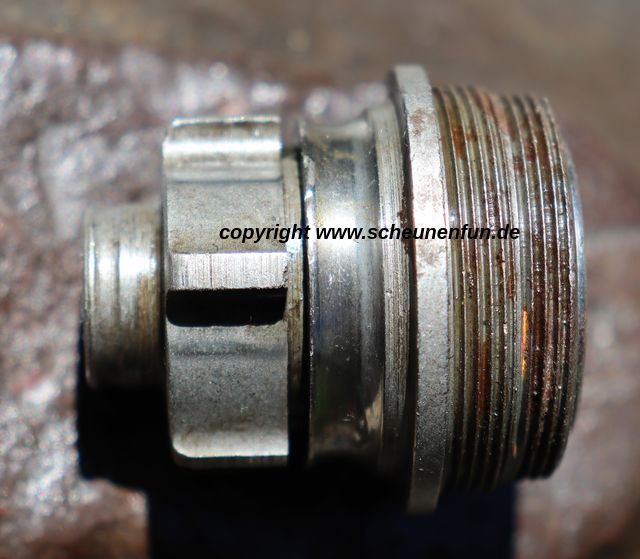

antreiber-motortorpedo-1931gebraucht-

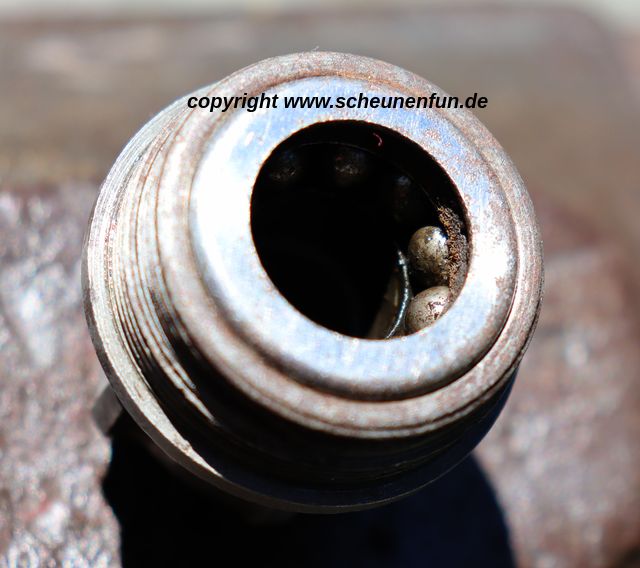

antreiber-motortorpedo-1931gebraucht--

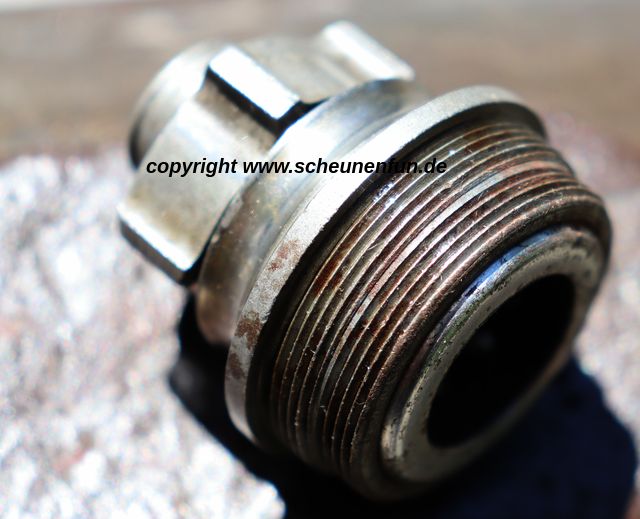

antreiber-motortorpedo-1931gebraucht--
Preise fuer Ersatzteil, bei Ueberholung einer mir zugesendeten Nabe.

Versand-Preis 45,00 Euro








torpedo-fsbr-bremsmantel-350863.mp4

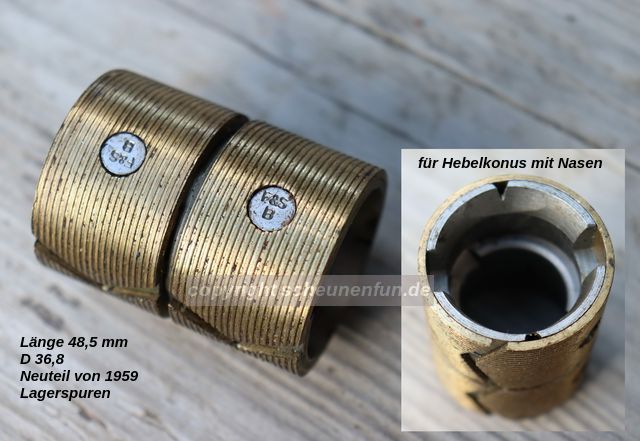

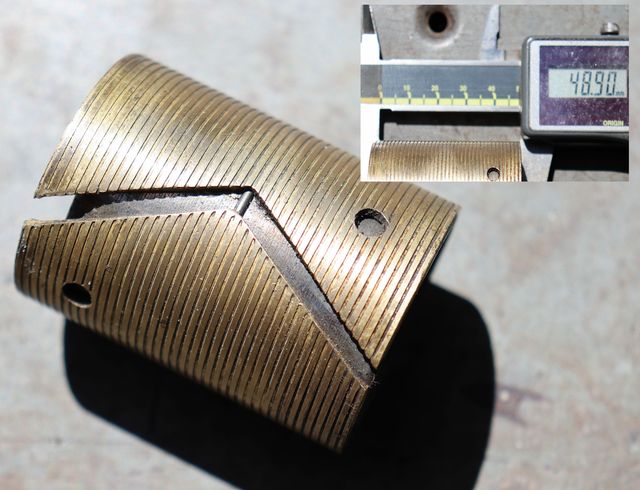

motor-torpedo-bremsmantel-messing
Preise fuer Ersatzteil, bei Ueberholung einer mir zugesendeten Nabe.

Versand-Preis 90,00 Euro



motor-torpedo-bremsmantel-stahl-3-teilig
nos motor-torpedo-bremsmantel-stahl-3-teilig.jpg BJ49 Laenge 48,5 mm

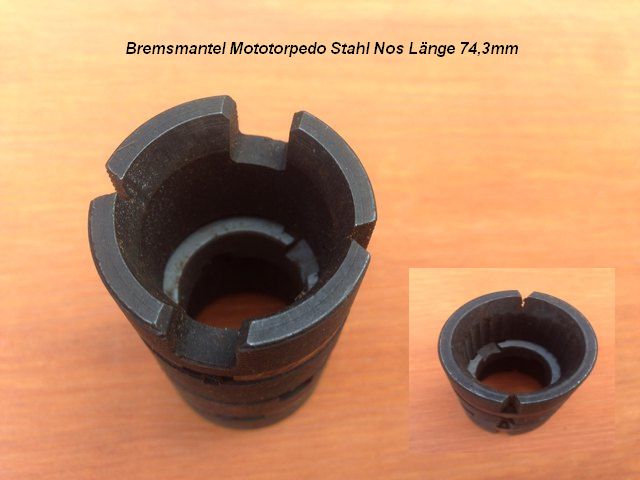

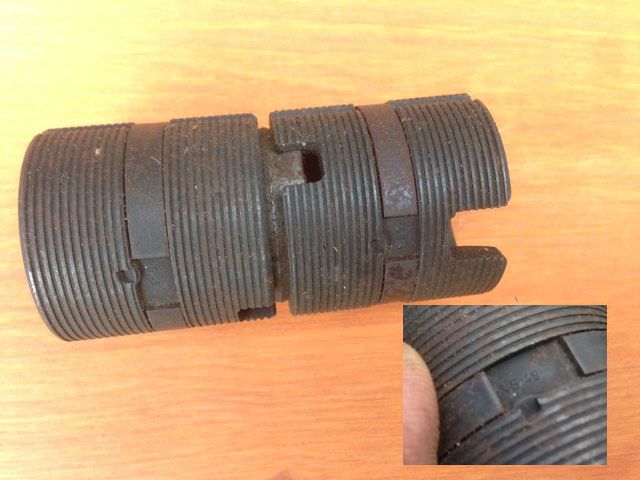

bremsmantel-motortorpedo-bj49-nos
bremsmantel-motortorpedo-bj49-nos-vb
Preise fuer Ersatzteil, bei Ueberholung einer mir zugesendeten Nabe.

Versand-Preis 90,00 Euro

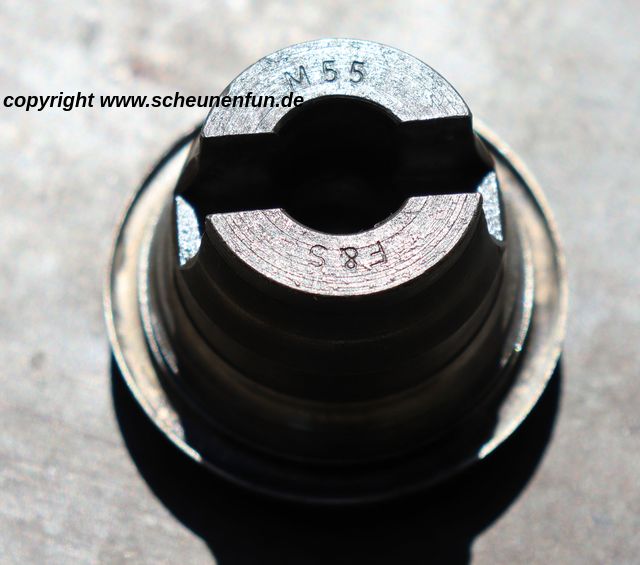

hebelkonus-motor-torpedo-nos-bj55

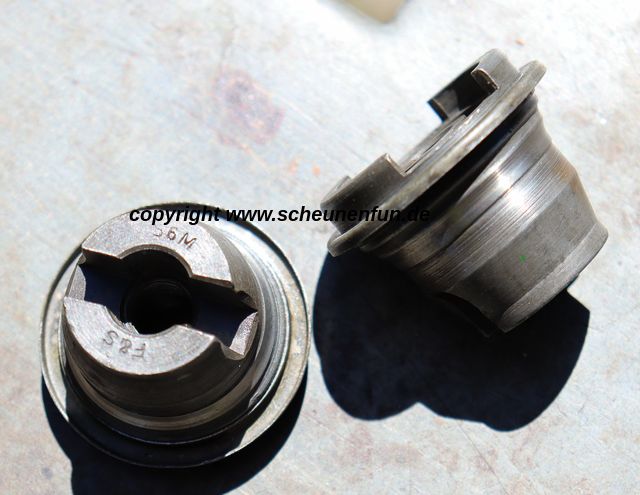

hebelkonus-motor-torpedo-nos-bj56

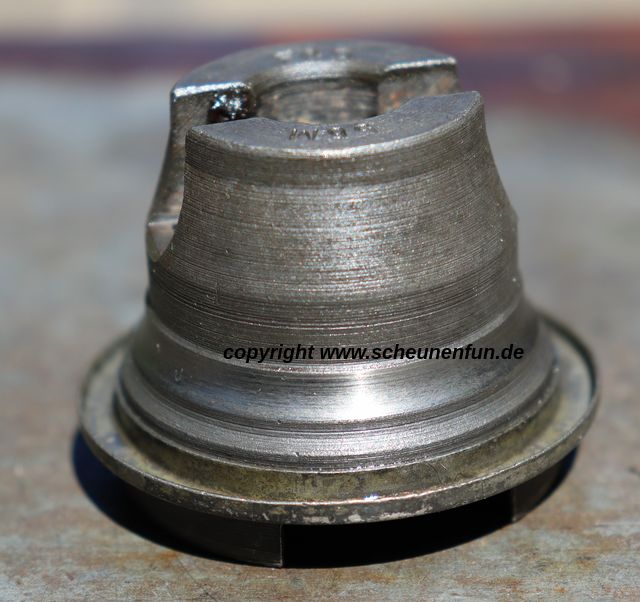

hebelkonus-motor-torpedo-nos-bj56-

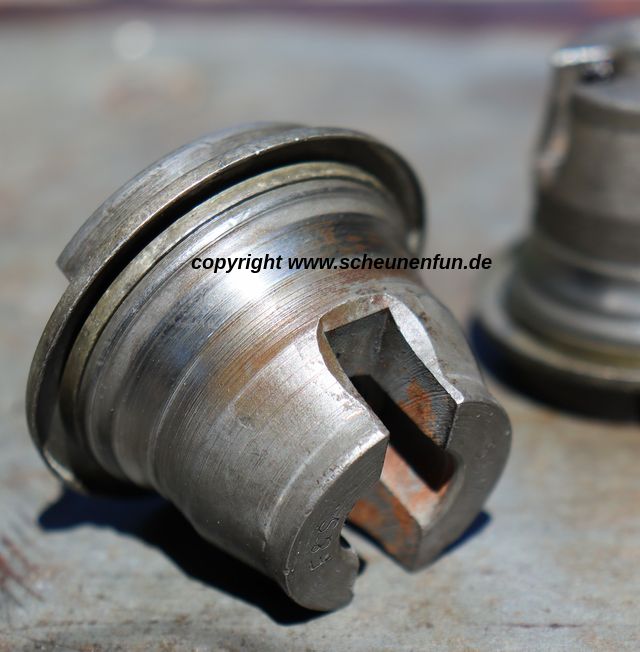

hebelkonus-motor-torpedo-nos-bj56--
Preise fuer Ersatzteil, bei Ueberholung einer mir zugesendeten Nabe.

Versand-Preis je 1x 75,00 Euro
Prinzipfotos, zur Auswahl BJ55 oder 56nos, Versand jeweils 1x Abbildung aehnlich
(2 Stk. zusammen 135,00 Euro, 4x = 250,00 Euro).
Fuer Haltenasen "vom Bremsmantel" eingreifend.







Bremsmantel-Revision der Motor-Torpedo

sachs-bremsmantel-2-3-teilig-verschlissen

Ganz links und ganz rechts sehen unterschiedlich aus, haben auch unterschiedliche Staerken.
Beide sind in eine Moped-Torpedo (kurze Version) einsetzbar, die Laenge ist identisch.
Wenn der durchgehende (linke) Bremsmantel verschlissen ist, dann ist Ersatz zu besorgen.
Wenn der geteilte (rechte) Bremsmantel verschlissen ist, dann ist es moeglich die Belaege zu vertauschen.

sachs-bremsmantel-2-3-teilig

sachs-bremsmantel-2-3-teilig-revision

Unten links bleibt auf halbem Weg der Revision haengen.
Der abgehebelte eine Belag bringt es zum Vorschein.
Der Belag wurde schon mal mit einem Streifen Blech unterfuettert, sprich ueberarbeitet.
Weitere Bemuehungen kann ich mir zwar berechnen lassen, fuehren aber zu keinem besseren Ergebnis.

Mir sind drei Moeglichkeiten bekannt einen Messingbremsmantel zu verbessern:
1. Quernuten reinflexen, bremst besser und hilft, schnell gemacht und gratis, verpoent bei Experten.
2. Blech drunterschieben, bremst besser und hilft, frickelig, von kurzer Dauer, der Experte stoehnt.
3. Besseren oder gar neuen Belag besorgen, bremst besser und hilft lange, die Experten versoehnt.







Das Wanderer 1 SP MoFa und die lange Moped-Torpedo
Das Thema fuer Maenner mit Ambitionen.






hauptabmessungen-breite-motortorpedo

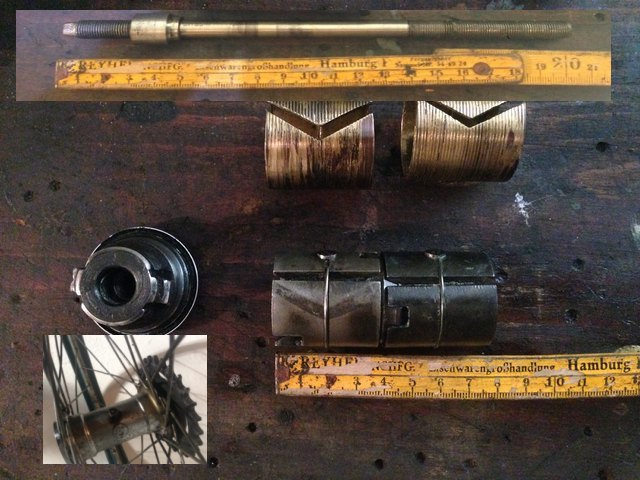

wanderer-1sp-lange-motor-torpedo



Alle ueberlegungen, aus anderen Torpedos Bremsteile zu entnehmen (um die Breite FSBr zu fuettern), fuehren ins schwarze Loch.
Obiger Bremsmantel in Lagerware neu, waere fuer 1 SP-Fahrer ein gutes Weihnachtsgeschenk.
Ich beschreibe hier eine Methode den bestehenden Bremsmantel weiterzunutzen.
Dazu ist der mittig abgenutzte Messingmantel gegen den aussen/links sitzenden zu ersetzen.
Das 74,5mm lange Bauteil ist zu zerlegen.
Es besteht aus mehr als 3 Teilen, wie bei Sachsen angegeben.

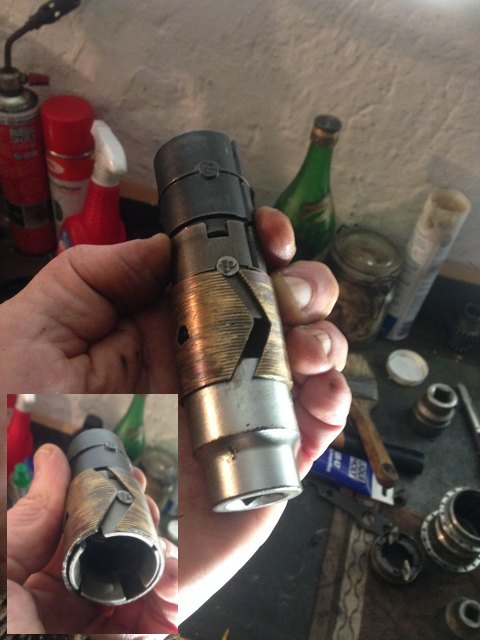

wanderer-1sp-messingbremsmantel

Hebelkonus-Seite
Schiebung der Messinghuelse

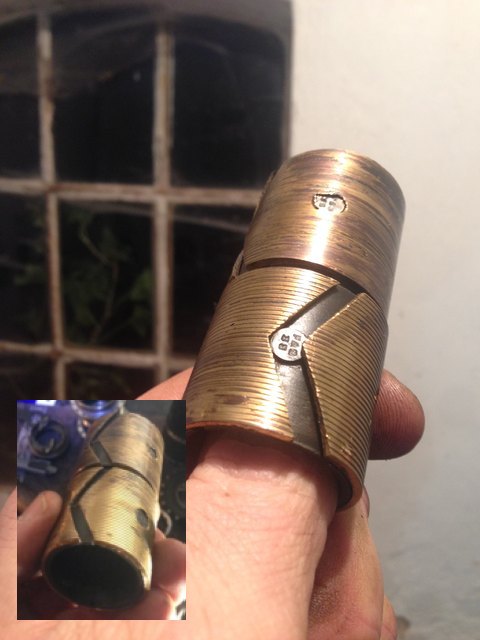

wanderer-1sp-messing-bremsmantel

Bremskonus-Seite
Vorletzter Schritt...

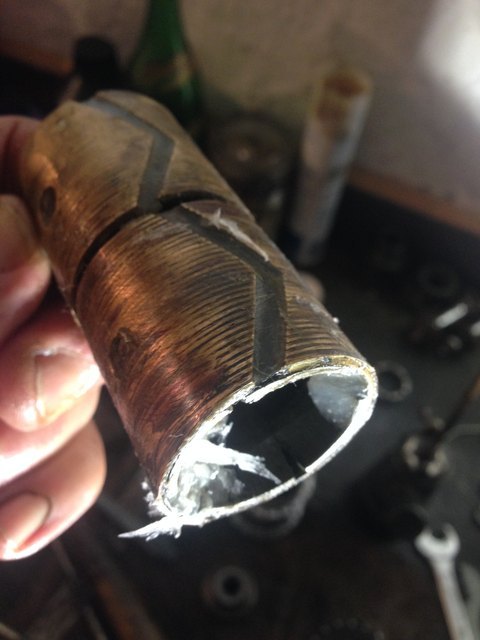

wanderer-1sp-74-5mm-bremsmantel


Die abgeschliffene Huelse sitzt dann links (in Fahrtrichtung).
Die noch bremsbare Huelse uebernimmt die Bremswirkung.
Die Bildabfolge zeigt die improvisierte Montage, Foto unten Vaseline schon anhaftend.



Fazit:
Der Umbau kostet 20,00 Euro Aufpreis (zur Ueberholung, s. oben).
















Laufradbau Moto-Torpedo SM BJ36 + V100

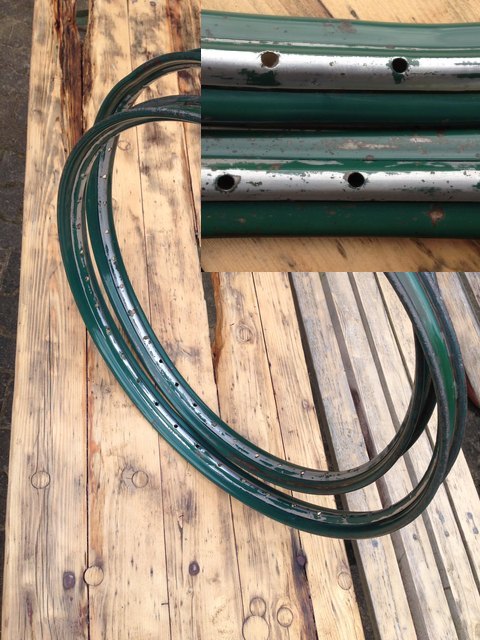

laufradbau-motor-torpedo-felgenringe

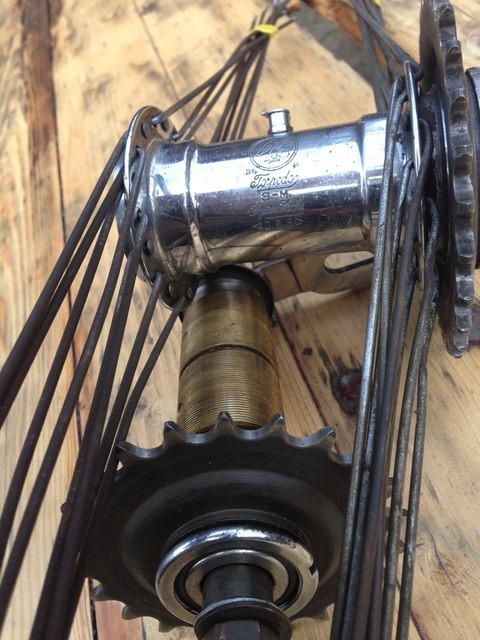

laufradbau-motor-torpedo-s-m

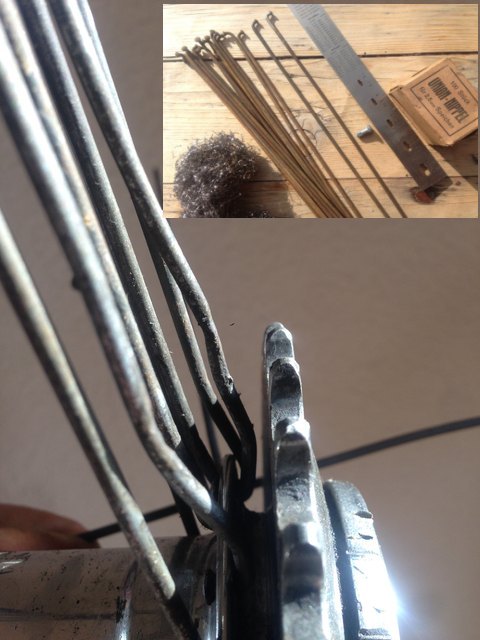

laufradbau-motor-torpedo-s-m-bj36-speichen2-5mm

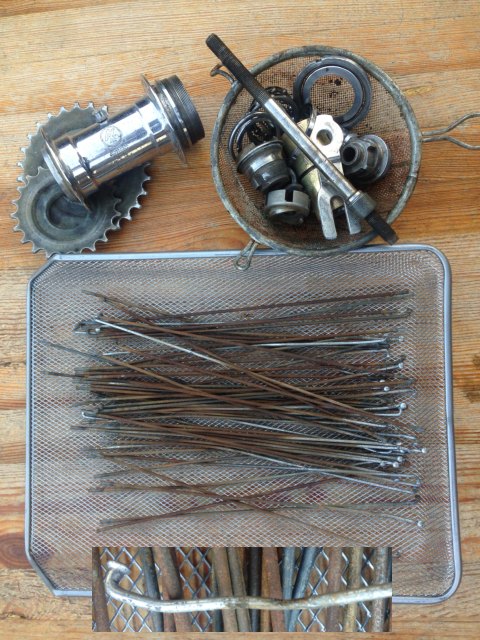

laufradbau-motor-torpedo-s-m-bj36-speichen-2-5mm

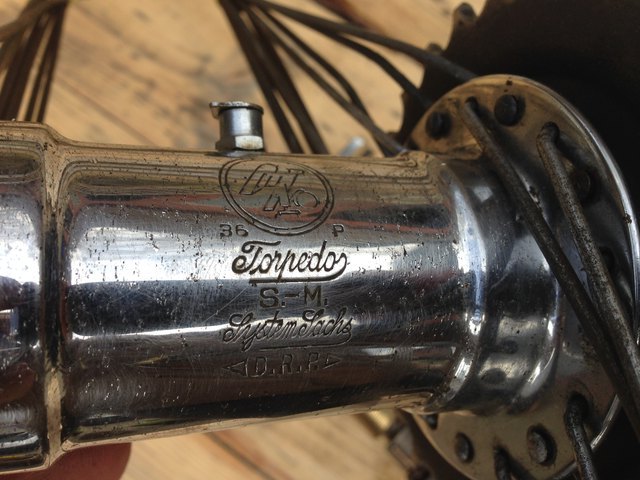

laufradbau-motor-torpedo-s-m-bj36

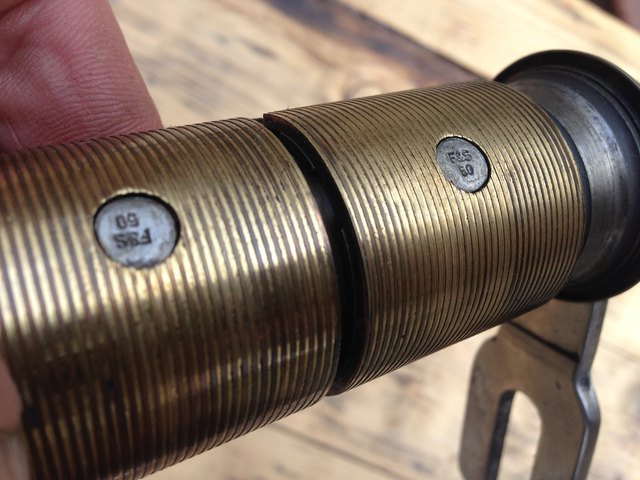

laufradbau-motor-torpedo-s-m-bj50

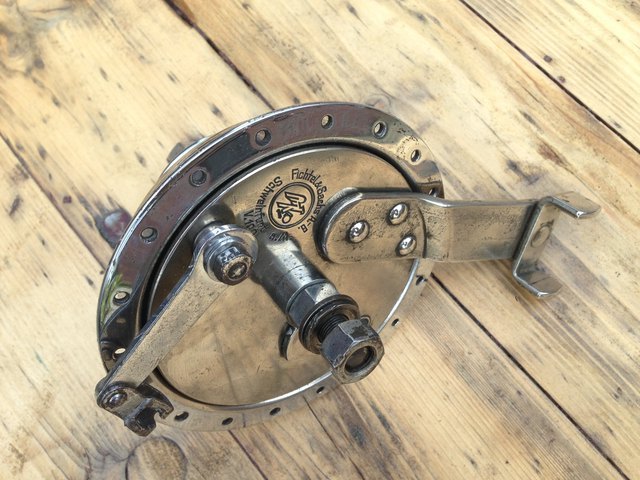

laufradbau-motor-torpedo-v-100

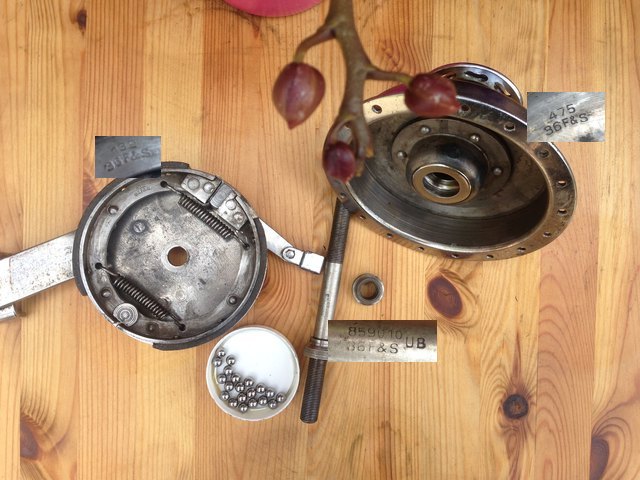

laufradbau-motor-torpedo-v-100-einzelteile

Naben in bester Qualitaet, der Gebrauchszustand ist schicker als Lagerware!
Die Bestandsaufnahme ist eigentlich erst hier abgeschlossen.
Wenn alles beisammen ist, dann bezeichne ich den Rest (Laufradbau) als Nachtisch.

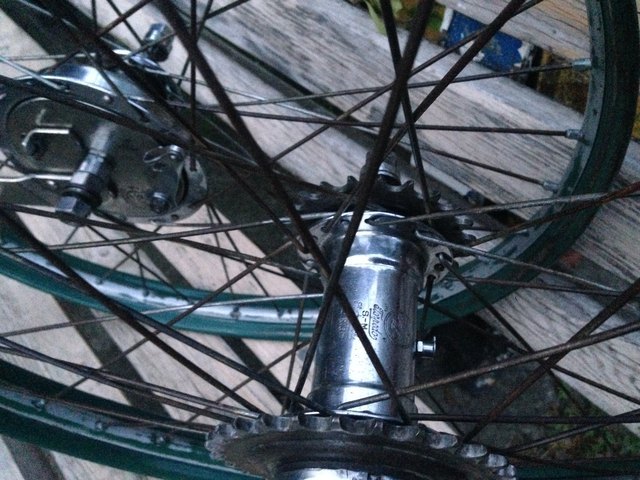

laufradbau-motor-torpedo-s-m-bj36-v100



Fazit:

Bei einem solchen Projekt hilft Geduld, eine Portion Improvisationsgabe und Motivations-Moneten (in meinem Falle).
Schritt fuer Schritt, immer noch die beste Herangehensweise.
Fuehrt definitiv irgendwann zu einem Ergebnis.
