Fichtel & Sachs, Torpedo Dreigang Modell H3111, Freilauf H3102, Trommelbremse H3120.

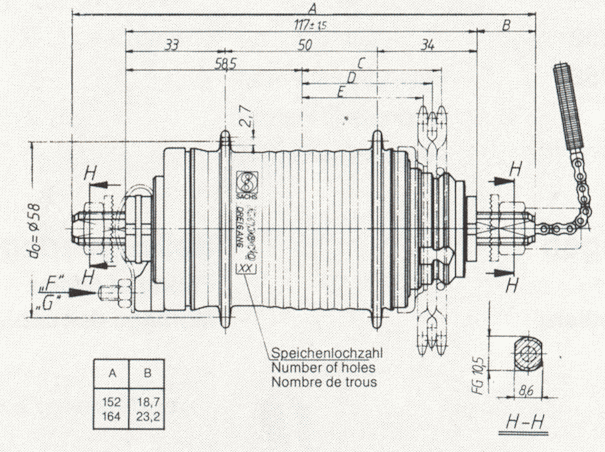

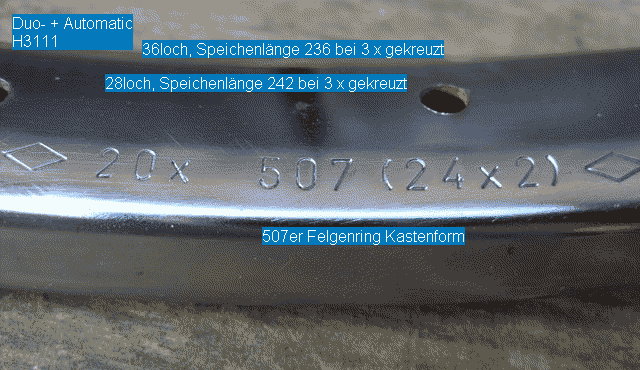

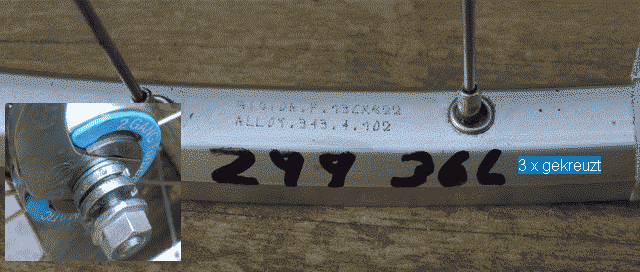

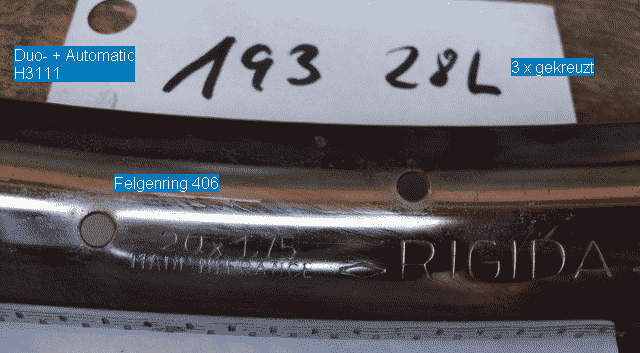

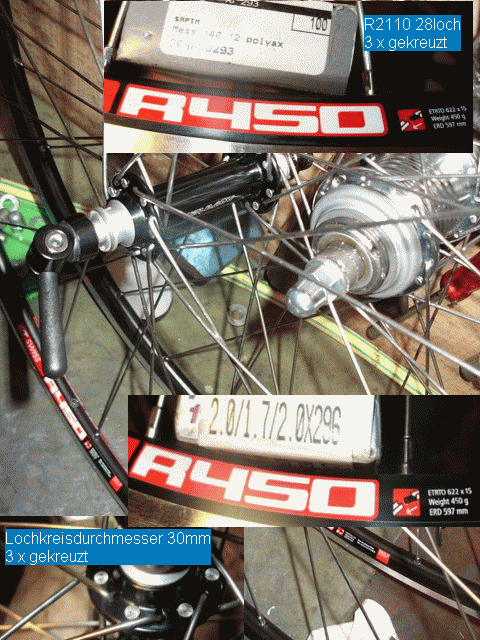

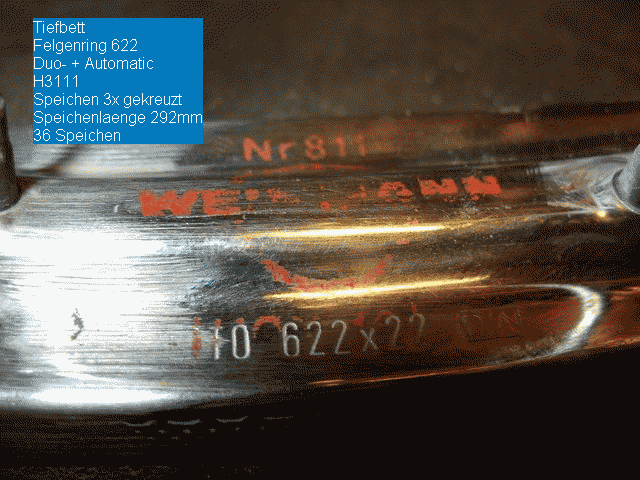

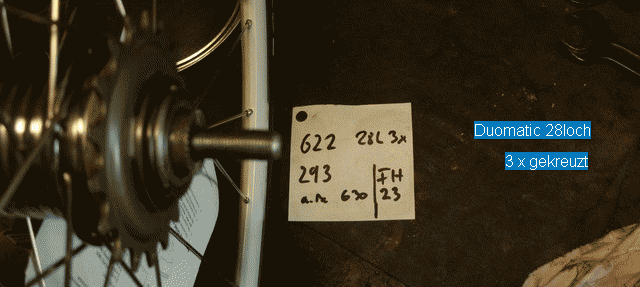

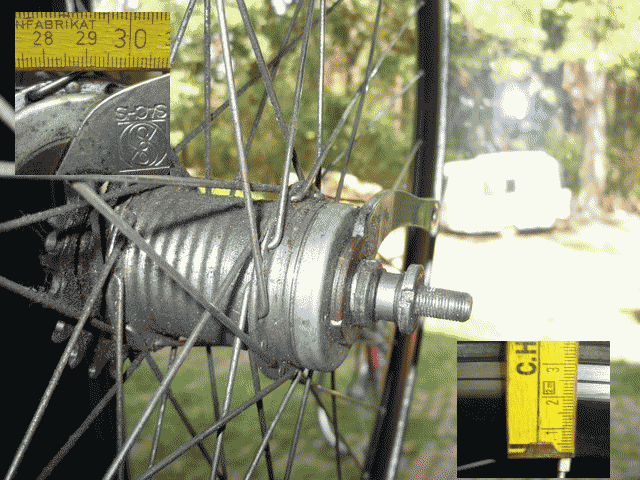

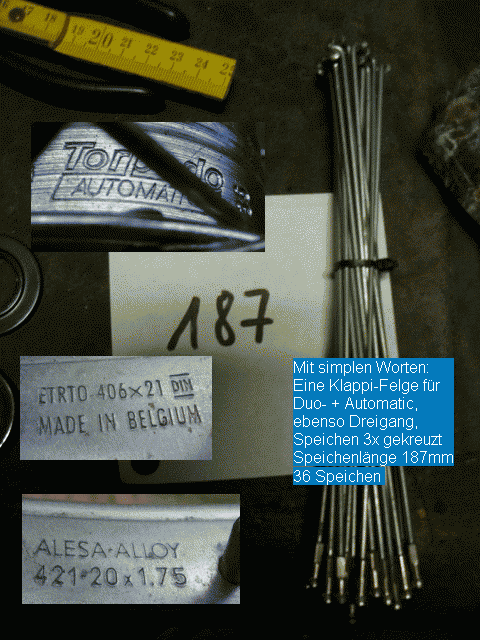

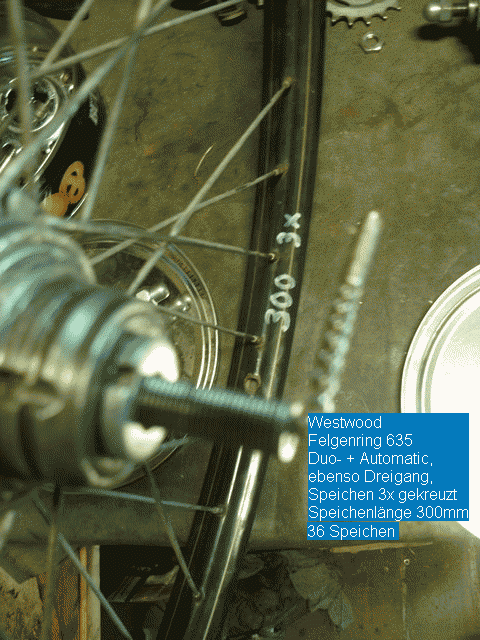

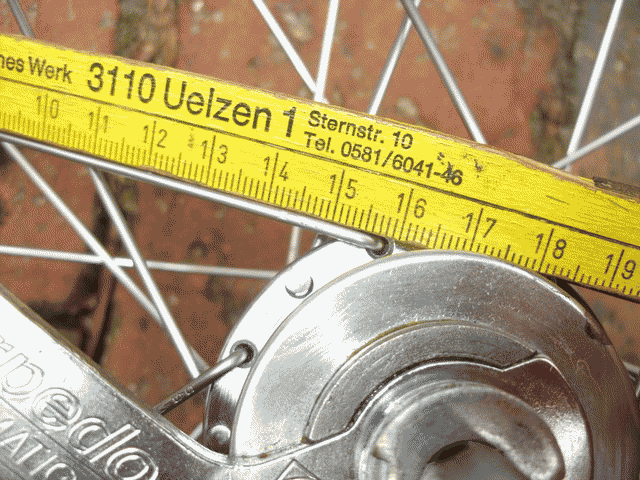

Hauptabmessungen, technische Daten:



Teile-Listen und Infomaterial von Sachs .

Vergleich Sachs H3111 zu Spectro und Sram T3 .







Preis für die Überholung:

Die Überholung einer H3111 (ohne Teile) kostet 40,00 Euro.
Ich verbaue Lagerwareteile oder gebrauchte Teile mit voller Funktion.
Die Ihrer Nabe entnommenen und defekten Teile sende ich Ihnen mit retour.
Ich arbeite mit schriftlichen Angeboten per E-Mail.

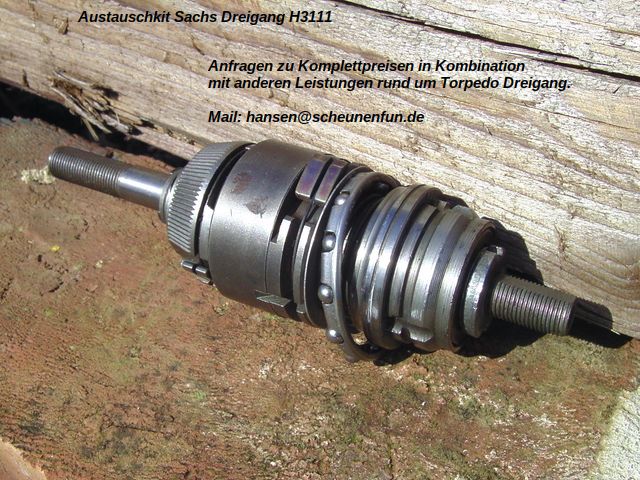

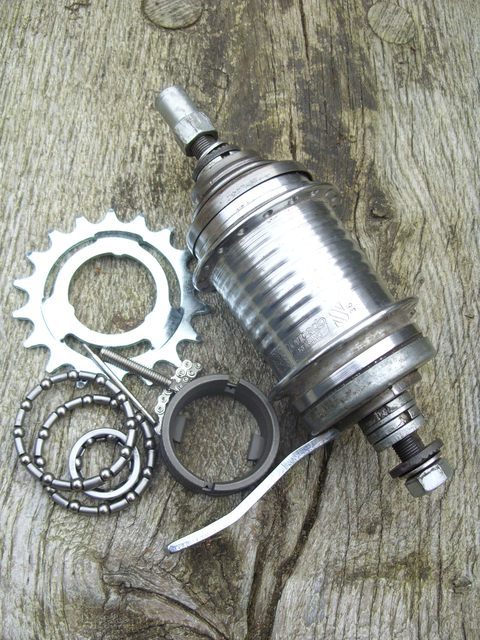

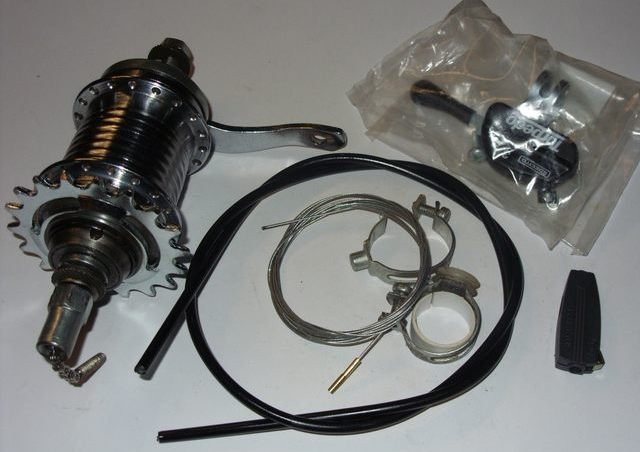

austauschkit-sachs-torpedo-dreigang-h-3111-gebraucht
austauschkit-sachs-torpedo-dreigang-h3111-gebraucht
1 Stk. austauschkit-sachs-torpedo-dreigang-h3111-gebraucht-vb39euro.jpg original Sachs Ersatzteile

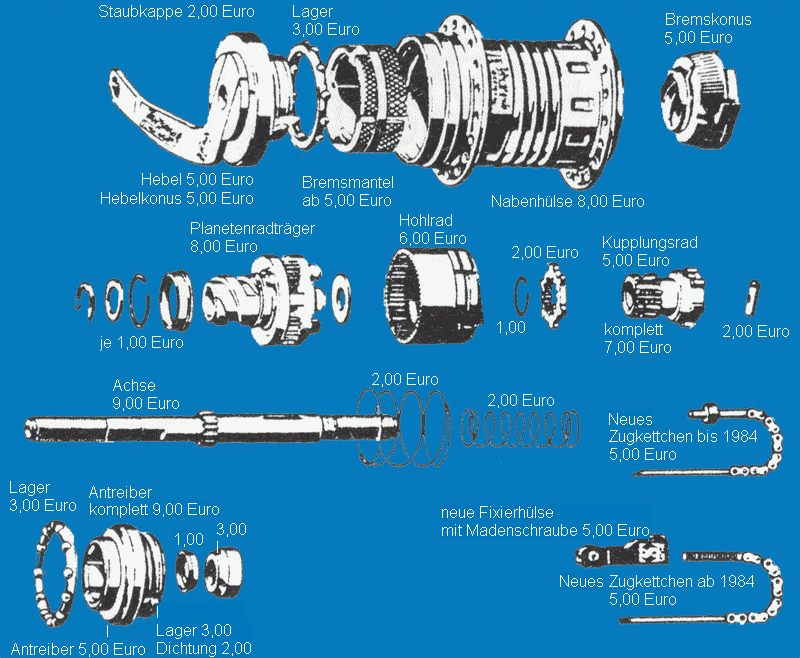

Obige Grafik und das Foto verdeutlicht ohne Umschweife den Umfang der Ware.
Ich betrachte meinen Anteil als Support, möge es den Heimwerker animieren sein Fahrrad zu flottisieren.
Prinzipfoto, Preis inkl. DHL Paket in D 44,00 Euro







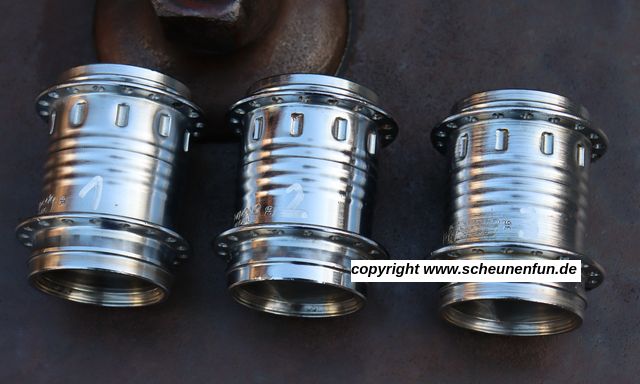

Naben zum Verkauf:

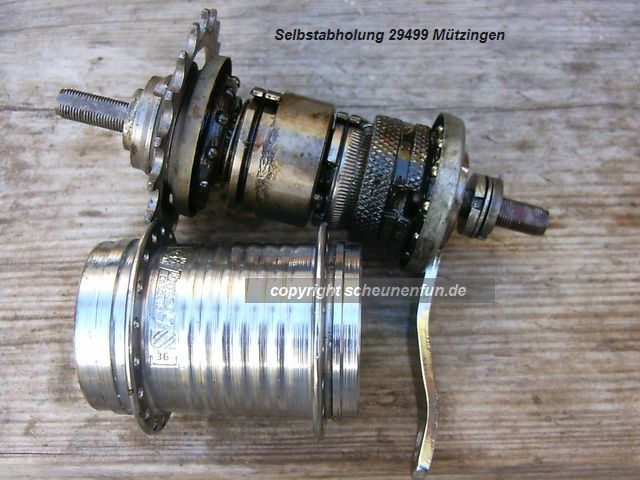

gebrauchte-h3111-ersatzteilgewinnung

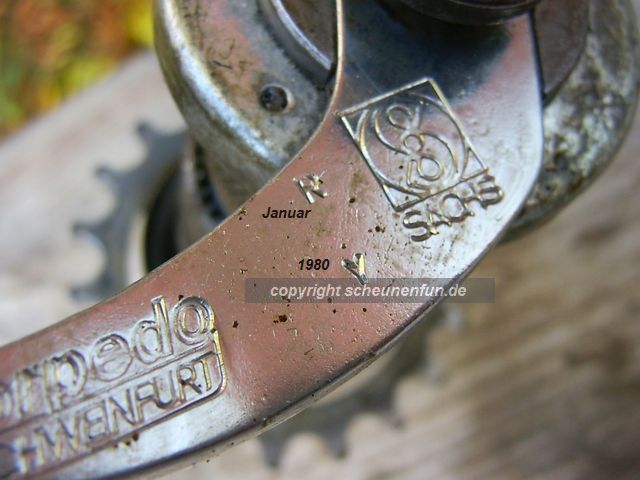

gebrauchte-h3111-ersatzteil-gewinnung

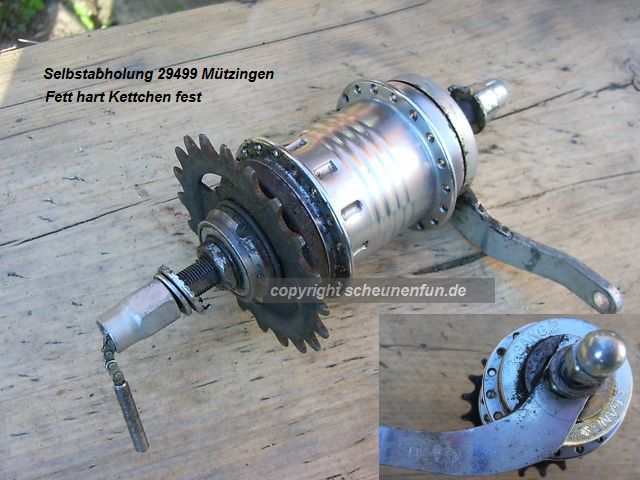

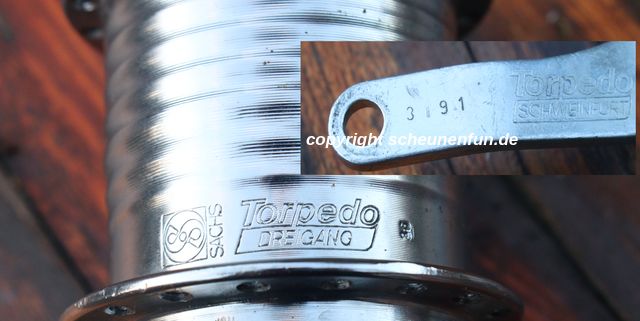

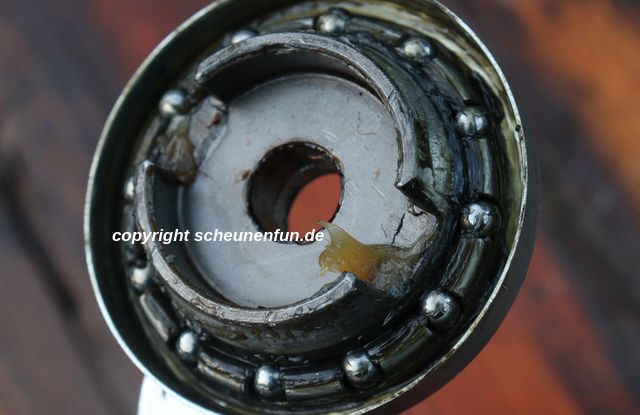

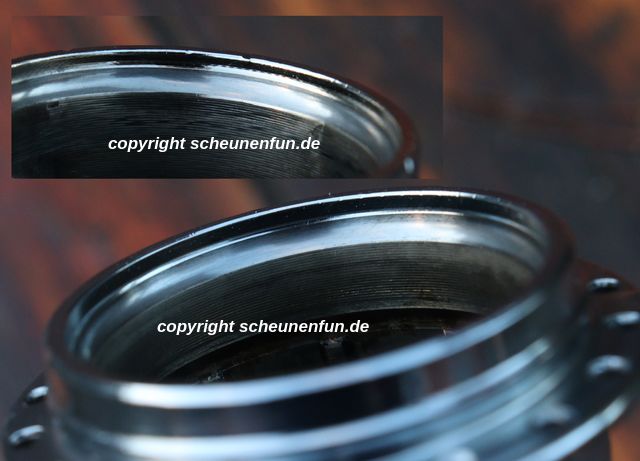

sachs-dreigang-spaete-ausfuehrung-vb-vorort30euro







Preis für Ersatzteile:

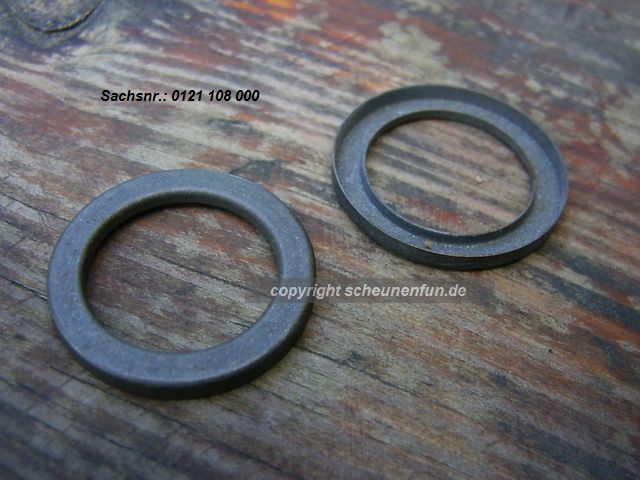

staubdeckel-im-antreiber-sachs-dreigang
nos 1 stk. staubdeckel-im-antreiber-sachs-dreigang-5euro.jpg
Kompatibel 2gang a+r2110
Bedingt auch: (ersetzt Labyrinth-Dichtung) 2gang 102, 3gang 4+515

Das Antreiber-Lager dahinter gehört zu den Schwachpunkten.
Die Kette zerrt am Ritzel, starke Kräfte wirken.
Besser gelegentlich "warten und nicht erwarten", daß ein Fahrrad 20 Jahre zu halten hat.
Trocken-schrottende Lager können den Dichtring zerstören.

Tipp-1: Beim Ausbau, die Dichtung schrottet durch aushebeln, besser von hinten mit Dorn ausschlagen.
Sprich, Dorn schräg gegen eine Kugel drücken, mit kleinem Hammer den Kugelring S2049 ausschlagen, beides kommt.
Tipp-2: Defekte Staren können im Antreiber gegen lose Kugeln getauscht werden.
Zweifel? 90 Millionen Torpedos hatten keinen Kugelring.

Fazit:
Wer beide Tipps beherzt, kann seinen Antreiber sozusagen lowbudget-antreiberisieren, für sage und schreibe 20cent.
Tipp-3: Machen, Gutes Gelingen.

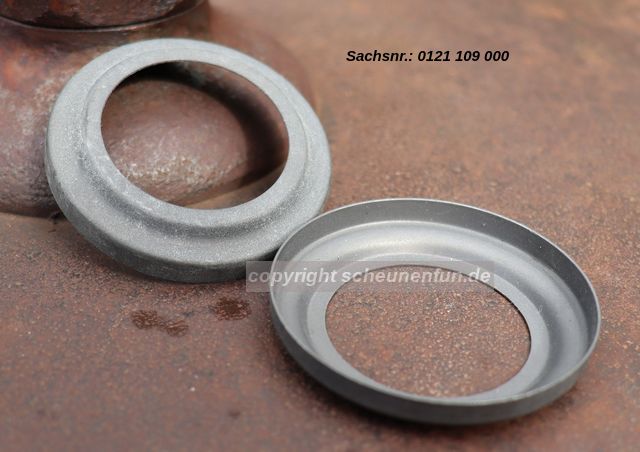

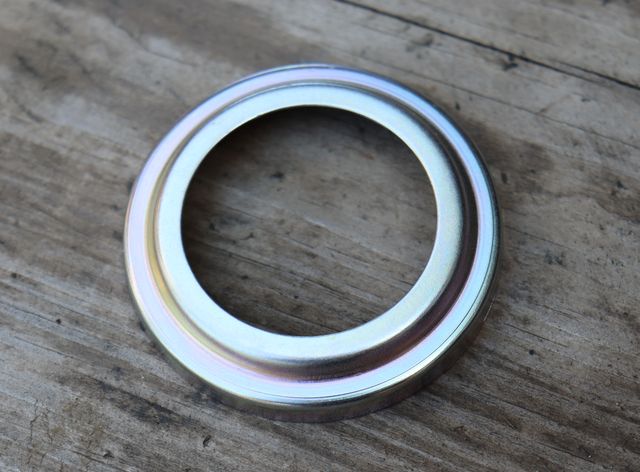

staubdeckel-sachs-dreigang-h3111
nos 1x staubdeckel-sachs-dreigang-h3111-3euro.jpg kompatibel a- + r2110
Lagerspuren

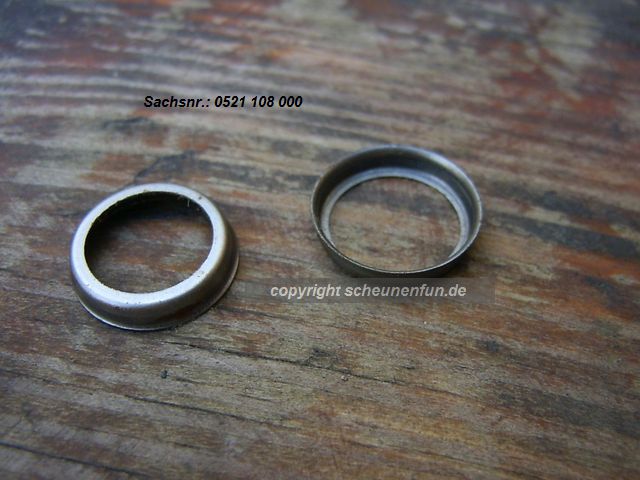

deckel-am-festkonus-h3111-sachs-dreigang
1 Stk. nos: deckel-am-festkonus-h3111-sachs-dreigang-2euro.jpg original Sachs Ersatzteil

Ein gebrauchtes und von mir geprüftes original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.

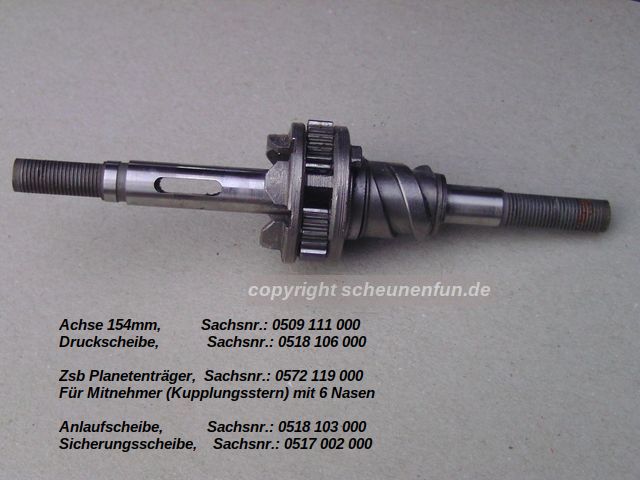

torpedo-dreigang-achse154mm-mit-planetentraeger
Original F&S Ersatzteile als Baugruppe für H3111

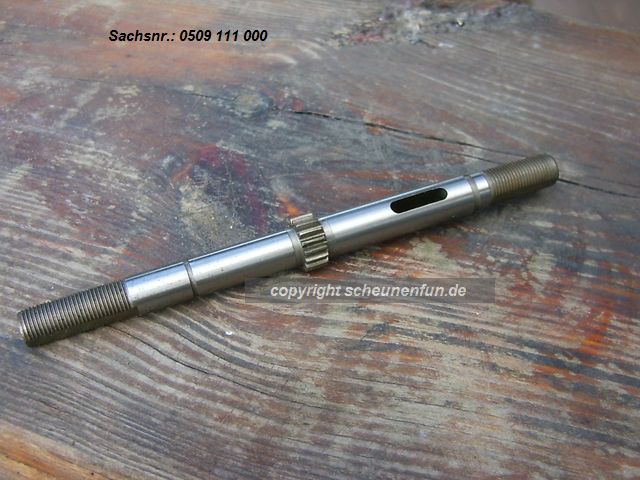

achse-154mm-h3111-sachs-dreigang
nos achse-154mm-h3111-sachs-dreigang-15euro.jpg original Sachs Ersatzteil

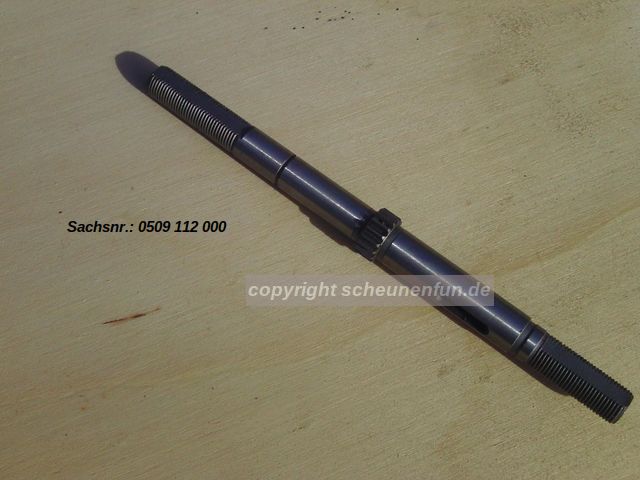

achse-164mm-h3111-sachs-dreigang
nos achse-164mm-h3111-sachs-dreigang-20euro.jpg original Sachs Ersatzteil

Ein gebrauchtes und von mir geprüftes original Sachs Ersatzteil kostet 15,00 Euro.
Gebrauchte Teile haben Anlaufspuren und teils sichtbar genutzte Gewinde, sonst wie abgebildet.
Wem das nicht gefällt, der kauft hier bitte nicht.
Versand auf schriftl. Anfrage

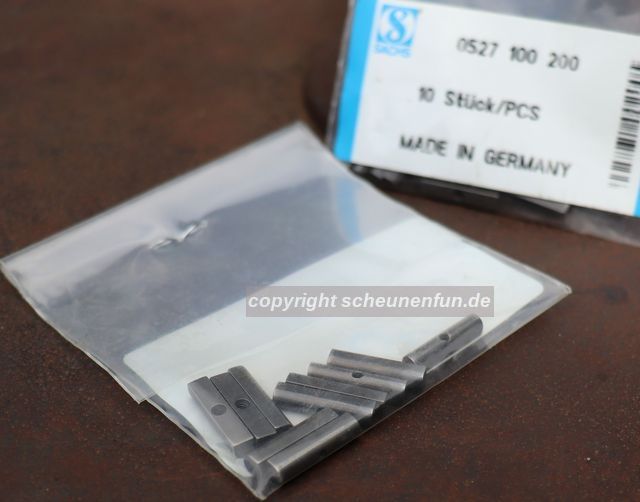

schubklotz-h3111-sachs-dreigang
nos 1x pack a10 schubklotz-h3111-sachs-dreigang.jpg
OVP rar 60,00 Euro
1 Stueck original NOS F&S-Ersatzteil aus OVP entnommen 14,00 Euro, zzgl. .
Kompatibel 3gang-4/515, 5gang H5111

Mehr Auswahl Schubklotz Dreigang .

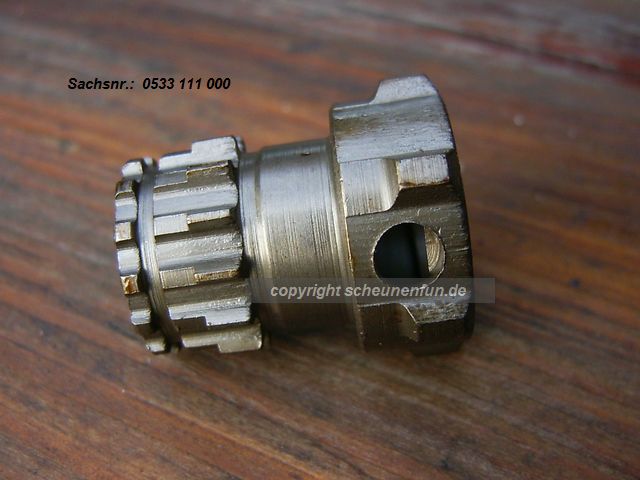

kupplungsrad-h3111-sachs-dreigang
nos kupplungsrad-h3111-sachs-dreigang-8euro.jpg original Sachs Ersatzteil

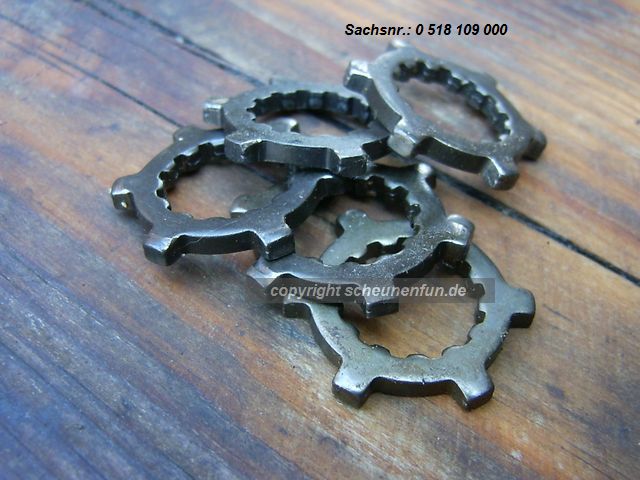

mitnehmerscheibe-h3111-sachs3gang
1 Stk. nos mitnehmerscheibe-h3111-sachs3gang-5euro.jpg original Sachs Ersatzteil
Der Wechsel auf 4 Klauen vollzog sich KW38 1996.

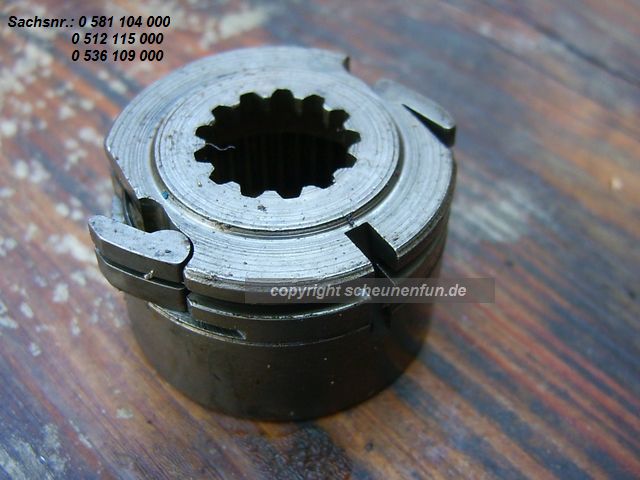

hohlrad-mit-klinken-h3111-sachs3gang
nos hohlrad-mit-klinken-h3111-sachs3gang-22euro.jpg original Sachs Ersatzteil

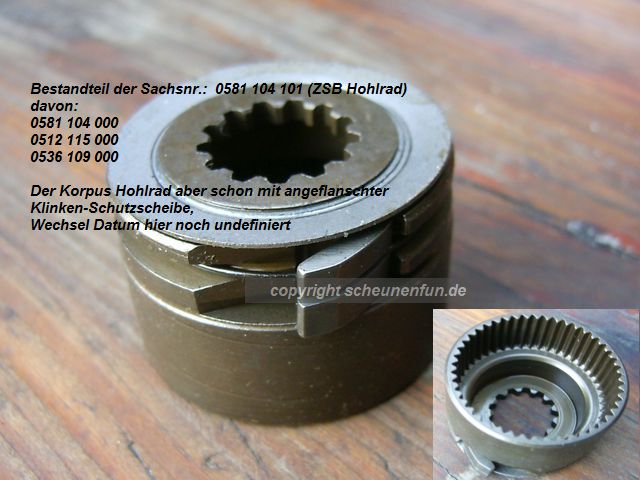

hohlrad-h3111-sachs-dreigang
nos hohlrad-h3111-sachs-dreigang-22euro.jpg original Sachs Ersatzteil
Bauteiländerung vrmutl. um 84-85

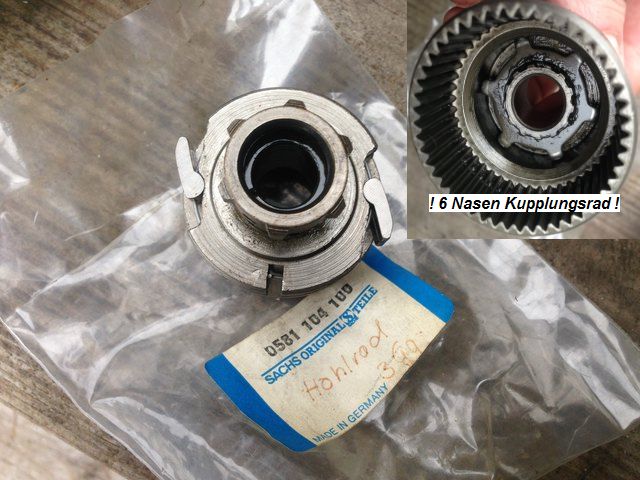

hohlrad-zsb-h3111-sachs3gang-ovp

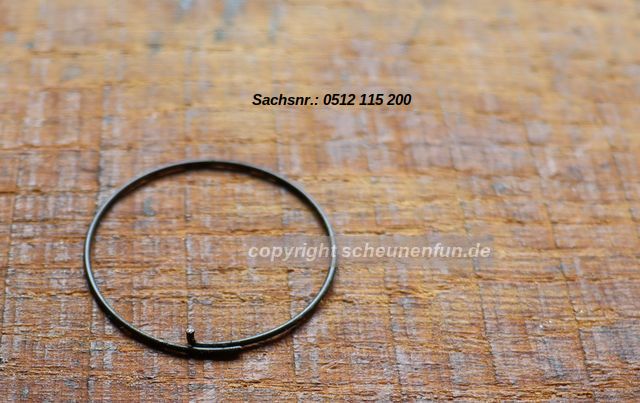

sprengring-fuer-hohlrad-h3111-sachs3gang
1x nos:sprengring-fuer-hohlrad-h3111-sachs3gang-3euro.jpg original Sachs Ersatzteil

Gebrauchte und von mir geprüfte original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.

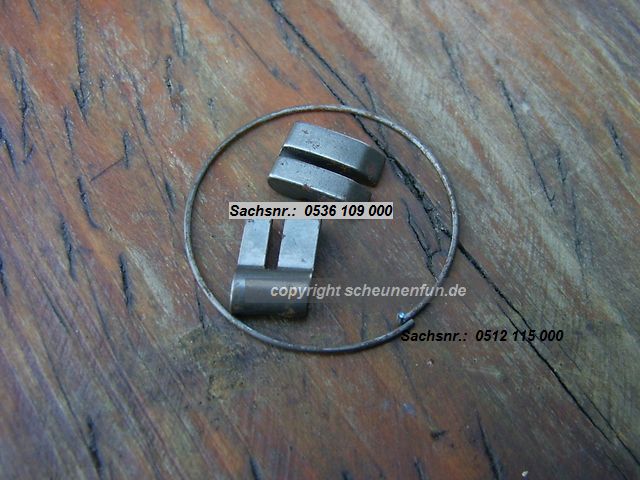

2klinken-sprengring-fuer-hohlrad-h3111-sachs3gang
1 Set nos: 2klinken-sprengring-fuer-hohlrad-h3111-sachs3gang-10euro.jpg original Sachs Ersatzteile
Sperrklinke kompatibel 5gang-h5111

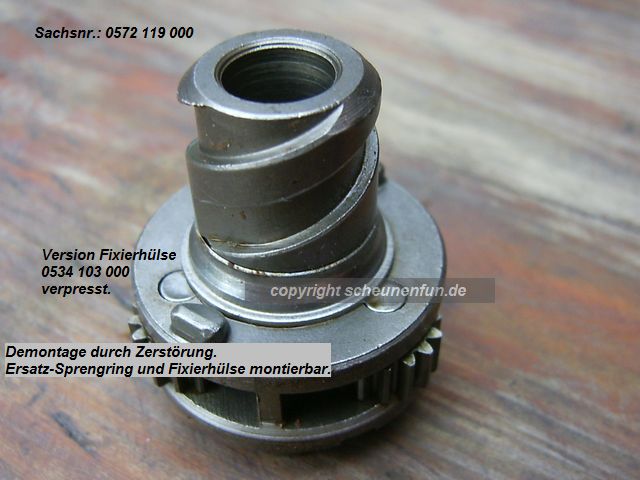

planetenradtraeger-zsb-h3111-sachs3gang
nos planetenradtraeger-zsb-h3111-sachs3gang-15euro.jpg
original Sachs Ersatzteil für 6 Klauen Mitnehmerscheibe

Ein gebrauchtes und von mir geprüftes original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.

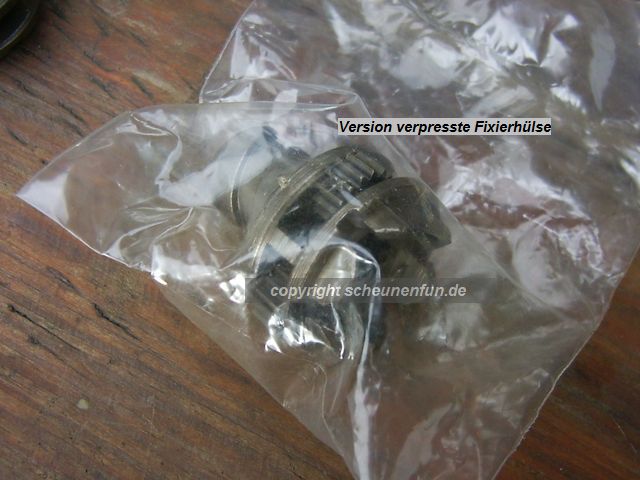

planetenradtraeger-zsb-h3111-sachs3gang-ovp
nos planetenradtraeger-zsb-h3111-sachs3gang-ovp-18euro.jpg
original Sachs Ersatzteil für 6 Klauen Mitnehmerscheibe

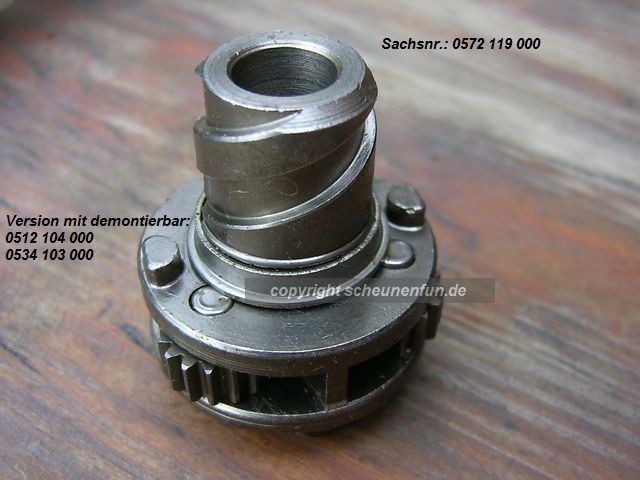

planetenradtraeger-zsb-h3111-sachs-dreigang
nos planetenradtraeger-zsb-h3111-sachs-dreigang-18euro.jpg
original Sachs Ersatzteil für 6 Klauen Mitnehmerscheibe

Ein gebrauchtes und von mir geprüftes original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.

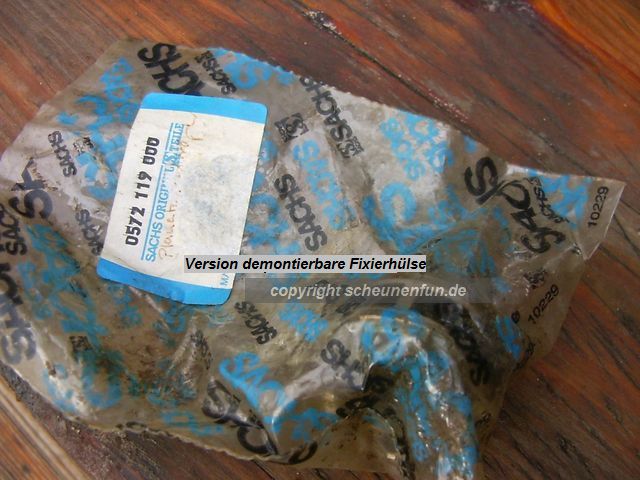

planetenradtraeger-zsb-h3111-sachs-dreigang-ovp
nos planetenradtraeger-zsb-h3111-sachs-dreigang-ovp-21euro.jpg
original Sachs Ersatzteil für 6 Klauen Mitnehmerscheibe

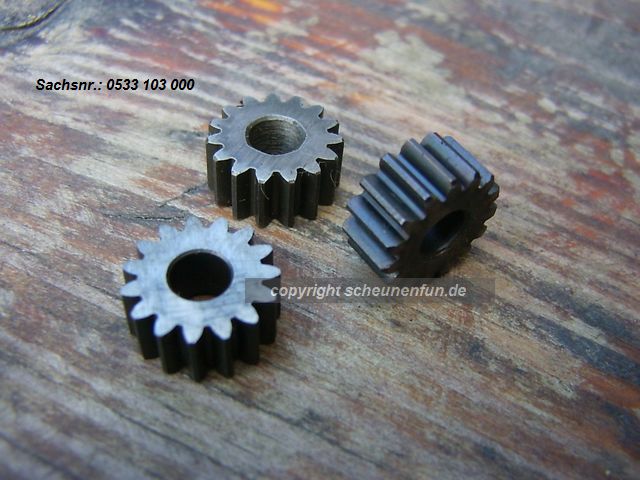

planetenraeder-h3111-sachs-dreigang
1 Satz nos: planetenraeder-h3111-sachs-dreigang-10euro.jpg original Sachs Ersatzteile
Kompatibel 2gang 102 + a+r2110, 3gang 4+515

Gebrauchte und von mir geprüfte original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.

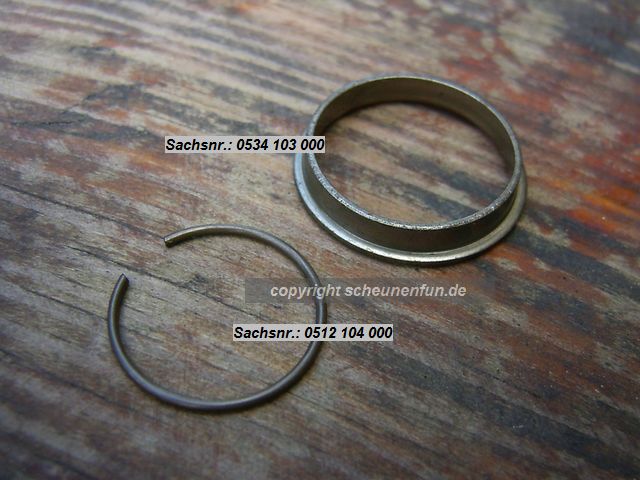

fixierhuelse-sprengring-plantenradtraeger-sachs-dreigang
1 Set nos: fixierhuelse-sprengring-plantenradtraeger-sachs-dreigang-6euro.jpg original Sachs Ersatzteile
Kompatibel 3gang 4+515

Gebrauchte und von mir geprüfte original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.

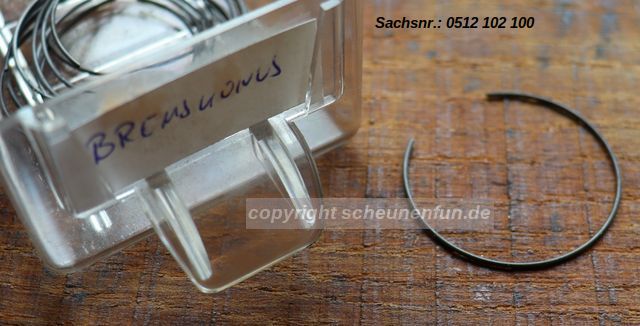

sprengring-fuer-bremskonus-h3111-sachs3gang
1x nos sprengring-fuer-bremskonus-h3111-sachs3gang-3euro.jpg original Sachs Ersatzteil
Kompatibel 2gang 102, 2gang a+r2110, 3gang 515, h5111

Gebrauchte und von mir geprüfte original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.

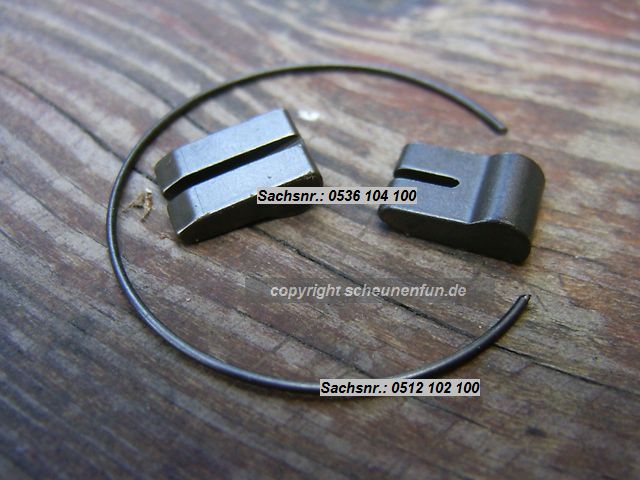

2klinken-sprengring-fuer-bremskonus-h3111-sachs3gang
1 Set nos:
2klinken-sprengring-fuer-bremskonus-h3111-sachs3gang-10euro.jpg original Sachs Ersatzteile
Kompatibel 2gang 102, 2gang a+r2110, 3gang 515, H5111
Sperrklinke kompatibel 3gang 4+515 Klinkenträger

Gebrauchte und von mir geprüfte original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.



bremsmantel-h3111-sachs3gang

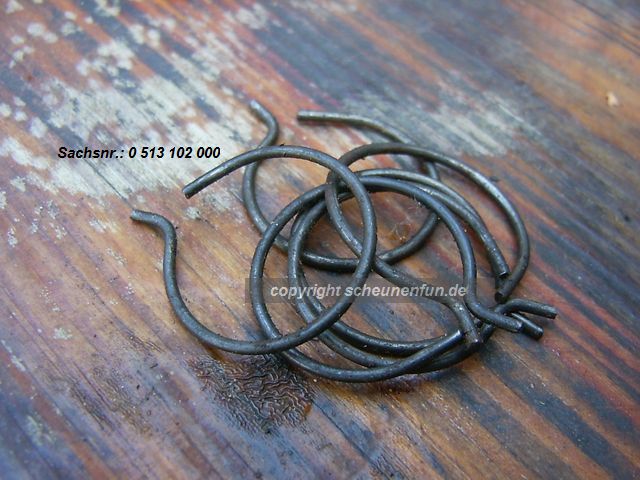

1 Stk. nos friktionsfeder-h3111-sachs3gang-5euro.jpg original Sachs Ersatzteil
Kompatibel 2gang-a2110, 3gang-515, h5111

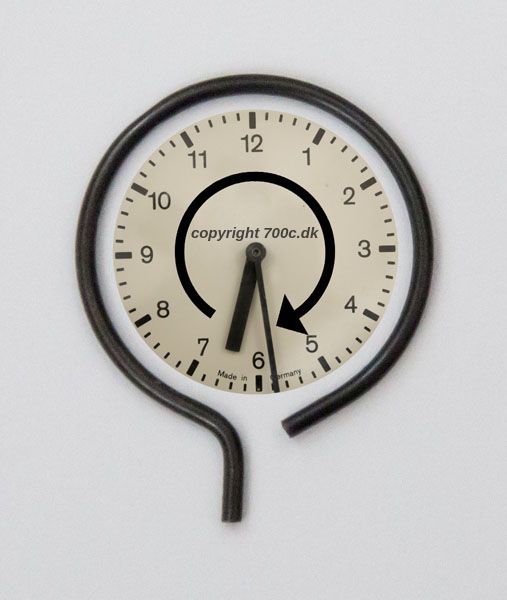

friktionsfeder-h3111-sachs3gang-montageanleitung

Thank you very frictionspring-clockwize, to my hubbrother from København .



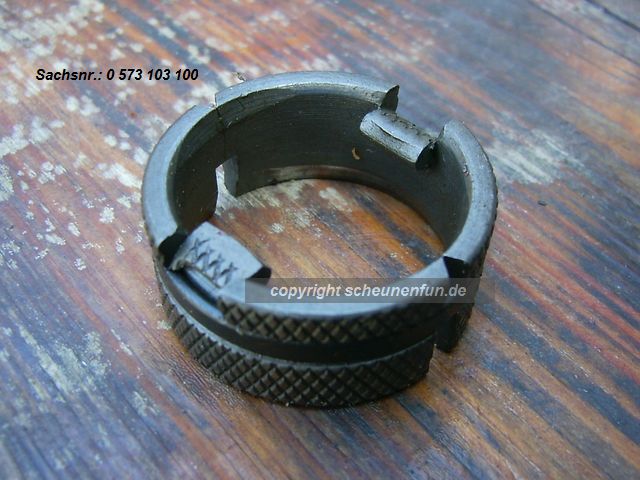

bremsmantel-h3111-sachs3gang
nos bremsmantel-h3111-sachs3gang-18euro.jpg original Sachs Ersatzteil Prinzipfoto
Kompatibel 2gang-a2110, 3gang-515

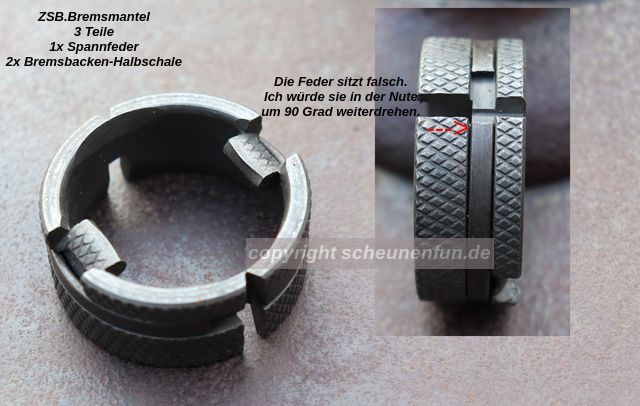

obwohl-neuteil-ist-wohlwollen-noetig

Heutiger Tipp, Augen auf im Nabenverkehr.
Wer an seiner Bremse arbeitet, der moege beste Sorgfalt walten lassen.
Ein Fahrrad an sich ist eine gute Sache, ohne beste Bremse(n) ist es urban betrachtet eher Mist.

Wer den Spannring mit der Oeffung auf eine Kerbe schiebt, dann die Halbschalen haendisch in Bremsstellung drueckt,
darauf folgend den Spannring um 90 Grad in der Nute verdreht,
dann wieder die Halbschalen in die Bremstellung druckt, wird einen Unterschied bemerken.
Wer meint das waere egal, Glueckwunsch.

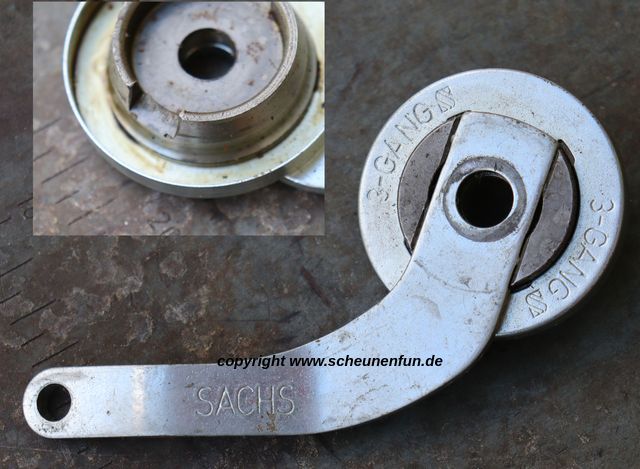

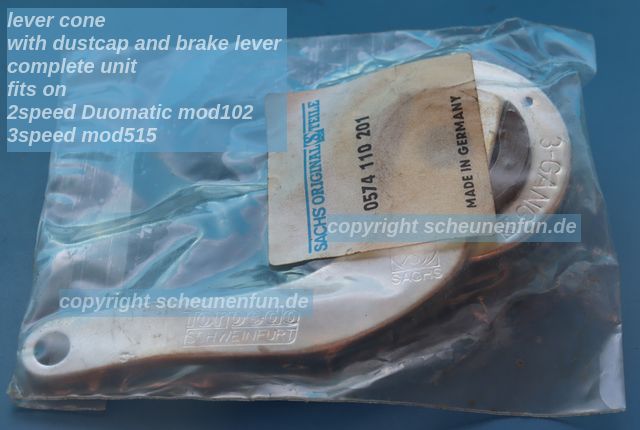

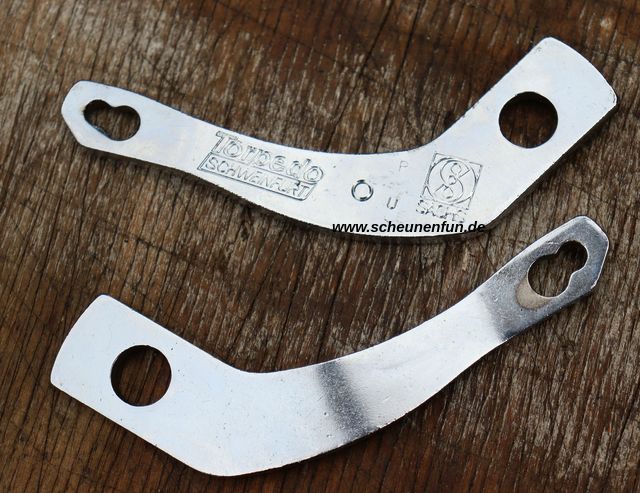

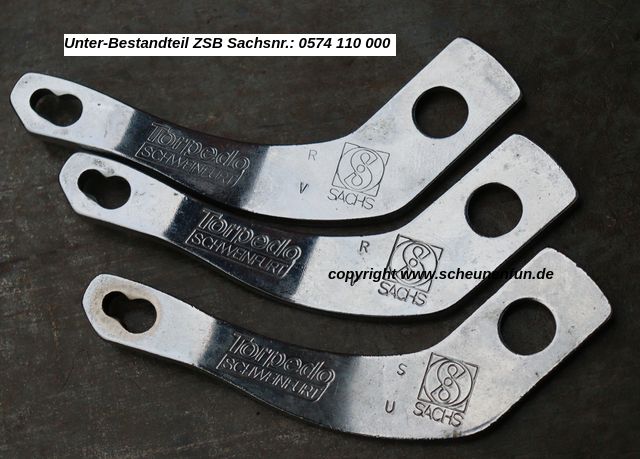

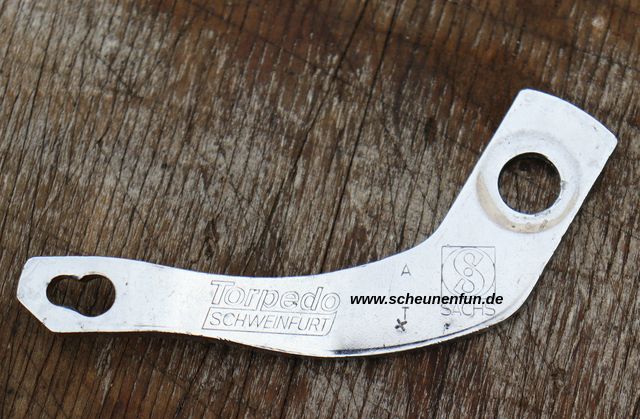

hebelkonus-zsb-h3111-sachs3gang
nos hebelkonus-zsb-h3111-sachs3gang-14euro.jpg
Kompatibel 2gang-102, 3gang-515



hebelkonus-zsb-h3111-sachs-dreigang
nos hebelkonus-zsb-h3111-sachs-dreigang-16euro.jpg
Kompatibel 2gang-102, 3gang-515



hebelkonus-zsb-h3111-sachs3gang-bj85
nos ovp hebelkonus-zsb-h3111-sachs3gang-bj85-22euro.jpg (dreizehnfuffigoteilfusovp+noseswareinmal)
Kompatibel 2gang-102, 3gang-515

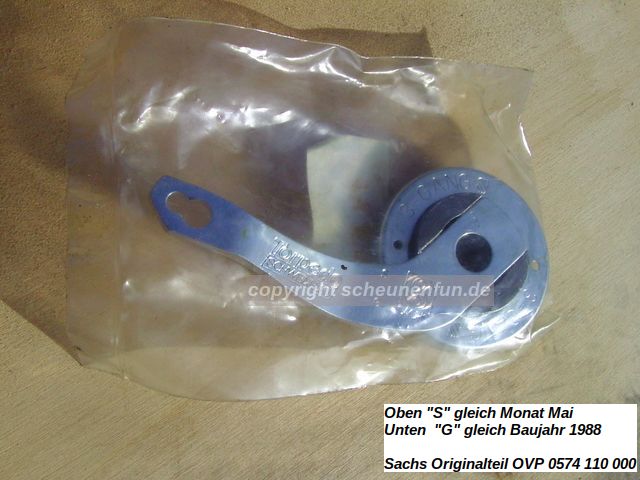

hebelkonus-zsb-h3111-sachs3gang-bj88
nos ovp hebelkonus-zsb-h3111-sachs3gang-bj88-22euro.jpg
Kompatibel 2gang-102, 3gang-515



hebelkonus-zsb-h3111-sachs3gang-bj89
nos hebelkonus-zsb-h3111-sachs3gang-bj89-18euro.jpg
Kompatibel 2gang-102, 3gang-515



hebelkonus-zsb-h3111-sachs-dreigang-ovp-bj82
nos hebelkonus-zsb-h3111-sachs-dreigang-ovp-bj82-22euro.jpg
Kompatibel 2gang-102, 3gang-515

Tipp
Eben diese unbeschrifteten Deckel, des ZSB Hebelkonus, sind das Objekt der Begierde um:
Eine gebrauchte 2gang a/r2110 am Hebelkonus deutlich zu verschönern.
Einen Staubdeckel antreiberseitig für eine 2gang 102 herzustellen, und zwar, indem der Steg entfernt wird.

Fazit:
Das aussterbende Gebiet F&S, kann durch einige Improvisationen (Narben-Paliativ) "noch" gelindert werden.



hebelkonus-zsb-h3111-sachs3gang-ovp-bj82
nos hebelkonus-zsb-h3111-sachs3gang-ovp-bj82-22euro.jpg
Kompatibel 2gang-102, 3gang-515







Improvisation Antreiber H3111.
Jetzt die "Leichen im Keller" entsorgen, oder flott machen.


Ich hab ca. 1975 meine ersten Dreigang-515-Räder repariert, da kam die H3111 gerade auf den Markt.
Irgendwann hab ich gemerkt, wow Fahrräder kannst ja auch verkaufen und etwas Geld verdienen.
Jetzt nach 45 Jahren, habe ich diese Seite (die sie gerade lesen) und von der ich lebe.
Das muss ja nicht unbedingt nun ihr erklärtes Ziel werden.
Aber ein Fahrrad flott und ne Einkaufsfahrt machen, egal ob mit Corona oder Alexa, einfach machen.
Oder ein Rad verkaufen um den Einkauf zu finanzieren, einfach machen.

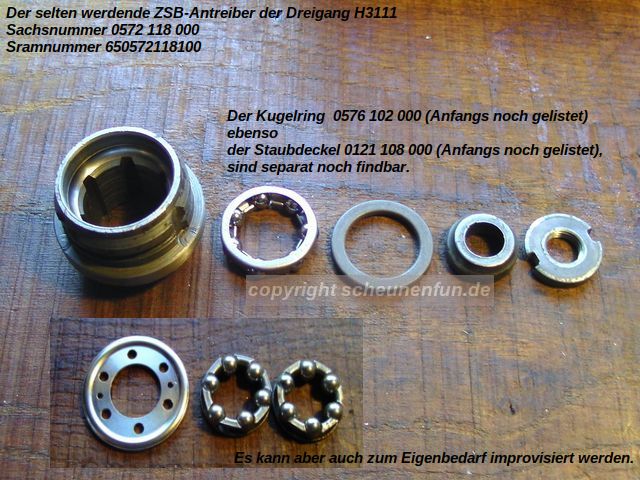

antreiber-sachs-dreigang-improvisations-revision

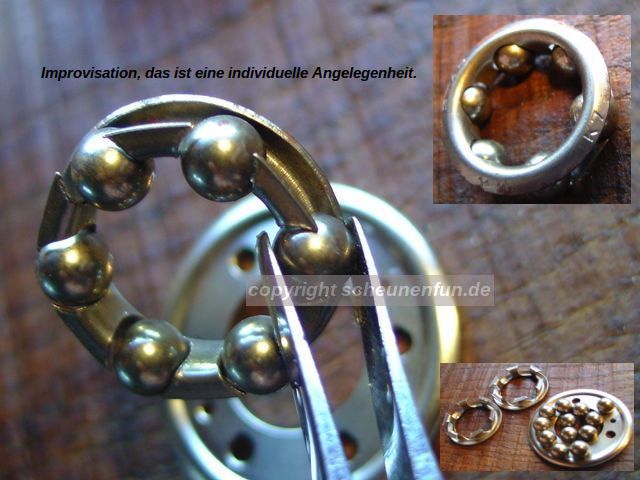

antreiber-torpedo-dreigang-improvisations-revision

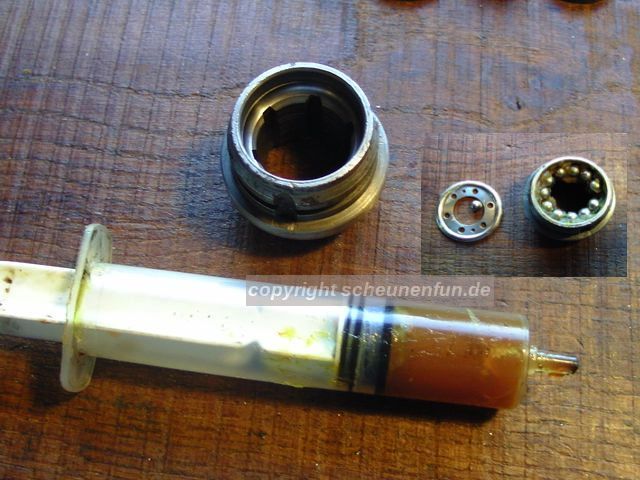

antreiber-h3111-dreigang-improvisations-revision
antreiber-h3111-dreigang-improvisations-revision.jpg LoseKugeln, 4 mehr als im Ring, top.

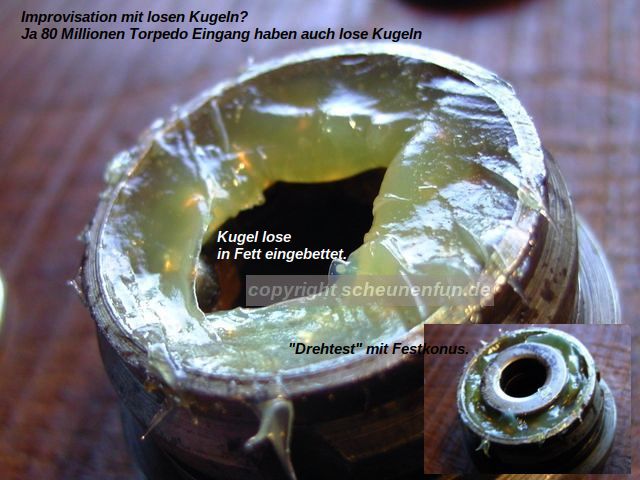

zsb-antreiber-sachs-nabe-dreigang-lose-kugeln-im-fett

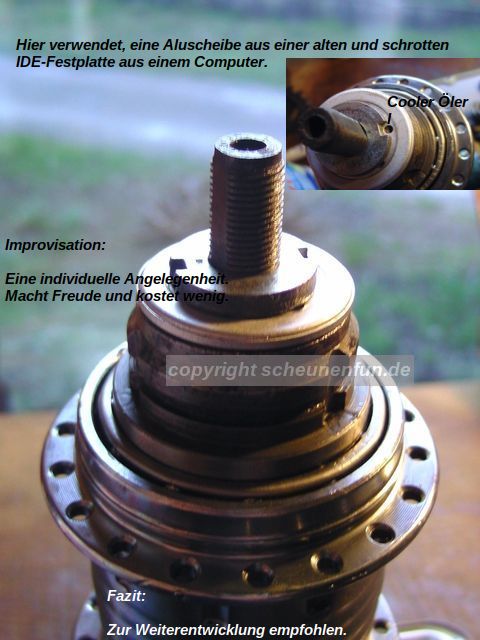

zsb-antreiber-sachs-nabe-dreigang-scheibe-als-staubdeckel
Wer noch nen Lederdichtring ausschneidet, unter den Deckel bringt, kommt "Einfälle statt Abfälle" auf die Spur.
Meine erklärte Bibel und damit fing alles an (mein Job zu werden), Danke an Christian Kuhtz ich ziehe meinen Hut.
"Branchenfremdteil" hier entnommen , hält eigentlich den Datenträger auf dem Motor einer Festplatte.
Sie haben keine IDE Festplatte?
Dose Bier wegzischen und Dichtung selber schneiden, geht auch.
Viel Erfolg und Improvisationslust wünsche ich.

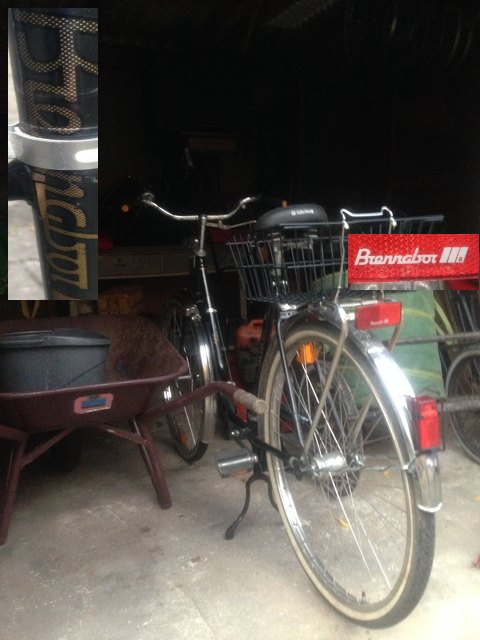

1987 Brennabor-Hwe Sachs-Dreigang

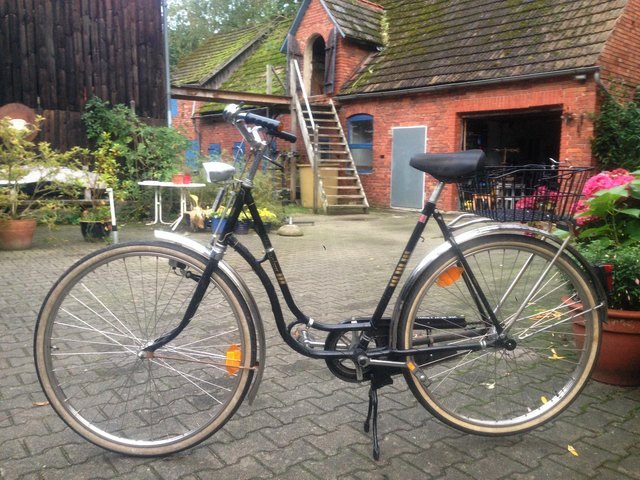

brennabor-hwe-1987er-damenrad-sachs-dreigang

Wer so ein Rad im Schuppen hat...

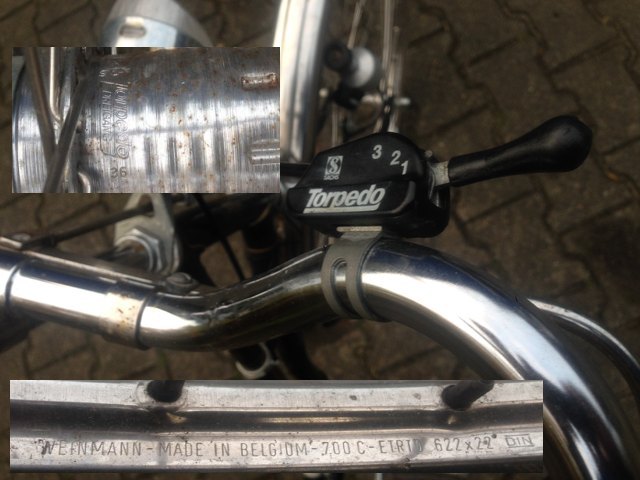

brennabor-hwe-1987er-da-rad-sachs-3gang

brennabor-hwe-1987er-da-rad-sachs-dreigang

1986 gingen die Markenrechte von Brennabor an HWE-Einbeck.
Obiges Rad kam zu einer Zeit auf den Markt, da hat Magura die erste hydraulisch wirkende Bremse auf den Markt gebracht.
Da mutet ein Rad mit Stempelbremse eher "altbacken" an.
Es war die Zeit von Nirosta-, Berceau-Rahmen. Mountainbikes beherrschten den Markt.



Aus heutiger Sicht/Fazit:
Das ist ein "grundehrliches" einfaches Rad, gut für Touren bis 50 Kilometer.
Altglas zum Container fahren, Brötchen holen, Feierabendrunde durchs Dorf.
In seiner Erscheinung wirkt es heute (wie damals) eher wie 60er Jahre.
Mit der Technik der 80er (auch heute noch) ein klaglos funktionierendes Alltagsrad.

Der Unterhalt kostet 1 Packung Kippen-Bigbox pro Jahr.







Häufige Mängel dieser Nabe.

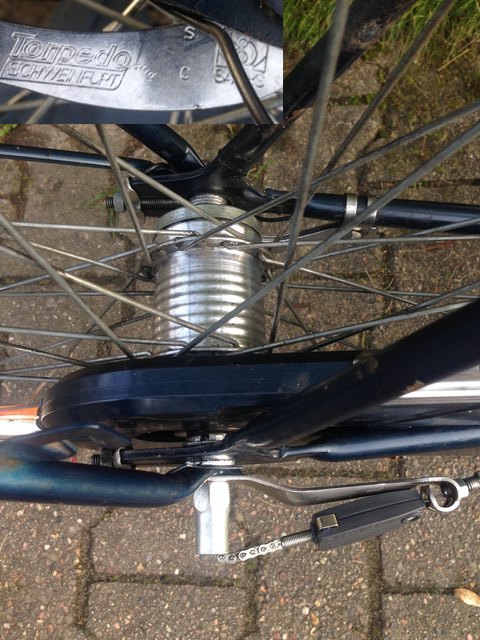

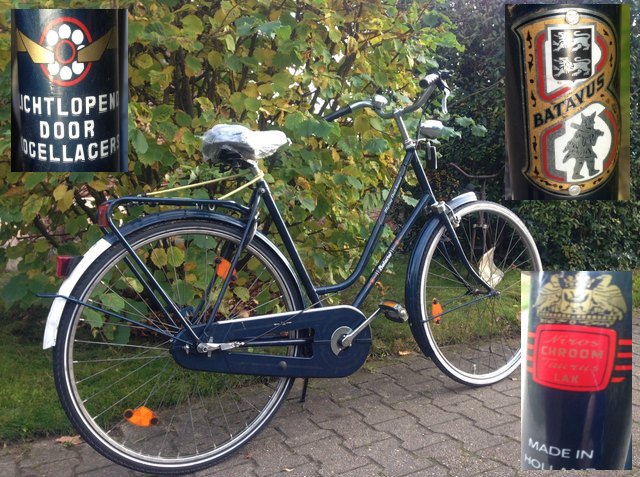

Batavus Flying Dutchman H3111


batavus-flying-dutchman-h3111-3gang-sachs

batavus-flying-dutchman-h3111-3gang-torpedo

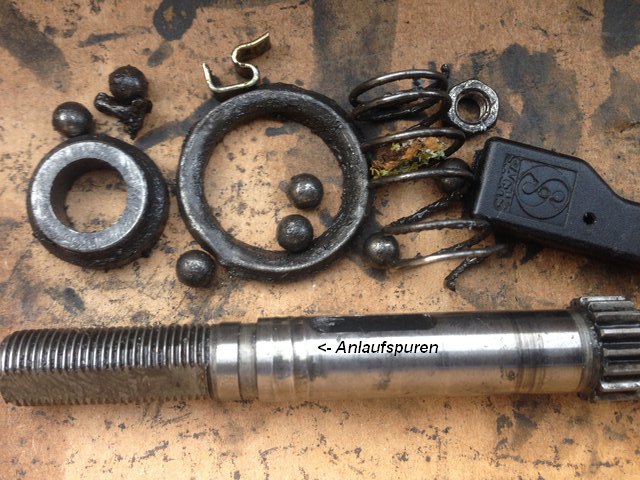

batavus-flying-dutchman-h3111-3gang-schaden

Typischer Schaden.
Das Lager im Antreiber wird aufgerieben.
Hier wurde zu lange weitergefahren.
Die Achse ist hinüber, das Kupplungsrad kann nicht mehr (darauf gleitend) alle Gänge schalten.
Eine solche Instandsetzung kostet (inkl. Teile) ab 80,00 Euro.

Fazit:
Flying Dutchman aus 1984, schon ein echter Klassiker.
Tolles Rad, super Qualität, nach 30 Jahren kann halt mal was schrotten.

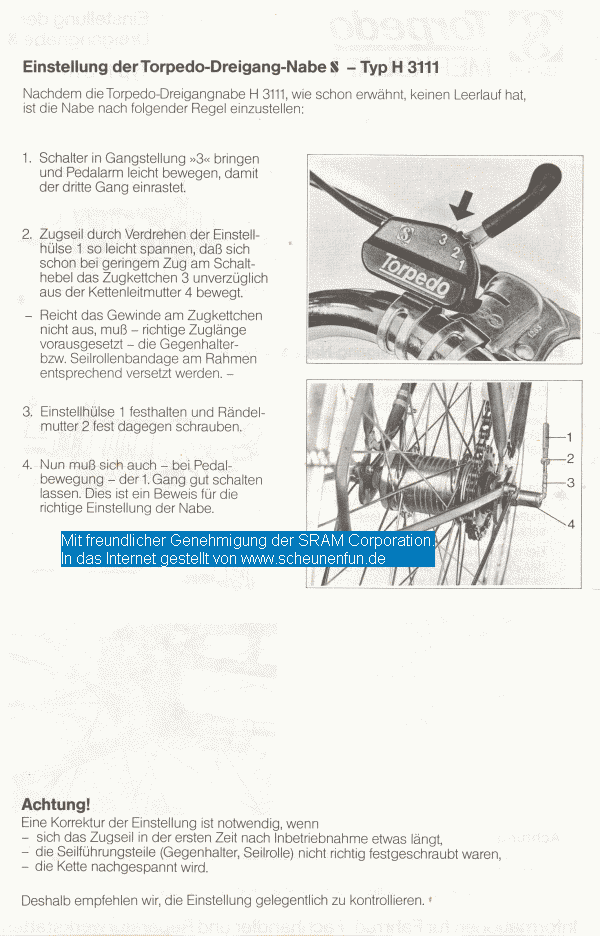

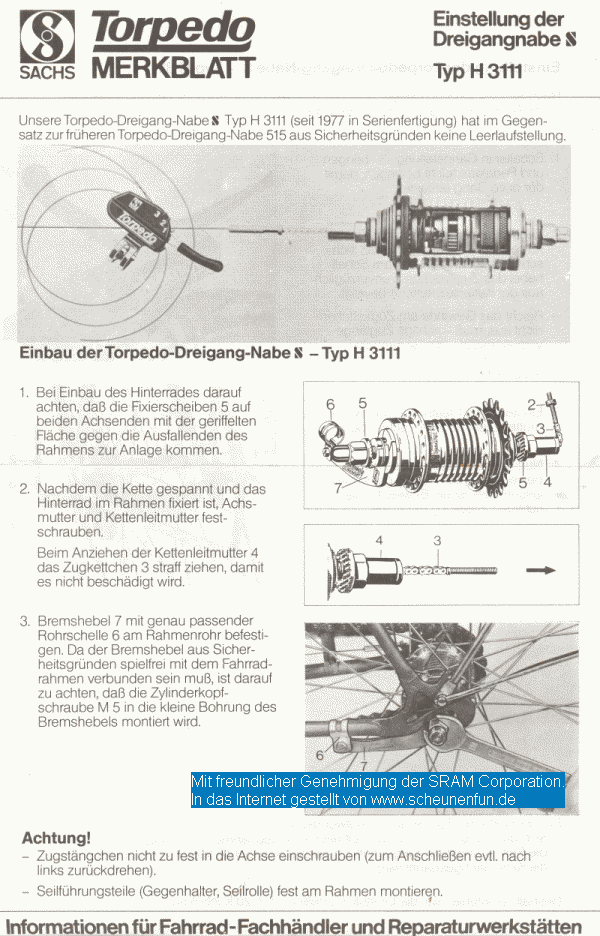

Torpedo Einbauhinweis Fichtel und Sachs Dreigang H3111 + Mod 515 mit Schraubhülse am Kettchen

H3111 Sachs Einbauhinweis





Maximale Distanz zwischen den Ausfallenden (gilt für jegliche Nabe zu beachten).
Hier am Beispiel einer Dreigang H3111 in einen modernen Rahmen mit Schaltauge eingesetzt.

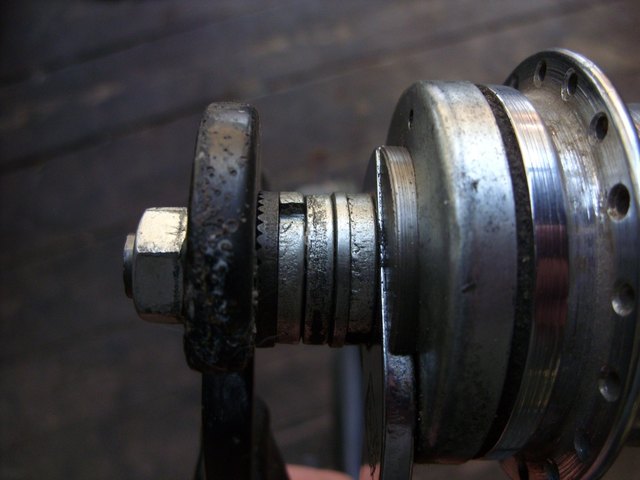

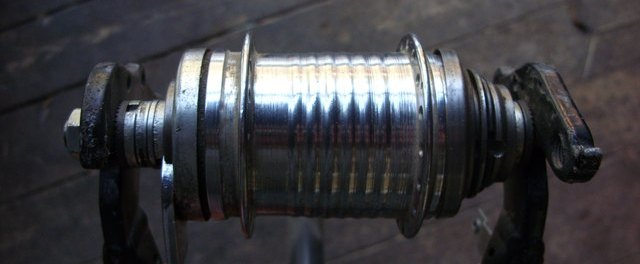

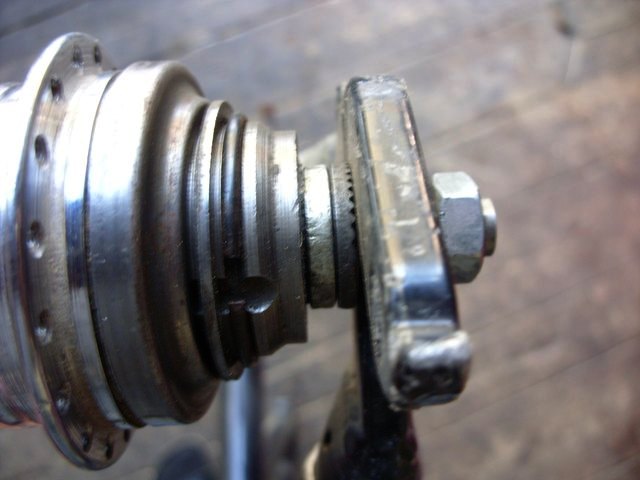

Einbauabmessung 135mm Dreigang H3111
Distanz zwischen den Ausfallenden 130 mm, Breite je Alu-Ausfallende 8 mm.
Ohne eine lange Achse mit 164mm ist das nicht zu realisieren.
Alu-Ausfallenden sollten max. 2 - 4 mm unter Spannung zusammengezogen werden.
Ein Stahlrahmen verzeiht das eher, der bricht nicht so schnell.


Die Drehmomentbegrenzungs-Scheibe (schwarz mit Riffeln) innen aufgesetzt.
Außen lediglich eine 1mm breite Unterlegscheibe,
Zur Verdeutlichung des Gewindeendes hier mit Sechskantmutter anstelle einer Kettenleitmutter.


Außermittiger Einbau. Bremsseitig eine dritte Kontermutter als Distanzscheibe.
Die Drehmomentbegrenzungs-Scheibe auch innen.
Zusätzlich können keine Schutzblechstreben etc. aufgesetzt werden.

Alternativ eine lange Achse nutzen um Schutzblechstreben, Gepäckträger und Kettenspanner aufzusetzen.


Mutationen:

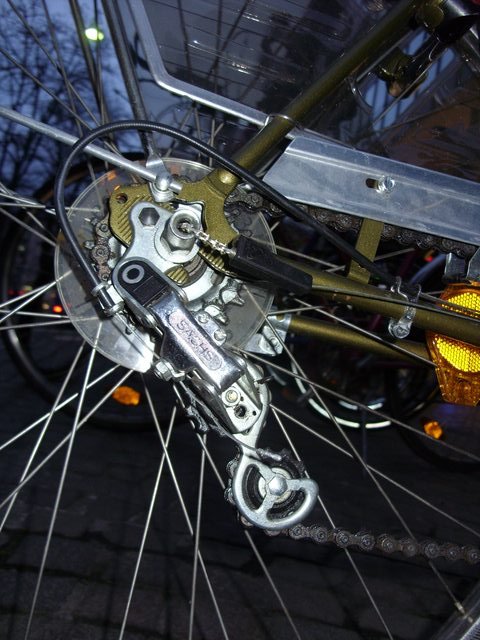

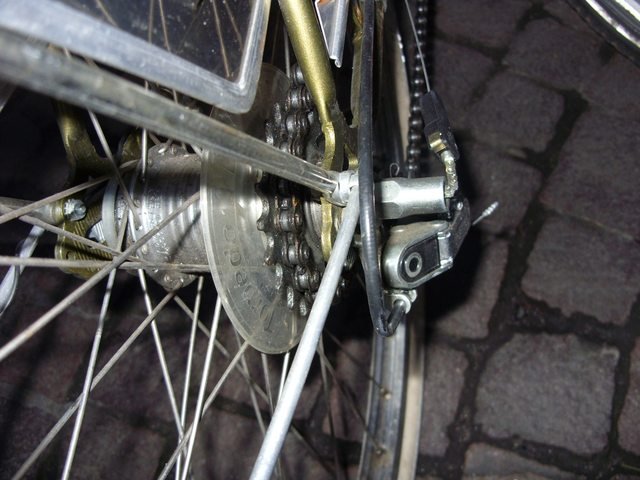

Kurios, die Torpedo 2 x 3.
Setzt einen Umwerfer der Kettenschaltungen voraus.
Damit wurde die Entfaltung eines 10gang Sportrades erreicht.



Torpedo 2 x Dreigang Bauer-Fahrrad

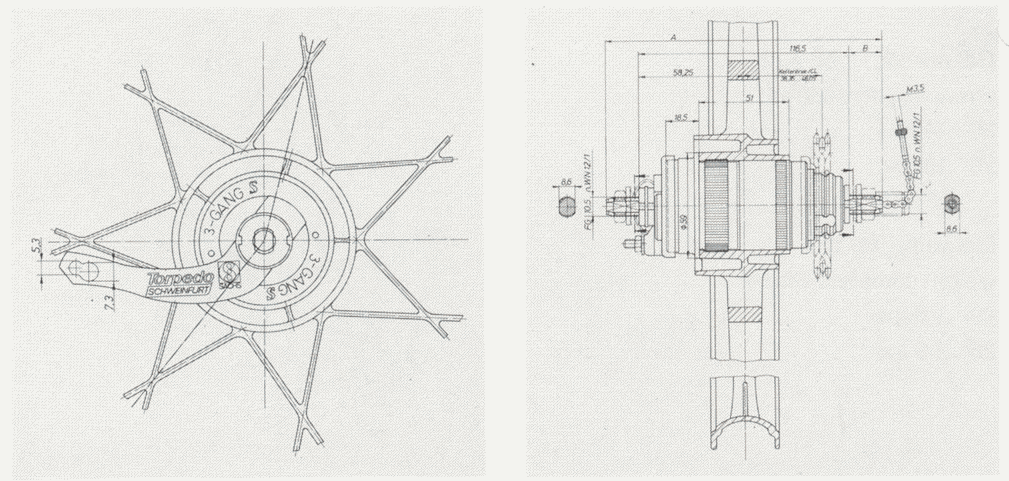

Die H3111 im Alu-Druckgußrad.

Gab es als 20" + 26" Version.
26" fand Verwendung im FEHO Fendt.

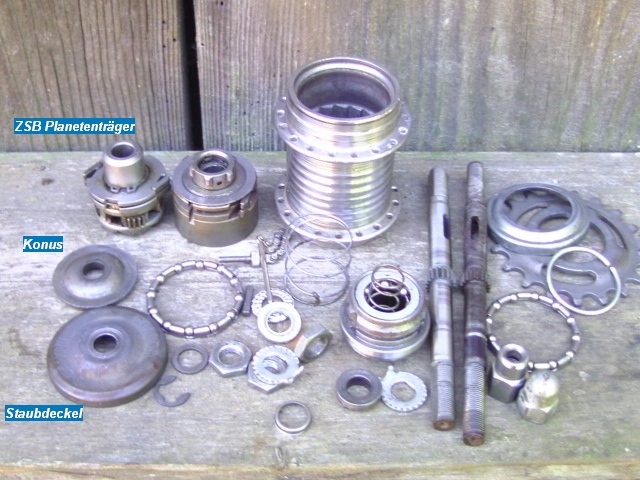

Die H3102 Sachs Dreigang-Nabe ohne Bremse.

sachs-dreigang-h3102

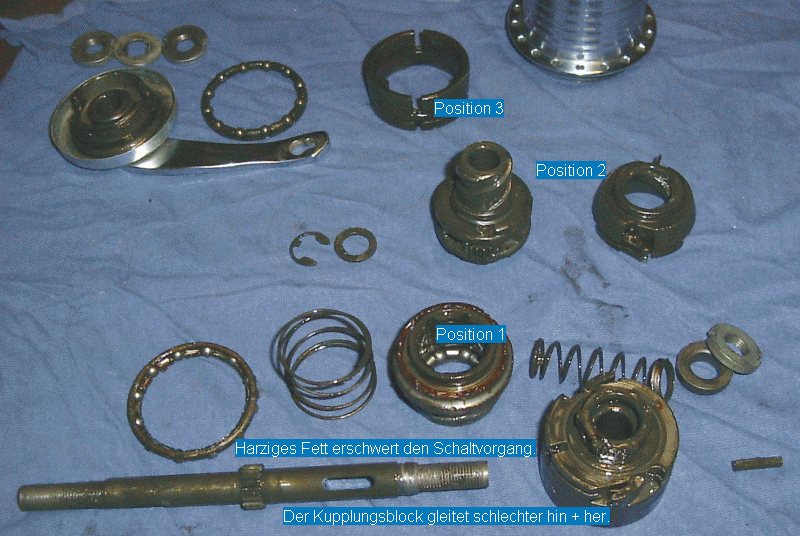

Die H3102 unterscheidet sich durch 3 Bauteile von der H3111.
Diese sind oben beschriftet.
