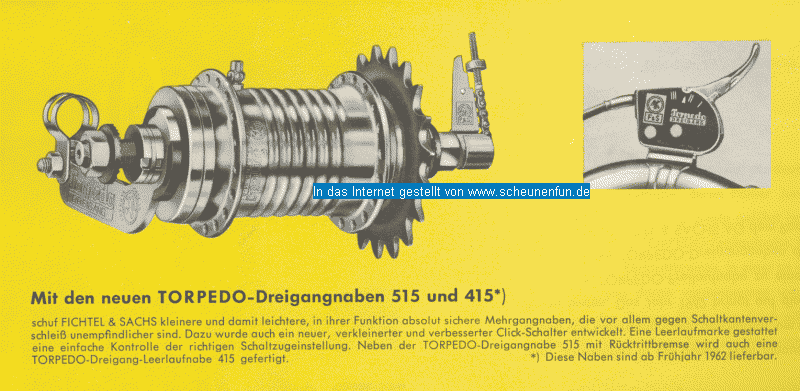

Fichtel & Sachs, Torpedo Modell 415

Hauptabmessungen, technische Daten:

Einbauabmessung
Gabelweite 108 mm
Achslänge 146 und 159 mm

Teile-Listen und Infomaterial von Sachs .

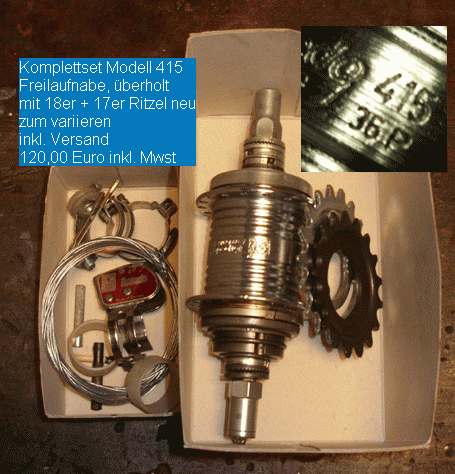

Geprueftes Komplettset 36loch:


ein-sachs415bj1962set.mp4

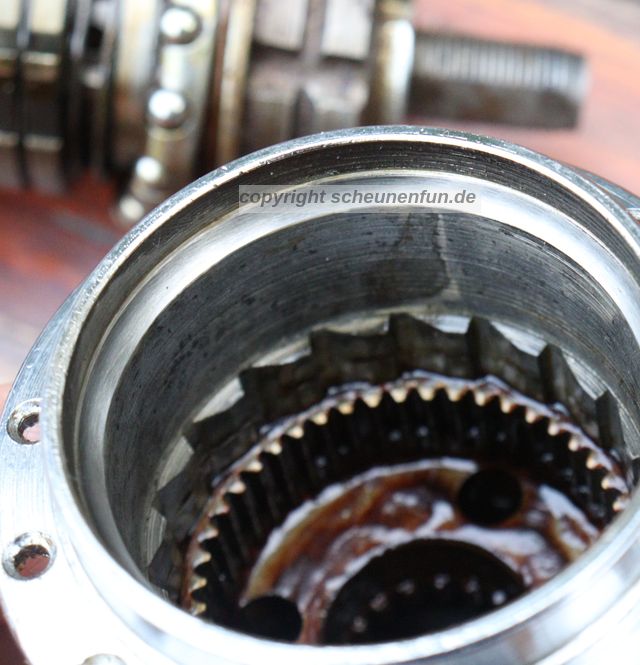

Kombiniertes Komplettset Nos 28loch Nabe, revidierter Schalter:

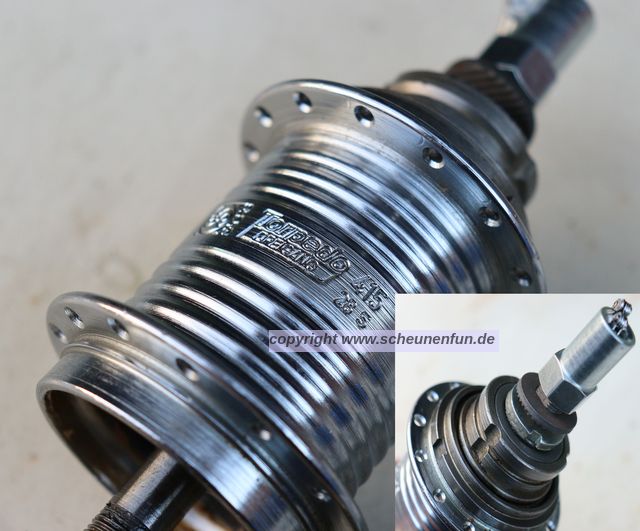

28loch-sachs-dreigang415-nabe-nos

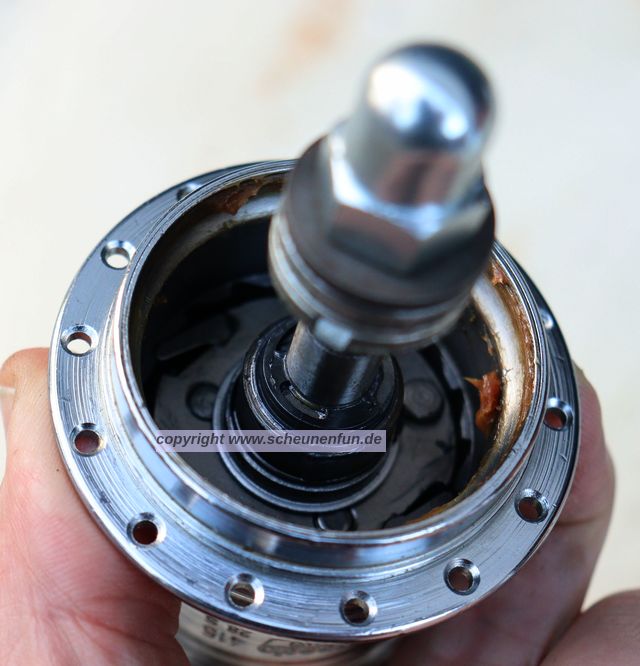

28loch-sachs-dreigang415nabe-nos

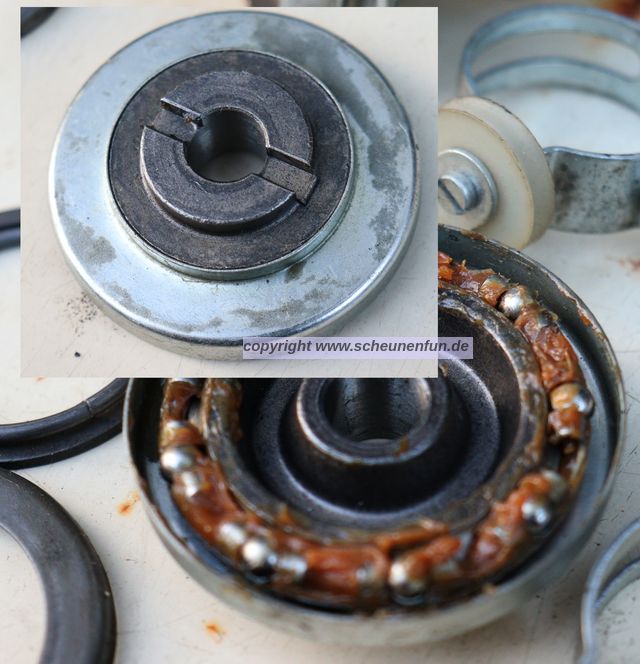

28loch-sachs-dreigang 415nabe-nos

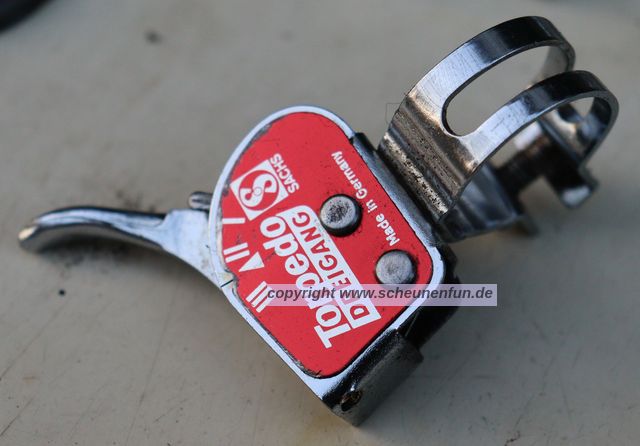

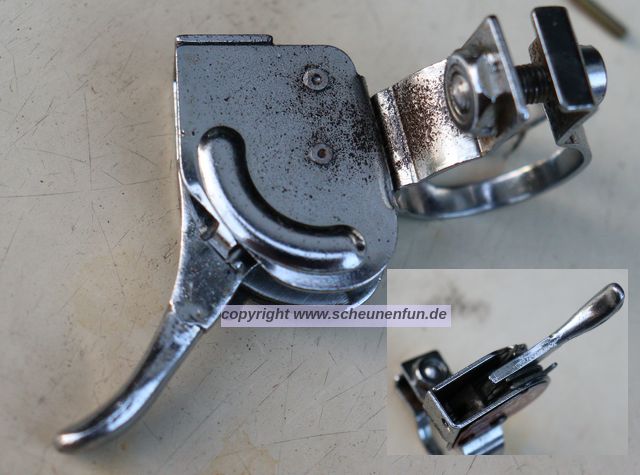

28loch-sachs-dreigang415-schalter-revidiert
28loch-sachs-dreigang415schalter-revidiert

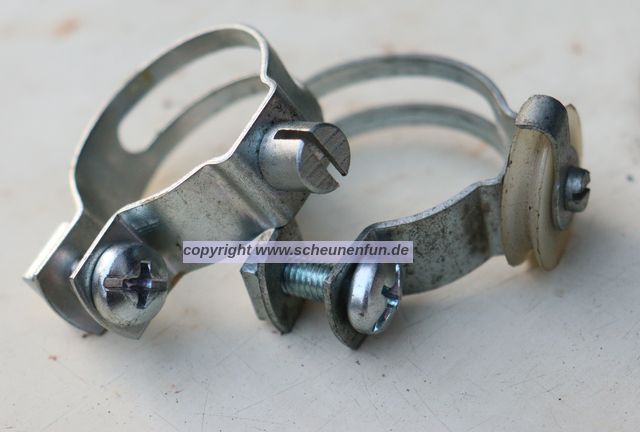

28loch-sachs-dreigang415schaltset

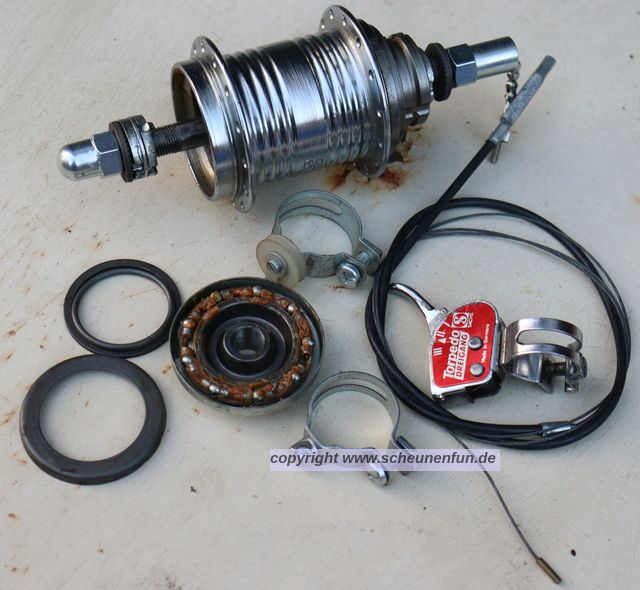

28loch-sachs-dreigang415-schaltset

111,11 Euro
Nos Nabe unrevidiert, gebraucht und revidierter Schalter, Verkauf wie im unteren Foto abgebildet.







Preise fuer Ersatzteile (auch Revision):

Fuer die 415 koennen viel Bauteile der H3111 (teils improvisiert) genommen werden.
Das bedeutet, auch SRAM T3 ist kompatibel.
Siehe bitte Numerische Einzelteileliste Sachs 1981
Matrix Bauteile-Abgleich Mod102/515 - H3111.
Ich halte diese Liste fuer sehr wertvoll und sie sollte moeglichst weit verbreitet werden.




Bei Montage/Revision nos 2,00 Euro
Gebraucht bei Montage/Revision (nicht abgebildet auf Anfrage) 1,00 Euro
. Dieser Staubdeckel ist bei der 515 identisch, findet sonst auf keiner Sachsnabe Verwendung.

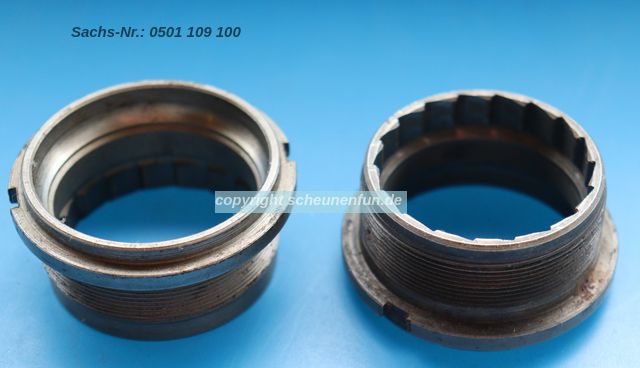

lagerschale-mod415-dreigang-sachs
1x nos Mitnehmer- lagerschale-mod415-dreigang-sachs.jpg

20,00 Euro
Bei Montage/Revision 10,00 Euro
Gebraucht bei Montage/Revision (nicht abgebildet auf Anfrage) 6,00 Euro
. Werkstatt-Staub, da die Nuten oft zerschlagen werden.



Nos Festkonus siehe

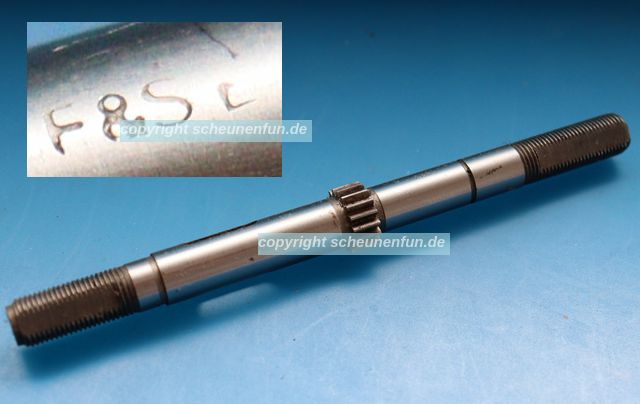

achse-mod415-kurz-nos-mag-e-sein-mir-wurscht

Bei Montage/Revision 15,00 Euro
Gebraucht bei Montage/Revision (nicht abgebildet auf Anfrage) 6,00 Euro
.


kupplungsrad-sachs-torpedo-dreigang4-und-515
1x nos kupplungsrad-sachs-torpedo-dreigang4-und-515.jpg original Sachs Ersatzteil
Siehe bitte Rubrik Mod515 .



schubklotz-h3111-sachs-dreigang
Auswahl Schubklotz Dreigang .



sperrklinkentraeger-zsb-sachs-dreigang-mod415
1x gebraucht sperrklinkentraeger-zsb-sachs-dreigang-mod415.jpg original Sachs Ersatzteil

Siehe bitte Rubrik Mod515 .



hohlrad-ohne-friktionsfeder-sachs-dreigang-mod515
1x nos hohlrad-ohne-friktionsfeder-sachs-dreigang-mod515.jpg original Sachs Ersatzteil

Siehe bitte Rubrik Mod515 .

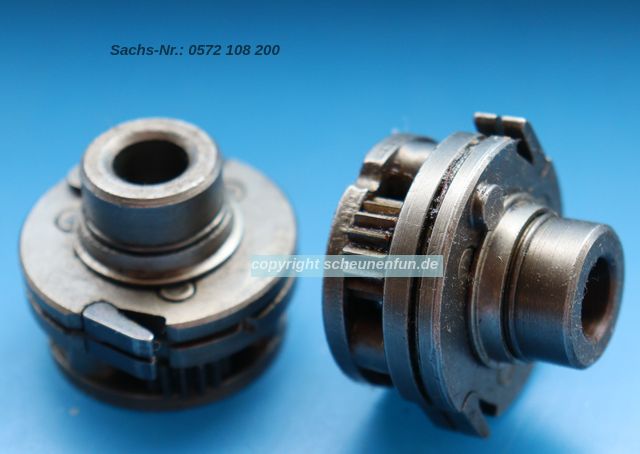

torpedo-dreigang415-zsb-planetenradtraeger
nos torpedo-dreigang415-zsb-planetenradtraeger.jpg

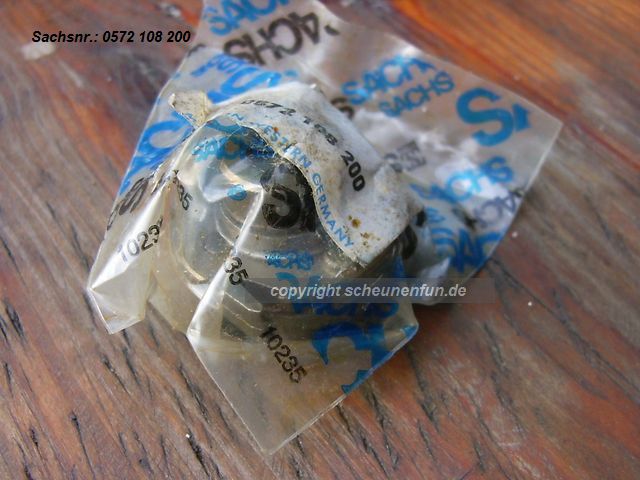

sachs-dreigang415-zsb-planetenradtraeger
nos ovp sachs-dreigang415-zsb-planetenradtraeger.jpg
Rep.-Teil ohne Spezifizierung BJ.

OVP 24,00 Euro
Bei Montage/Revision nos unverpackt Bauteil 15,00 Euro
Gebraucht bei Montage/Revision (nicht abgebildet auf Anfrage) 10,00 Euro
.
Die 415, sie wurde von F&S viele Jahre laenger vertrieben als die 515.
Die 4 + 515 haben die Leerlaufstellung nach vorne und hinten.
Nach hinten ist bei der 415 irrelevant, bei der 515 evtl. fatal.
Das hatte die H3111 ab 1975 nicht, die 415 konnte weiterverkauft werden.
Die H3102 folgte ab ca. 1982, das ermoeglicht die Vermutung zur laengeren 415-Produktion.
Ohne Bremse, konnte die 415 laenger verkauft werden als die 515.
Das ist eine Vermutung, einen Beweis habe ich nicht.

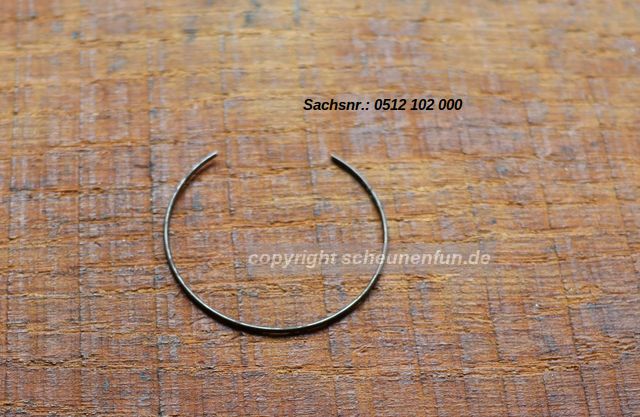

sprengring-planetentraeger-dreigang-415
nos angelaufen sprengring-planetentraeger-dreigang-415.jpg

Bei Montage/Revision 4,00 Euro

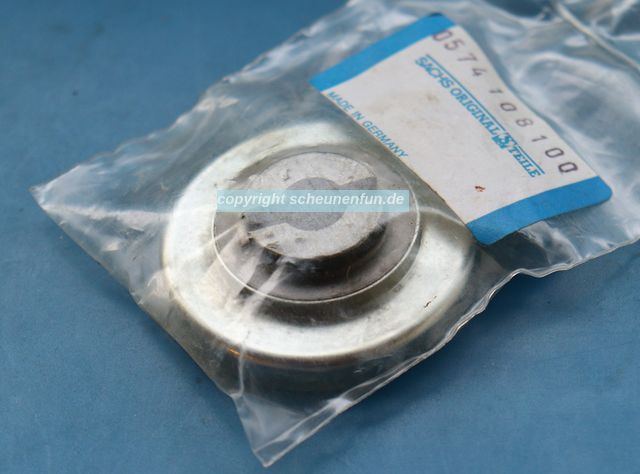

stellkonus-sachs-dreigang-415
nos ovp stellkonus-sachs-dreigang-415.jpg

24,00 Euro

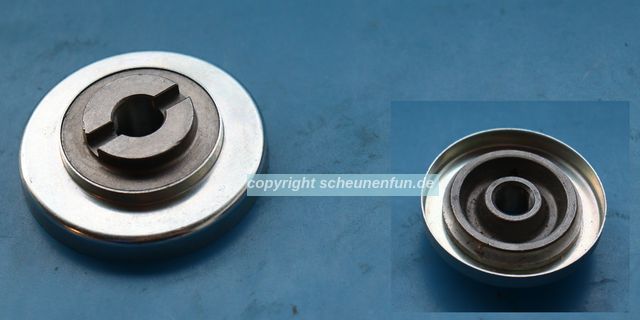

stellkonus-sachs-dreigang-415neu

Bei Montage/Revision 16,00 Euro
Gebraucht bei Montage/Revision (nicht abgebildet auf Anfrage) 10,00 Euro
.






Informationen:



"Fachleute" nennen die Freilaufnaben die besseren Getriebe.
Bremsen fuehren zu haeufigeren Schmierintervallen.
Naben (ohne Bremse) koennen auch nur mit Oel gefahren werden.

Die 515, sie wurde vor der 415 vom Markt genommen.
Die Leerlaufposition kann zum Versagen der Bremse fuehren.
Die 415 hat keine Bremse.
Sie konnte ohne Bedenken weiter vermarktet werden.






Mein Fazit faellt hier kurz aus:

Top Nabe, schlank, schoen, gut...
