Fichtel & Sachs, Torpedo 101/102 Duomatic mit Ruecktrittschaltung

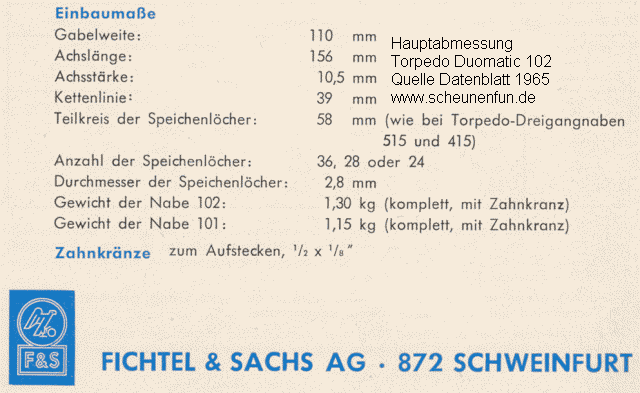

Hauptabmessungen, technische Daten:



Teile-Listen und Infomaterial von Sachs .



Preis für die Ueberholung:

Die Ueberholung einer Duomatic 101/102 (ohne Teile) kostet 60,00 Euro.
Ich verbaue Lagerwareteile oder gebrauchte Teile mit voller Funktion.
Die Ihrer Nabe entnommenen und defekten Teile sende ich Ihnen mit retour.
Ich arbeite mit schriftlichen Angeboten per E-Mail.

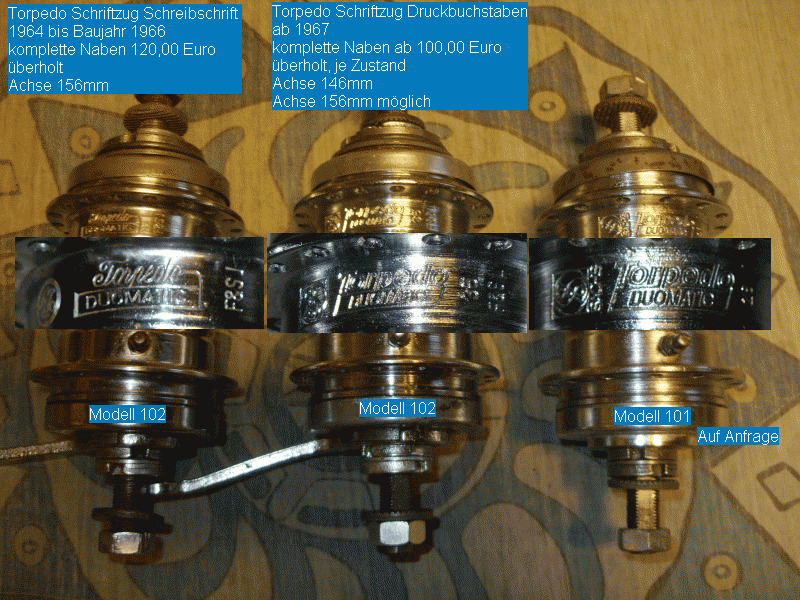

Naben zum Verkauf:

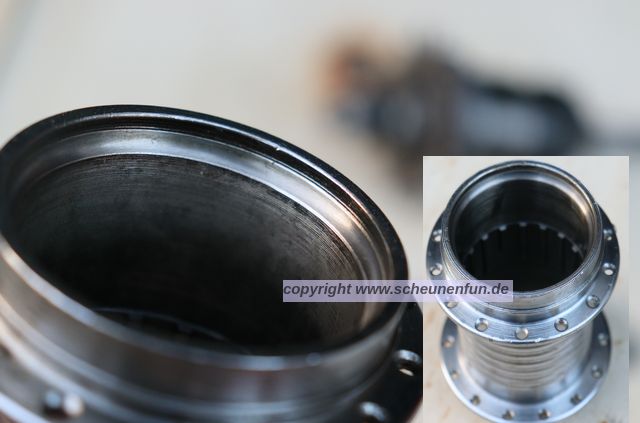

sachs-duomatic28--loch-gebraucht-geprueft

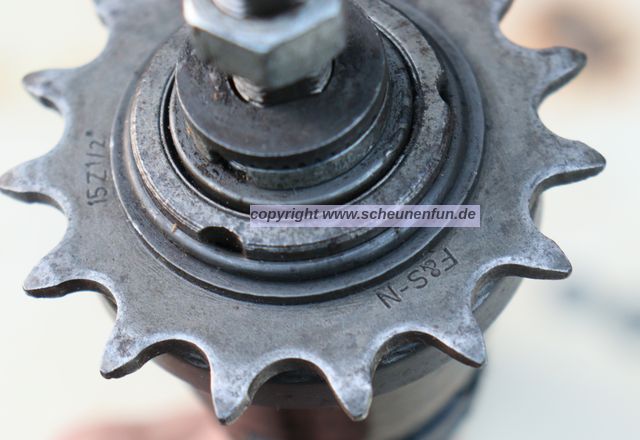

sachs-duomatic-28loch-gebraucht-geprueft

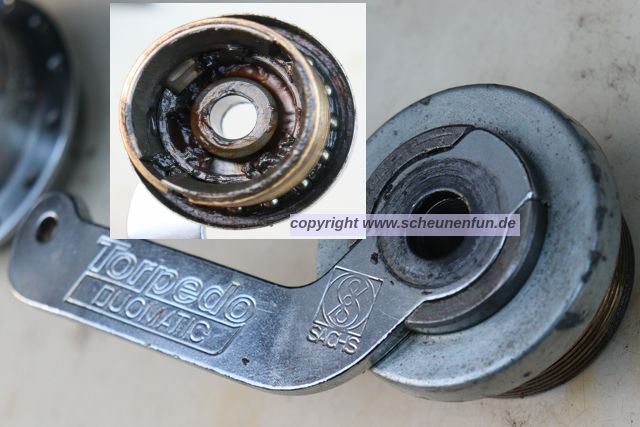

sachs-duomatic-28-loch-gebraucht-geprueft

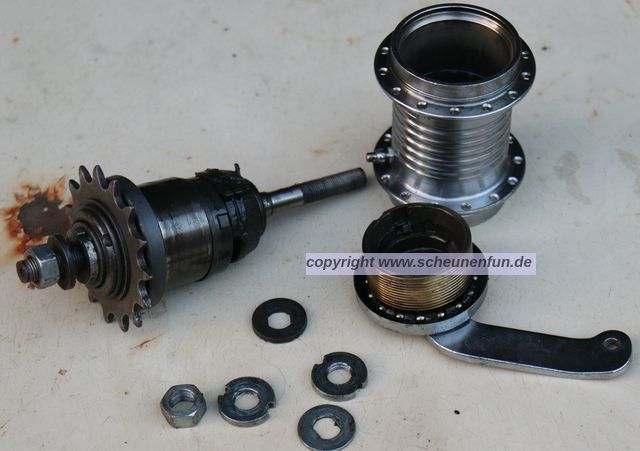

sachs-duomatic28loch-gebraucht-geprueft
mod102 wenig genutzt, s. Foto 1-4
Gebrauchte Ware, Verkauf wie im unteren Foto abgebildet.
Versand auf schriftl.Anfrage

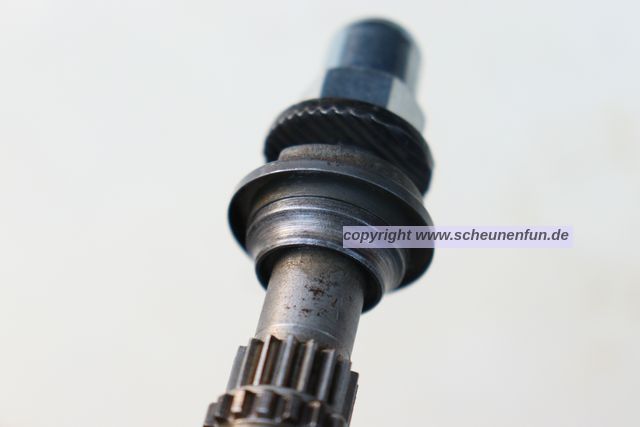

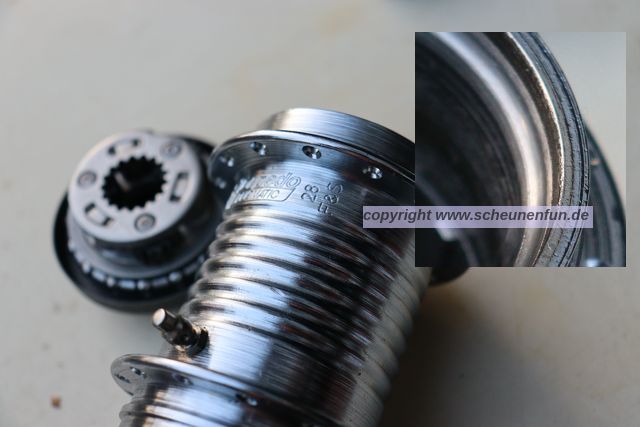

mod102-28-loch-mag-nos-sein-verkauf-als-gebraucht
mod102-28loch-mag-nos-sein-verkauf-als-gebraucht

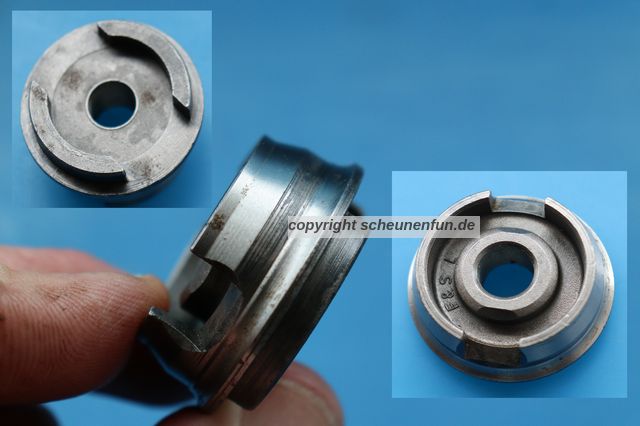

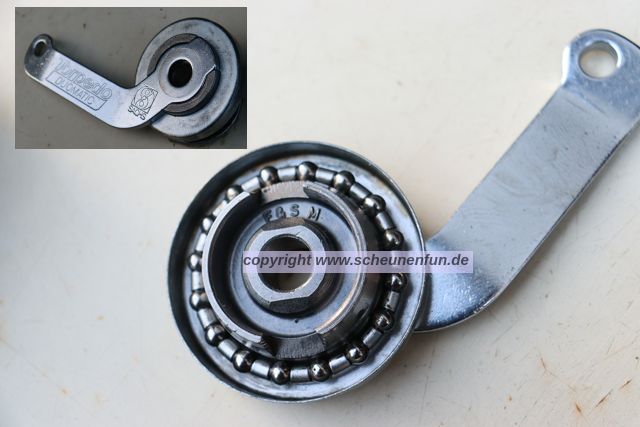

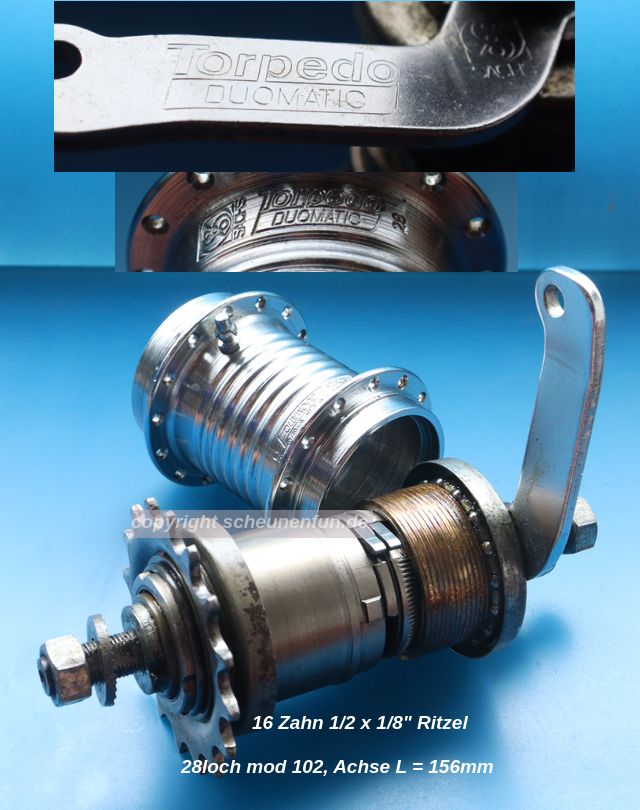

mod102-28loch-hebelkonus-m-1969

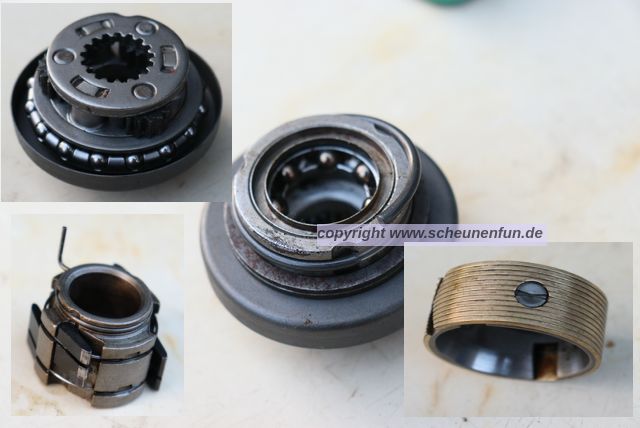

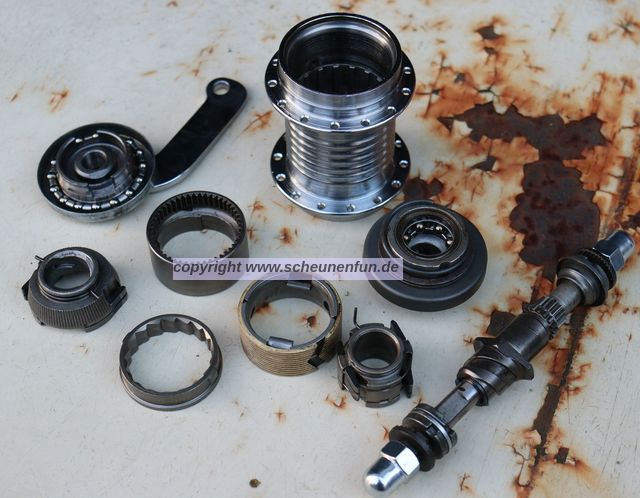

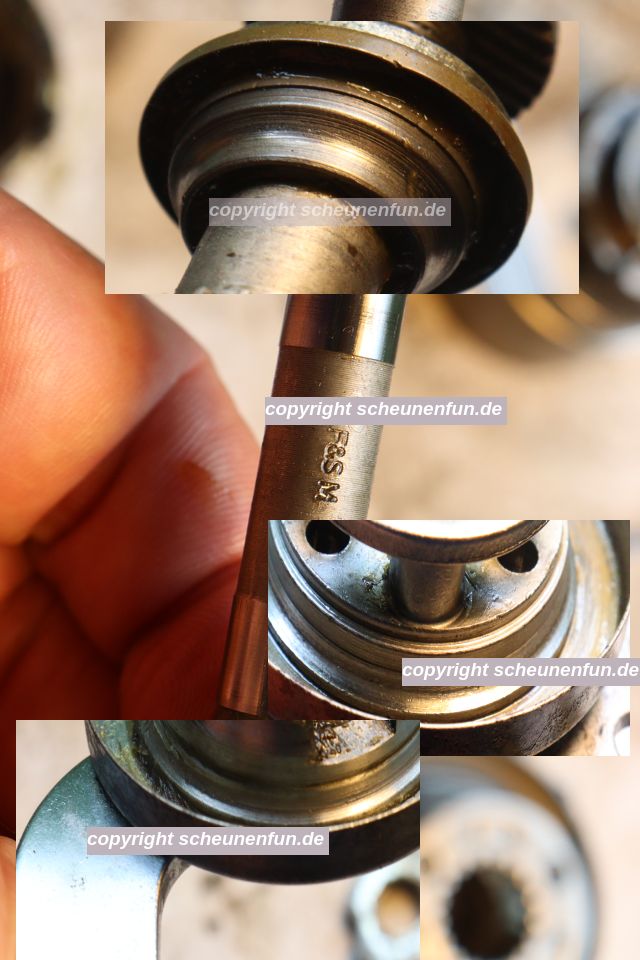

mod102-28loch-gebraucht-geprueft-gereinigt
mod102-28-loch-gebraucht-geprueft-gereinigt
Gebrauchte Ware, Verkauf wie im unteren Foto abgebildet.
Versand auf schriftl.Anfrage







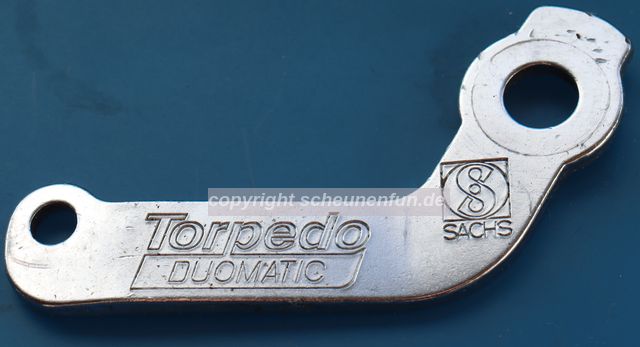

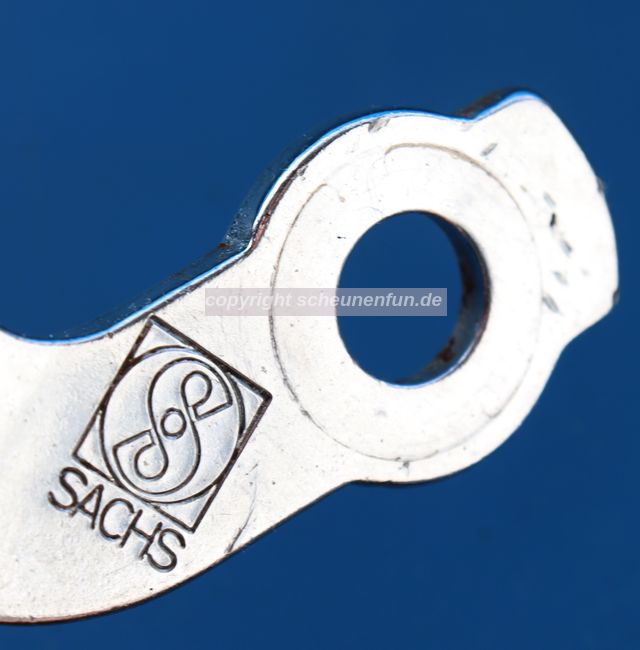

Preis für Ersatzteile im Versandhandel:

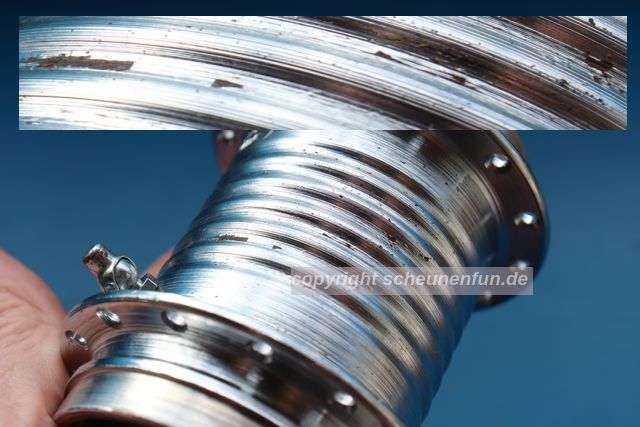

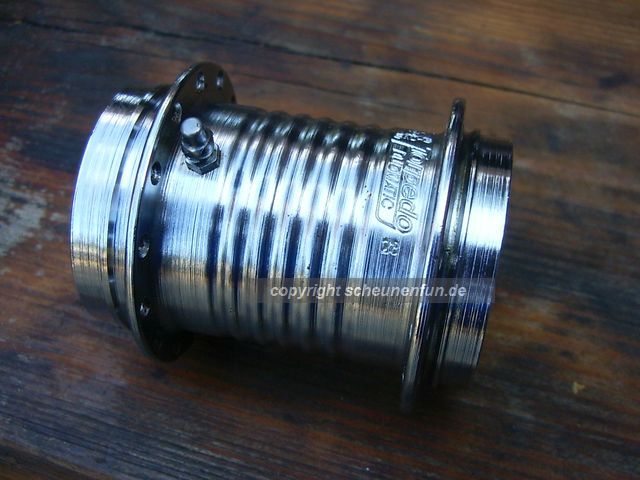

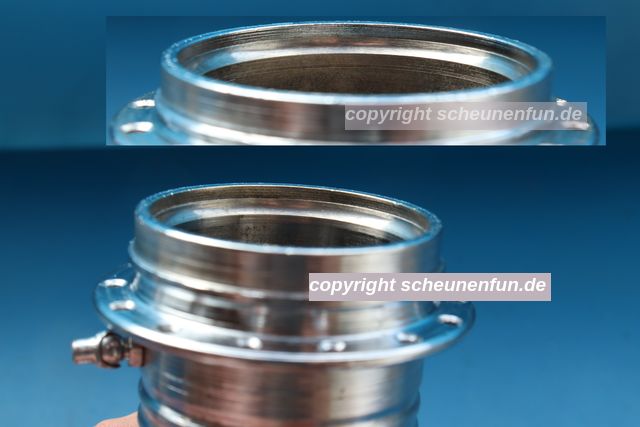

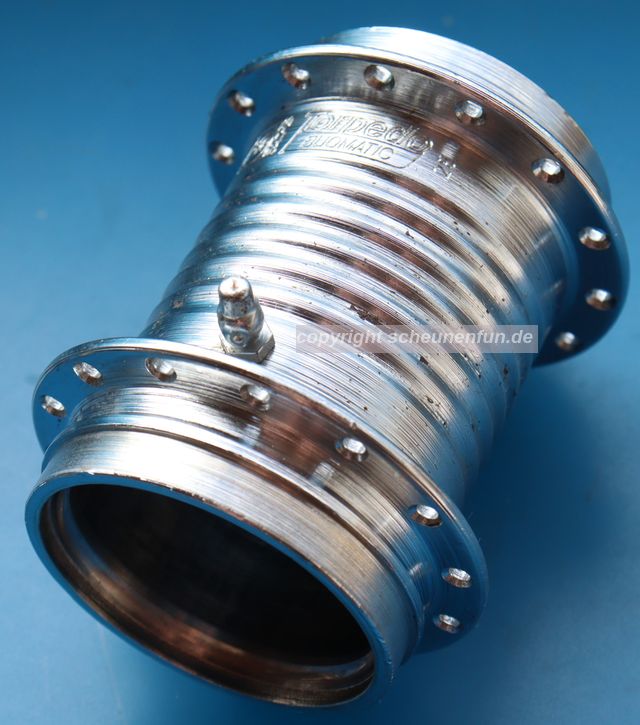

nabenhuelse-duomatik102-28loch

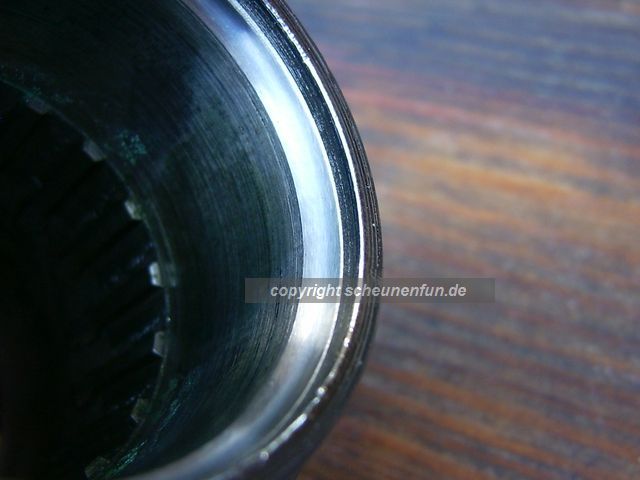

nabenhuelse-duomatik102-28-loch
1x nabenhuelse-duomatik102-28loch-39euro.jpg
Gebrauchte Ware Versand auf schriftl. Anfrage
Preis bei Ueberholung/Einspeichung 24,00 Euro.



Nos Festkonus siehe

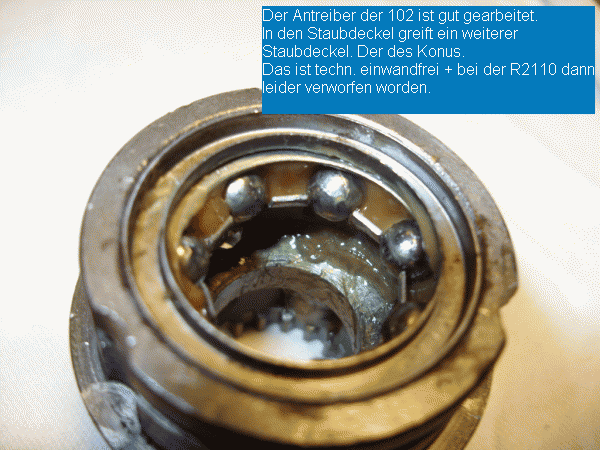

Staubdeckel im Antreiber siehe



achse-lange-duomatic102-nos
Preis bei Ueberholung 24,00 Euro.

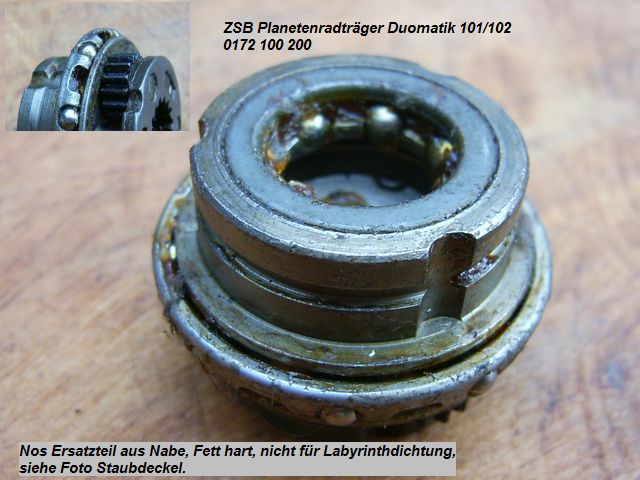

antreiber-duomatik-102
nos antreiber-duomatik-102-35euro.jpg
Preis bei Ueberholung 24,00 Euro.



anriebsbuchse-sachs-torpedo-zweigangnabe
1x nos anriebsbuchse-sachs-torpedo-zweigangnabe.jpg
Bauteil 102: 15,00 Euro
Bauteil R2110: 12,00 Euro
Bauteil A2110: 20,00 Euro
Gebrauchte und von mir geprüfte original Sachs Ersatzteil (wie abgebildet) auf schriftliche Anfrage.
Preis bei Ueberholung 10,00 Euro.

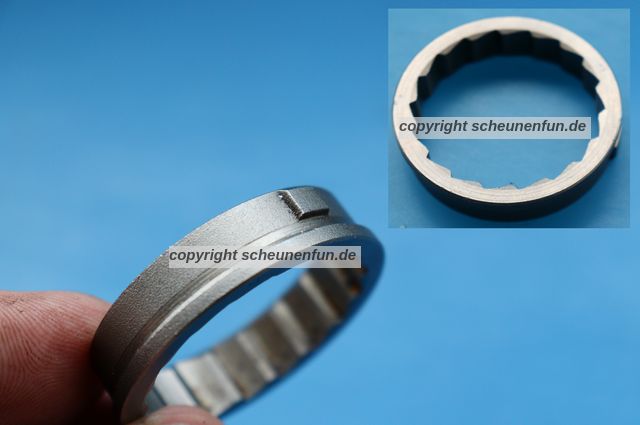

mitnehmerring-duomatic-102
1 Stk. mitnehmerring-duomatic-102.jpg 25,00 Euro bei Revisionsauftrag.

Leider ist in vielen 102 "nur" eine Seite vom Ring angebrochen.
Gut pruefbar, bei F&S-Therapie wird es Ring-Zerreißprobe genannt.
Bzgl. Anfragen: Mitnehmerring aus Madame-R2110 in 102-Mutter nicht kompatibel.
Die Bauteil sind von mir geprueft .

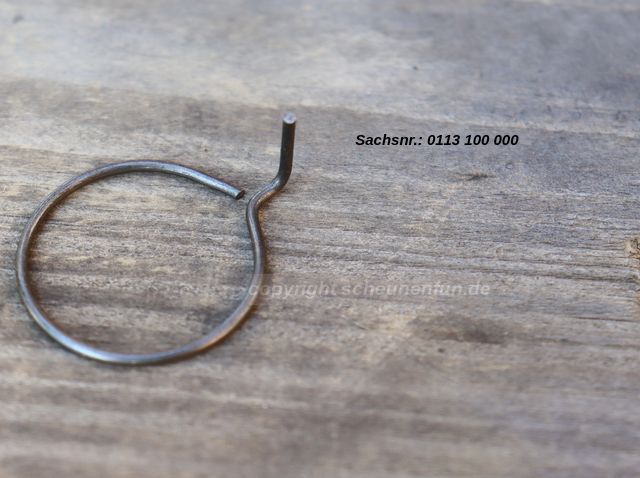

friktionsfeder-umschaltung-sachs-nabe-duomatic102
nos friktionsfeder-umschaltung-sachs-nabe-duomatic102-15euro.jpg
Ebenso kompatibel R2110 bis Oktober 1976.
Preis bei Ueberholung 10,00 Euro.







Betrachtung Schwachpunkt Mod102, gute und schlechte "Sollbruchstelle".

Hubbrother von 808.dk brachte den Stein ins rollen.
Es gilt die Mitnehmerringe zu unterscheiden, Danke Mr. Ulrik D. Hansen für diese Aufmerksamkeit.

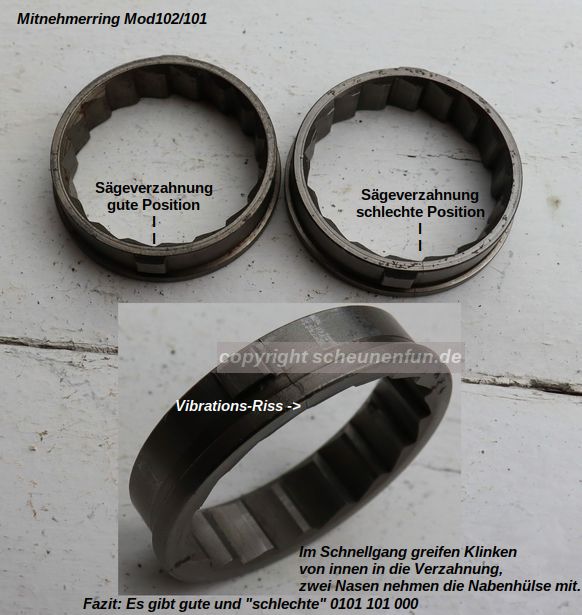

mitnehmerring-duomatic-mod102-bruchstelle

Leider kann sich aus der Komplexitaet auch ein Komplex entwickeln.
Liebes WWW: Suche ultimative Schreibschrift Mod102 mit guter Sollbruchstelle.
Da haben wir den Salat.







Die Duomatic 101/102, aus der Zeit "made in germany".
Unterscheidungen zur R2110.


ineinandergrefende Staubdeckel, Sachs Duomatic

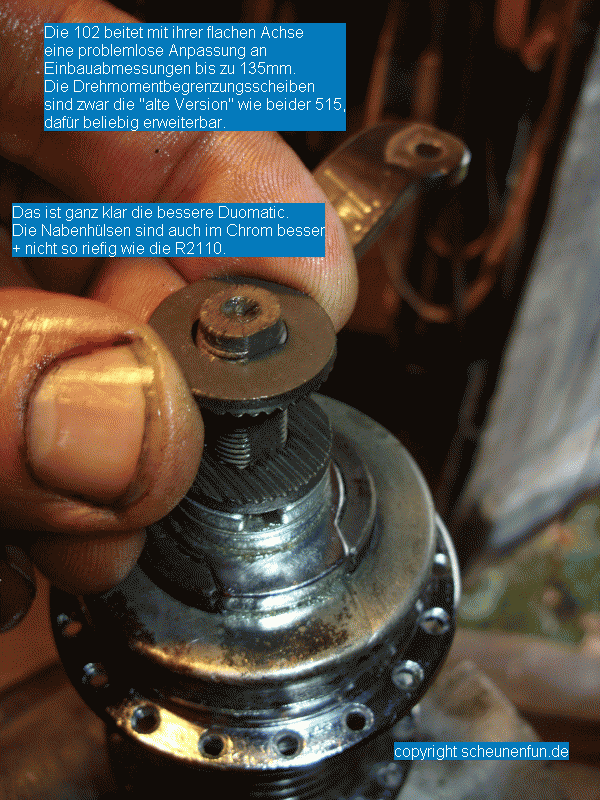

Abgeflachte Achse, mit Drehmomentbegrenzungsscheiben.

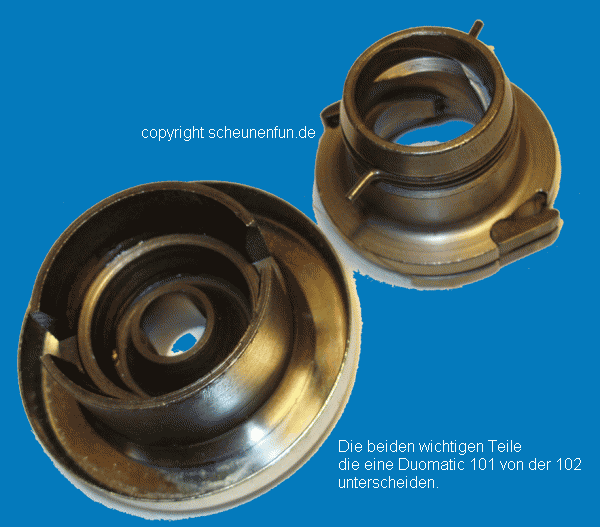

Bauteile Mod101, sehr selten...







So funktioniert der Schnellgang der Duomatik Rücktrittschaltung

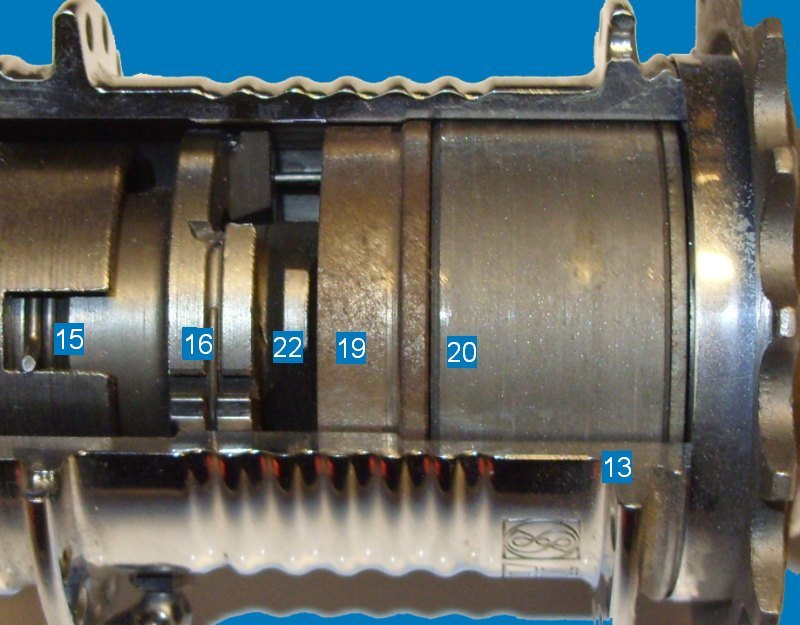

Wie ist die Funktion der Duomatic?

Die Sachs Schaunabe Duomatic Modell 101 ohne Bremse.

Bei der 101 ist der Bremskonus 16 durch einen Sperrklinkenträger ersetzt.
Das ist irrelevant um die Funktion zu verstehen + soll hier nicht beachtet werden.
Durch das Zurücktreten der Pedale wird der Schaltvorgang eingeleitet.
Das grobe Schraubgewinde der Antriebsbuchse 22 treibt den Konus 16 durch die Rückwärtsdrehung nach links.
Das ist wie bei jeder Freilaufnabe nach dem Konusprinzip (siehe Komet).
Die Friktionsfeder 15 hindert den Konus am "mitdrehen".

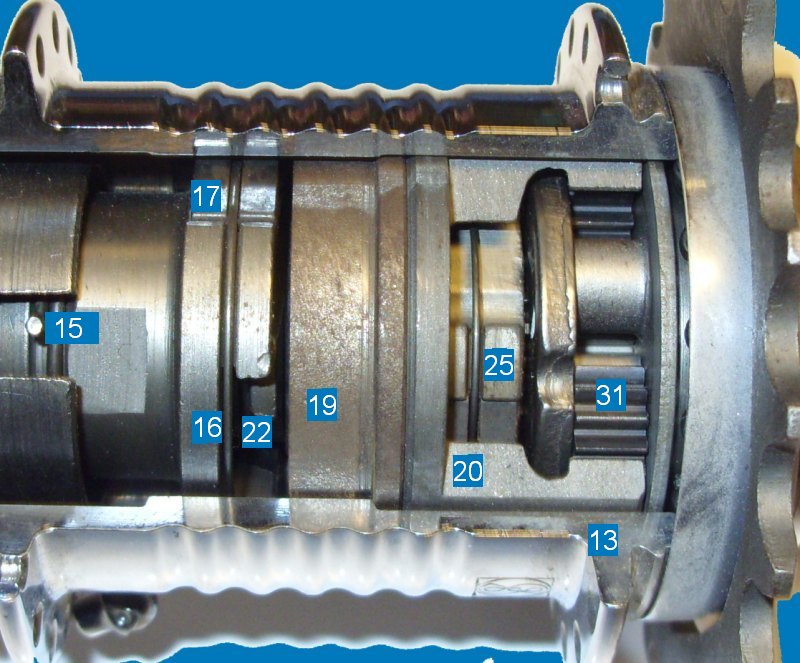

Wie funkktioniert die Duomatic?

In dieser Position ist der Konus 16 durch die Pedalbewegung in Fahrt nach rechts geschoben.
Der Schnellgang ist eingelegt.
Das Planetengetriebe (hier rechts in dem offenen Hohlrad 20 zu sehen) arbeitet.
Die Planetenräder 31 drehen sich um das Sonnenrad auf der Achse.
Das innen verzahnte Hohlrad 20 wird durch die sich drehenden Planetenräder angetrieben.
In einem Verhältnis 1 : 1,36 ins Schnelle.

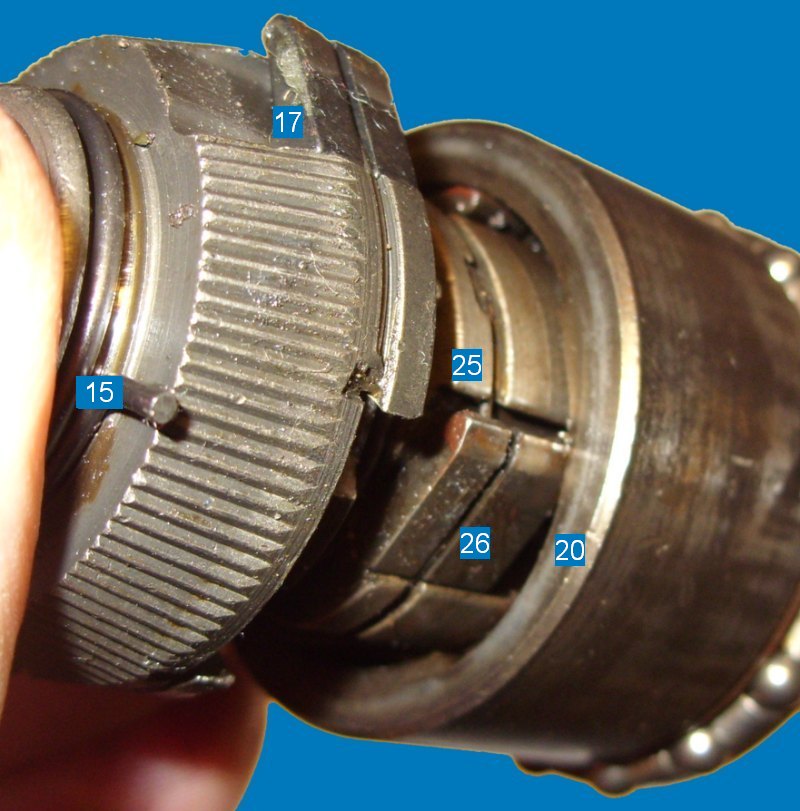

Die Funktion der Duomatic
Das sich drehende Hohlrad nimmt durch die unteren Sperrklinken den Sperrklinkenträger 25 mit.
Die untere + obere Sperrklinke 26 ist baugleich.
Die beiden oberen Sperrklinken 26 nehmen den Mitnehmerring 19 mit.
Der ist innen gegenläufig verzahnt + nimmt durch zwei äußere Nasen die Nabenhülse 13 mit.
Die Nabenhülse dreht sich schneller als der Konus 16.
Die darauf befindlichen Klinken 17 werden von den Zähnen innen in der Nabenhülse "überholt", deshalb klickert die Nabe!

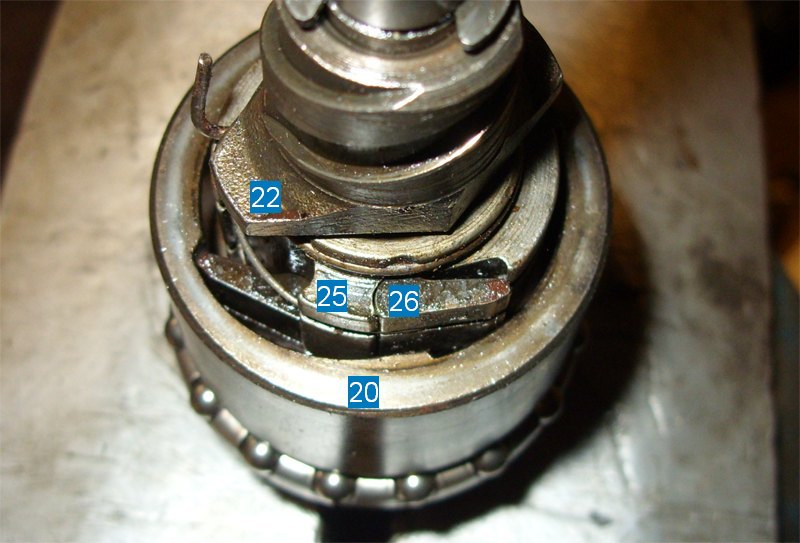

Funktion der Sachs Duomatic
Das ist das Innenleben einer 102. Die Sperrklinken 17 sitzen auf dem Bremskonus.
Bei erneutem Rücktritt wird das Planetengetriebe abgeschaltet.
Das wird erreicht durch die stillgelegten oberen Klinken 26.
Der Antrieb geht dann 1 : 1 über die Antriebsbuchse + den Bremskonus auf die Sperrklinken 17.
Diese nehmen die Nabenhülse dann direkt mit.

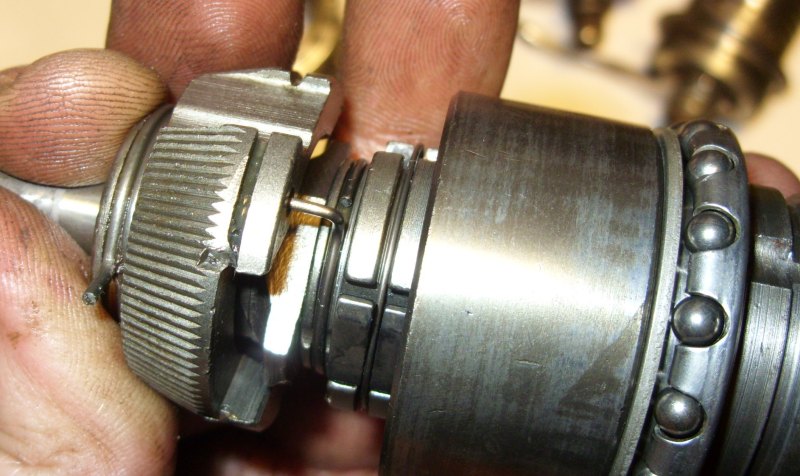

Der Umschaltvorgang im Detail Duomatic 101 / 102.

Wie schaltet die Sachs Duomatic?

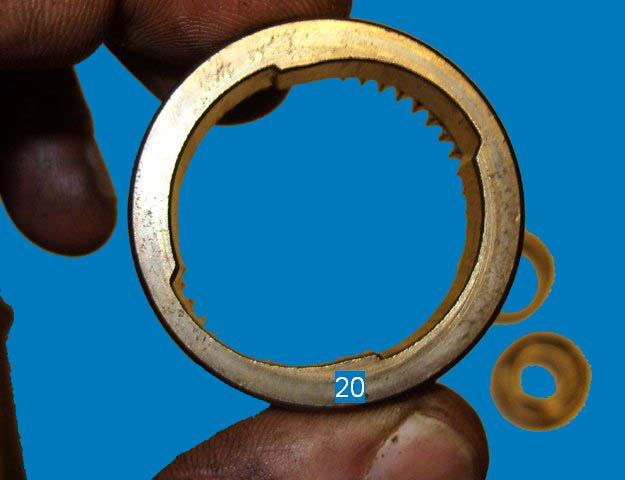

Asymetrische Sperrklinken-Aussparungen am Hohlrad.

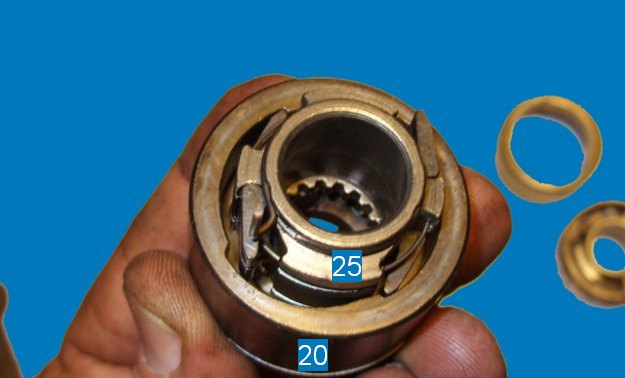

Schaltvorgang Sachs Zweigang

Das Hohlrad mit eingesetztem Sperrklinkenträger.
Die oberen Sperrklinken reichen bauartbedingt zu 2 / 3 aus dem Hohlrad heraus.
Dort greifen Sie in den Mitnehmerring 19 (nicht abgebildet).

Die Funktion der Duomatic

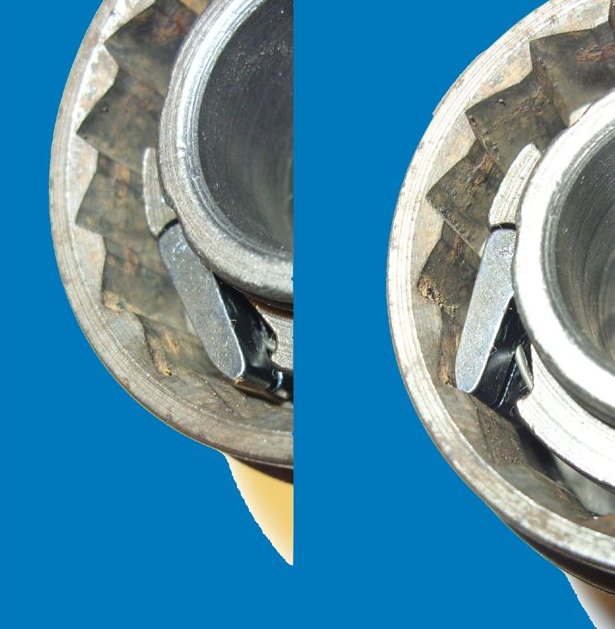

Links Normalgang, Rechts Schnellgang.

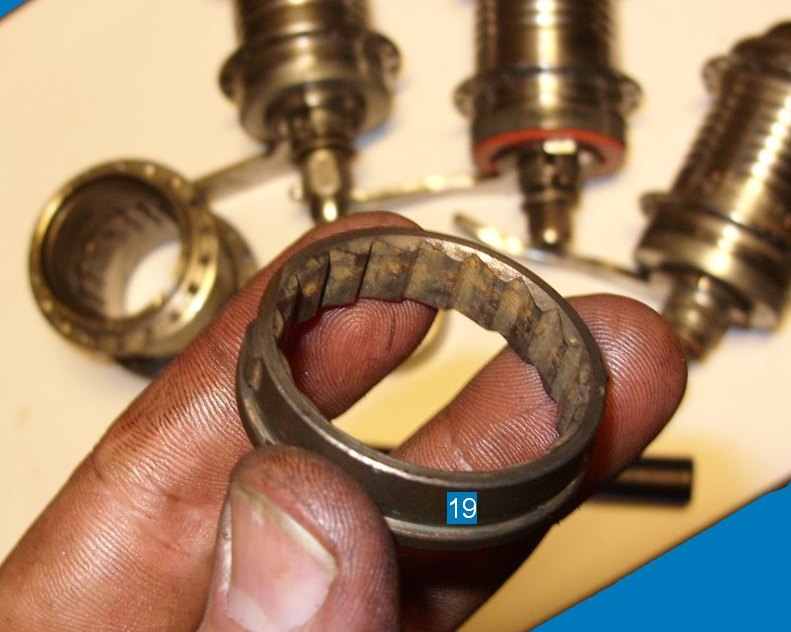

Funktion des Schnellgang
Der Mitnehmerring, zuständig für die Übertragung der Getriebfunktion auf die Nabenhülse.
Das ist der Schwachpunkt, der bricht manchmal. Vermehrt bei schlechter Wartung der Nabe, sprich wenn Öl fehlt.
Als abschreckendes Beispiel hier ein verrosteter Mitnehmerring.
Abhilfe: Die 102 hat einen Helmöler, der sollte genutzt werden. Eher 2-5 Tropfen alle 1/2 Jahr, als 50 Tropfen alle 5 Jahre!
Im Hintergrund:
Links, komplett die 102.
Mitte, die Automatic schaltet durch ein mechanisches Relais.
Rechts, die Duomatic R2110 ist die weiterentwickelte 102.

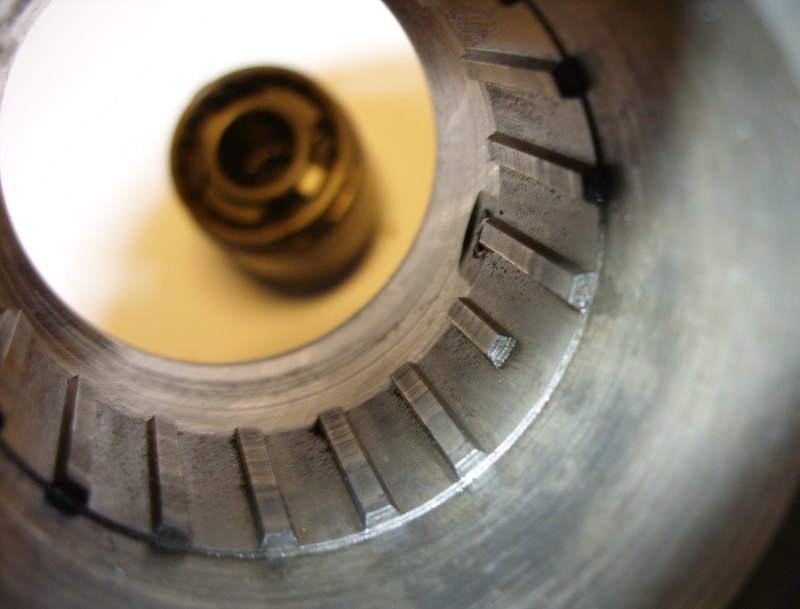

Funktion des Schnellgangs, Nabenhülse
Die Nabenhülse mit der Aussparung für den Mitnehmerring.
Dahinter greifen die Sperrklinken des Bremskonus 14 ein.
Rechts hinter der Verzahnung, der Eingang des Helmölers.
Bringt Öl auf den Bremsmantel + der verteilt das durch Bewegung.
Die Nabenhülse dreht sich um den feststehenden Bremsmantel, das Öl wird verdrängt.
Ideal, das Rad schräg rechts anlehnen + dann ölen... sozusagen nach rechts in den Getriebeteil sickern lassen.

Funktion des Schaltvorganges Duomatic
Durch den Rücktritt wird das Hohlrad ( im Übersetzungsverhältnis wie der Schnellgang) nach hinten gedreht.
Der Sperrklinkenträger wird durch die Friktionsfeder 24 am Mitdrehen gehindert,
da der Bremskonus ebenfalls durch die Friktionsfeder 15 sich lediglich axial verschiebt.
Das Hohlrad dreht sich proportional so weit zurück, wie der Konus 16 das durch seine Bewegung nach links zulässt.
Die Sperrklinken auf dem Sperrklinkenträger rasten je Rücktritt 90° im Hohlrad weiter.
Die beiden Nocken der Antreibsbuchse dienen als Kupplungsstück auf den Konus.
Das wars, Irrtum möglich...




Muenland Maichen zu Besuch

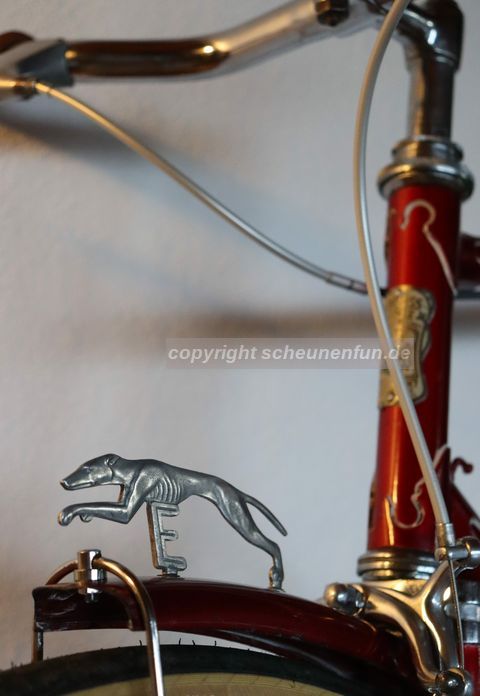

express-windhund-muenchen-mailand

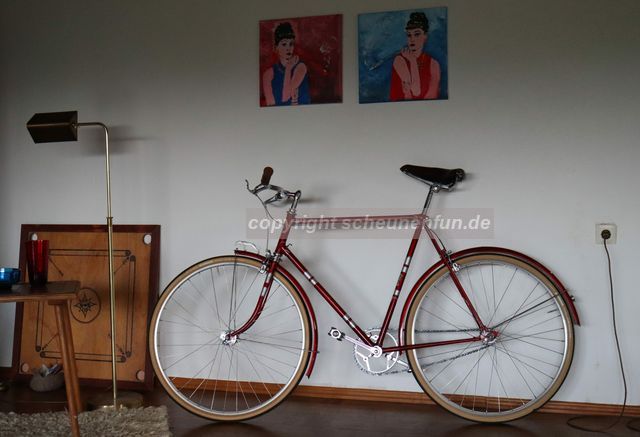

express-fahrrad-muenchen-mailand

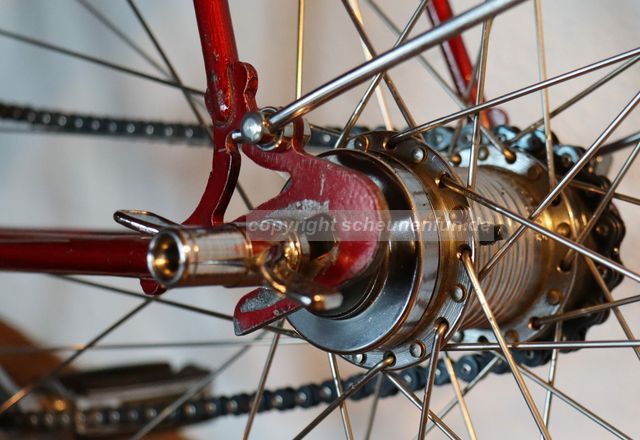

express-fahrrad-muenchen-mailand-mod-101

Mit dem Rad verbindet mich die 101 , welche durch meine Torpedo-Haende ging.
Dieser Augenstern hat einen wohl verdienten Platz gefunden.








wie-ich5-duomatic-versachse.mp4



Mein Fazit:

Die Duomatic 102 mit Ruecktrittbremse ist robust und gut.
Eine 101 zu ergattern ist schwieriger als eine Automatik zu kaufen.
Es gibt auch seltene 24loch Ausfuehrungen.
Meine Empfehlung:
Schmieren Sie Ihre Nabe nach 40 Jahren mal ab.
Das diese Teile ueberhaupt nach so langer Zeit ohne Inspektion noch laufen...
Spricht für die Technik.
Gute Fahrt wuenscht Scheunenfunde!
